FLUENT动网格新视角:薄膜振动中的自定义函数实现

基于自定义函数的薄膜振动动网格实现方法

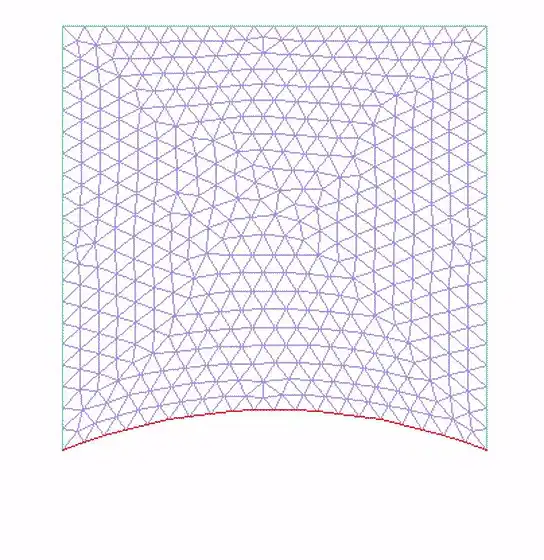

动网格实现效果

FLUENT动网格案例之十二:基于自定义函数的薄膜振动动网格实现方法的图2

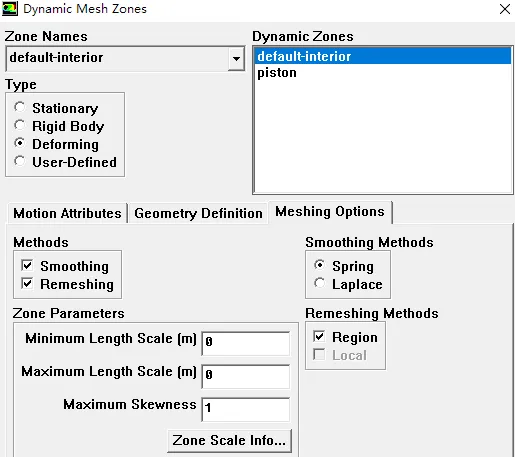

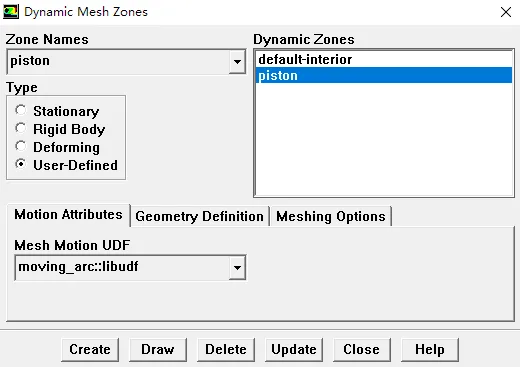

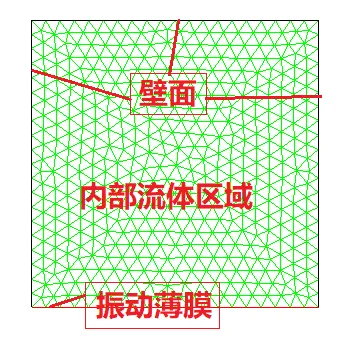

动网格区域设置

FLUENT动网格案例之十二:基于自定义函数的薄膜振动动网格实现方法的图3

FLUENT动网格案例之十二:基于自定义函数的薄膜振动动网格实现方法的图4

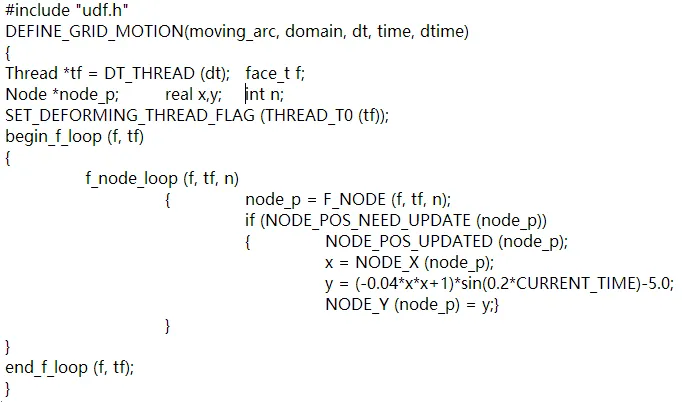

UDF截图

FLUENT动网格案例之十二:基于自定义函数的薄膜振动动网格实现方法的图5

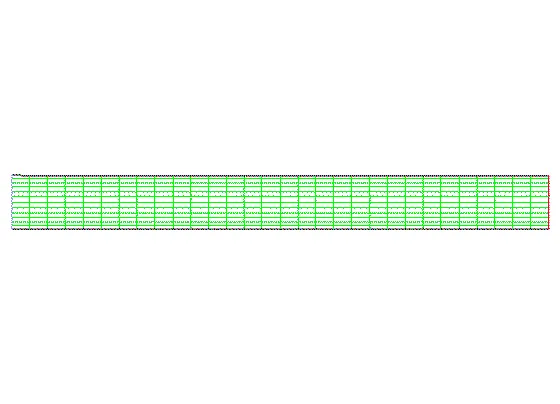

这个UDF函数稍微改改,还能实现血管脉动模拟

FLUENT动网格案例之十二:基于自定义函数的薄膜振动动网格实现方法的图6FLUENT动网格案例之十二:基于自定义函数的薄膜振动动网格实现方法的图7


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
