圆柱端面扭矩施加实例解析

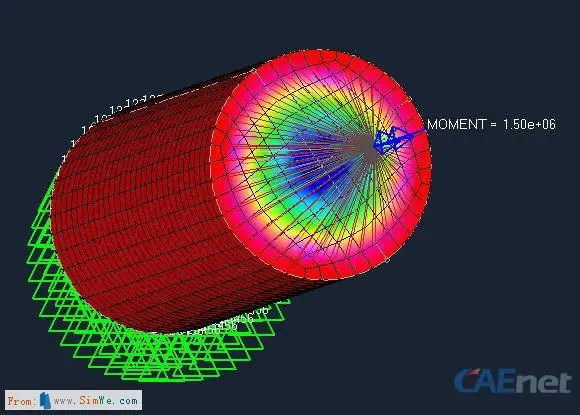

直径为50mm,长度为120mm的圆柱,在端面施加T=1.5e3 NM的扭矩。


 使用ansys模板,导出xxx.inp文件,提交给ansys即可直接计算。


 得到的rst文件,可以在 hyperview中查看结果。

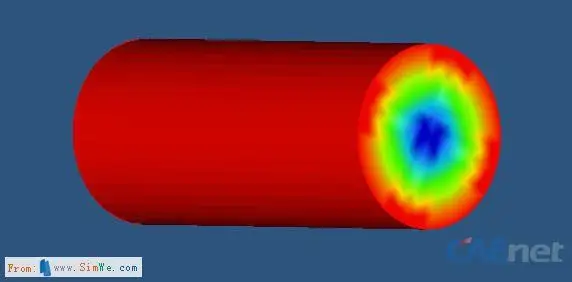

 在hyper view中查看结果。


 在hyperview中指定两个文件,即可在hyperview中做后处理:


 1.从hm中导出的xxx.inp文件


 2.ansys计算得到的结果文件xxx.rst.


 如果用hyperview7.0做后处理,ansys的版本不能超过8.1,否则不能识别其xxx.rst文件


 如果用hyperview8.0做后处理,ansys的版本不能超过9.0 (10.0??),否则不能识别其xxx.rst文件。





 还可以在hm中,把ansys的结果文件xxx.rst转化成hm的结果文件格式:xxx.hmres.

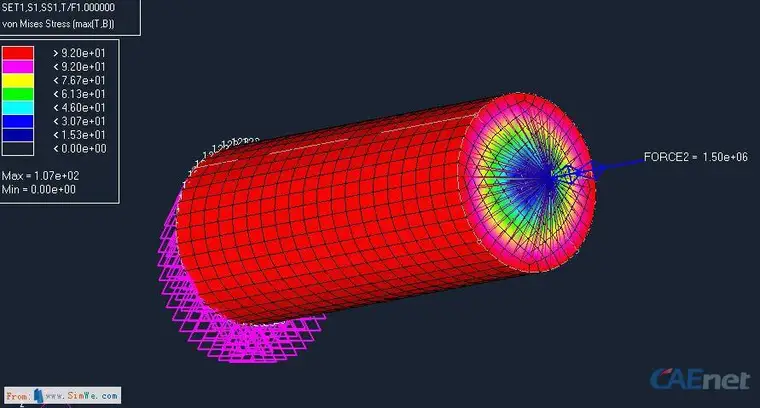

 下面是nastran版本实例;


 附件中是hm文件和从hm中导出的xxx.bdf文件;


 把xxx.bdf文件直接提交给nastran计算,即可得到结果。




然后直接在HM中做后处理(hmres在hyperview中当然也可以)。
