HyperMesh二次开发探索:2D单元面积求解技巧

最近在学 HYPERMESH二次开发,发觉可以用它做很多有用的东西以简化工作。下面例子讲述的是如何利用 hypermesh二次开发

 在ansys模板下求2d单元面积。

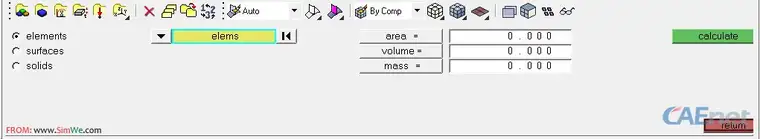

  问题描述:在Ansys模板下,如果要用下面工具求2d单元面积,则单元必须要有单元类型,如果没有单元类型,则面积不可求,


 这就有一个麻烦,当我们须要导出ansys的只是三维模型,那么二维单元相对于后面计算来说是不须导出的,所以也不须赋与其单


 类型,但可能计算时又要用到模型某个面的面积,这样又必须赋与其单元 ,通常做法是为单元赋与shell 93单元类型,那么有没有


 一种更直接的方法测量任何2d单元的面积,不管它有没有单元类型呢?这就是本二次开发的一个目的。



  首先,要创要创建一个名称空间,名字 InquireArea,如下


  namespace eval ::Ansys::ToolKit::InquireArea {



 set elem_ids_list []


 set area_sum 0


  }


  该名称空间创建了两个变量,其中elem_ids_list 用存放选取的单元ID值,area_sum用来存放最后总的面积,并且作为结果输出。


  下一步,创建一个计算单元面积的过程:


  proc ::Ansys::ToolKit::InquireArea::CalculateArea { args } {


 #声名变量为该名称空间的变量


 variable elem_ids_list


 variable area_sum 0


  #计算每一个单元的面积并累加到area_sum中去


 foreach elem_id $elem_ids_list {


  #通过dataname访问每个单元的面积


  set current_elem_area [ hm_getentityvalue elems $elem_id "area" 0 ]


  set area_sum [ expr $current_elem_area + $area_sum ]


 }


 #这句语句是算完面积清空单元列表,以便下一次求面积


 set ::Ansys::ToolKit::InquireArea::elem_ids_list []


  }


  有了计算单元的过程,下一步我们要做什么呢?当然我们要做是把要求面积的单选取出来,下面这个过程就是选取单元的过程


  proc ::Ansys::ToolKit::InquireArea::AddElems { args } {


  if { [lindex $args 0] == "typechangenotify"} {


  return;


  }


  switch [lindex $args 0] {


  "getadvselmethods" {


  *entityhighlighting 1


  *clearmark elems 1


  wm withdraw .inquireAreaWindow;


  *createmarkpanel elems 1 "Select elements:"


  wm deiconify .inquireAreaWindow;


  eval lappend ::Ansys::ToolKit::InquireArea::elem_ids_list [ hm_getmark elems 1 ]


  *clearmark elems 1


  *entityhighlighting 0


  if { [ llength $::Ansys::ToolKit::InquireArea::elem_ids_list ] == 0 } {


  tk_messageBox -message "No elements were selected. \n Please select elements to inquire area" -title "Altair HyperMesh"


  return;


  }



  return;


  }


  "reset" {


  set ::Ansys::ToolKit::InquireArea::elem_ids_list []


  return;



  }


  default {


  return 1;


  }


  }


  }


  这个过程看起来有点复杂,其实是比较简单的,下面拆解分析下它,


  首先,这个proc中部分语句是为gui服务的,GUI编写放在后面,你也可以联合起来看,现在我们只看单元选取的,


 很简单,就一句语句 *createmarkpanel elems 1 "Select elements:" ,找到了没呢?


 有了这条语句,当TCL运行到它时,就会弹出选择面板了


  在它下面的一条语句是 eval lappend ::Ansys::ToolKit::InquireArea::elem_ids_list [ hm_getmark elems 1 ] ,这条语


 句的作用取得刚选取的单元ID值并把它们附到elem_ids_list 中去,到这一步为止,elem_ids_list 列表已经有东西了,


 也就是,我们已经把单元选出来了,此时只调用proc ::Ansys::ToolKit::InquireArea::CalculateArea 过程,就可以算出


 面积来了。


  那么下步做什么呢,那当然是要把我们的结果显示出来,有很多种方法,其中最简单的是调用TCL语言TK语句:


  tk_messageBox -message " Area is : $::Ansys::ToolKit::InquireArea::area_sum" -title "Inquire Area " -icon info


 这个东西有个坏处,就是你不能复制里面的面积信息,也就是说,你只能看。


  那么我们可以做一简单的GUI,通过entry(输入框)来取得面积信息


  上面那个选取单元的过程提到过,那里部分语句是为GUI 服务,下面写这个GUI


  首先,这个GUI用到hypermesh hwt toolkit,因此第上步加入下面语句


  package require hwt;


  这样我们就可以大胆用hwt里面的一些控件了


  此外还用到hypermesh软件包自带的一过程,我们也要把它SOURCE进来


  SourceFile [file join [hm_info -appinfo SPECIFIEDPATH hw_tcl_common] "hw" "collector" "hwcollector.tcl"]


 好了,下面可能是读者最心的,如何创建一个窗口,通常还是把它放在一个过程里面


  proc ::Ansys::ToolKit::InquireArea::InquireAreaWindow { args } {


 ::Ansys::ToolKit::InquireArea::Desroy


 hwt::CreateWindow .inquireAreaWindow \


  -windowtitle "Inquire Area " \


  -noGeometrySaving \


  -cancelButton Cancel \


  -helpButton help \


  destroyOnUnpost \


  -post;


 #设置窗口最大与最小值


 wm minsize .inquireAreaWindow 400 140;


 wm maxsize .inquireAreaWindow 400 140;


 #如果置顶窗口,加上它吧


 wm attribute .inquireAreaWindow -topmost true


 #取得空腔,也就窗口里面放控件的地方吧,这是个path


 set base [ hwt::WindowRecess .inquireAreaWindow ]


 #创建一个框架,然后我们才能往里放东西


 set fra1 [ frame $base.fra1 ]


 #创建了框架,还要把它显示出来吧,下面这语句就是把它显示出来


 pack $fra1 -side top -anchor nw -fill x -expand false


 #一个框架是不够的,多创建一个吧,反正不用钱的


 set fra2 [ frame $base.fra2 ]


 pack $fra2 -side top -anchor nw -fill x -expand false


 #创建一个标签,


 set elem_label [ label $fra1.elem_label \


  -text "Select elements :" \


  -font [hwt::AppFont] \


  -justify center ]


 #显示这个标签 ,至于里面的选项,不懂可以看TCL的参考书


 pack $elem_label -side left -anchor nw -fill none -expand 0 -padx 4 -ipady 3


 #创建选取单元按钮


 set elems_button [Collector $fra1.addelems entity 1 HmMarkCol \


  -types "elements" \


  -withtype 0 \


  -withReset 1 \


  -callback "::Ansys::ToolKit::InquireArea::AddElems"]


 #显示它


  pack $fra1.addelems -side left -padx 3 -pady 5


 #这里创建一个输入框,你可以从这里复制面积


 set area_entry [ AddEntry $fra2.areaentry \


  -label "Area = " \


  -labelWidth 15 \


  -entryWidth 24 \


  -validate real \


  -state normal \


  -textVariable ::Ansys::ToolKit::InquireArea::area_sum ]


 pack $area_entry -side left -anchor nw -padx 4 -pady 5


 #这里计算面积的按钮,-command 调用了我们之前创建的过::Ansys::ToolKit::InquireArea::CalculateArea


 #这样我们按下它时,就执行这个过程了


 set get_area_but [ button $fra2.getareabut \


  -text "Calculate" \


  -command ::Ansys::ToolKit::InquireArea::CalculateArea]


 pack $get_area_but -side left -anchor nw -padx 10 -pady 5 -ipadx 10 -ipady 3



  }

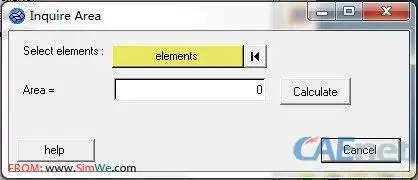

  相对是一个比较长的过程,先看一下效果,如果你是第一次接触GUI,估计不看效果也很头痛的



  很简,两个entry ,两个按钮


  好吧,下面我们分析一下吧


  ::Ansys::ToolKit::InquireArea::Desroy 调用一个Desroy 的过程,现在还没有写这个过程,接下来就写它吧


  proc ::Ansys::ToolKit::InquireArea::Desroy { } {


  destroy .inquireAreaWindow


  }


  就一条语句,其中.inquireAreaWindow叫做窗口路径,通过destroy语句,我们把窗口毁了,这样每次我们创建一


 新的窗口之前,都会先毁一下窗口,保证只有一.inquireAreaWindow显示出来


  通过这条语句,我们就可以创建下个窗口了


 hwt::CreateWindow .inquireAreaWindow \


  -windowtitle "Inquire Area " \


  -noGeometrySaving \


  -cancelButton Cancel \


  -helpButton help \


  destroyOnUnpost \


  -post;


  有兴趣的可以把这段语句与 package require hwt 一起放到复制到txt文档,保存为tcl运行一下吧


  其中的选项我就不说,已经很很啰嗦啦,可以查看帮助,其它的请看注释


 最后,加上这条语句:


 ::Ansys::ToolKit::InquireArea::InquireAreaWindow


 各个过程就串接起来了


  到现在为止,整个开发就完成了,,当然还有许多细节说不到的,请大家原谅


  下面给出完整脚本:



  namespace eval ::Ansys::ToolKit::InquireArea {



 set elem_ids_list []


 set area_sum 0


  }


 package require hwt;


 SourceFile [file join [hm_info -appinfo SPECIFIEDPATH hw_tcl_common] "hw" "collector" "hwcollector.tcl"]


  proc ::Ansys::ToolKit::InquireArea::CalculateArea { args } {


 variable elem_ids_list


 variable area_sum 0


 foreach elem_id $elem_ids_list {



  set current_elem_area [ hm_getentityvalue elems $elem_id "area" 0 ]


  set area_sum [ expr $current_elem_area + $area_sum ]


 }


 set ::Ansys::ToolKit::InquireArea::elem_ids_list []


  }


  proc ::Ansys::ToolKit::InquireArea::Desroy { } {


 destroy .inquireAreaWindow


  }


  proc ::Ansys::ToolKit::InquireArea::InquireAreaWindow { args } {


 package require hwt


 ::Ansys::ToolKit::InquireArea::Desroy


 hwt::CreateWindow .inquireAreaWindow \


  -windowtitle "Inquire Area " \


  -noGeometrySaving \


  -cancelButton Cancel \


  -helpButton help \


  destroyOnUnpost \


  -post;


 wm minsize .inquireAreaWindow 400 140;


 wm maxsize .inquireAreaWindow 400 140;


 wm attribute .inquireAreaWindow -topmost true


 set base [ hwt::WindowRecess .inquireAreaWindow ]


 set fra1 [ frame $base.fra1 ]


 pack $fra1 -side top -anchor nw -fill x -expand false


 set fra2 [ frame $base.fra2 ]


 pack $fra2 -side top -anchor nw -fill x -expand false


 set elem_label [ label $fra1.elem_label \


  -text "Select elements :" \


  -font [hwt::AppFont] \


  -justify center ]


 pack $elem_label -side left -anchor nw -fill none -expand 0 -padx 4 -ipady 3


 set elems_button [Collector $fra1.addelems entity 1 HmMarkCol \


  -types "elements" \


  -withtype 0 \


  -withReset 1 \


  -callback "::Ansys::ToolKit::InquireArea::AddElems"]


  pack $fra1.addelems -side left -padx 3 -pady 5


 set area_entry [ AddEntry $fra2.areaentry \


  -label "Area = " \


  -labelWidth 15 \


  -entryWidth 24 \


  -validate real \


  -state normal \


  -textVariable ::Ansys::ToolKit::InquireArea::area_sum ]


 pack $area_entry -side left -anchor nw -padx 4 -pady 5


 set get_area_but [ button $fra2.getareabut \


  -text "Calculate" \


  -command ::Ansys::ToolKit::InquireArea::CalculateArea]


 pack $get_area_but -side left -anchor nw -padx 10 -pady 5 -ipadx 10 -ipady 3



  }


  proc ::Ansys::ToolKit::InquireArea::AddElems { args } {


  if { [lindex $args 0] == "typechangenotify"} {


  return;


  }


  switch [lindex $args 0] {


  "getadvselmethods" {


  *entityhighlighting 1


  *clearmark elems 1


  wm withdraw .inquireAreaWindow;


  *createmarkpanel elems 1 "Select elements:"


  wm deiconify .inquireAreaWindow;


  eval lappend ::Ansys::ToolKit::InquireArea::elem_ids_list [ hm_getmark elems 1 ]


  *clearmark elems 1


  *entityhighlighting 0


  if { [ llength $::Ansys::ToolKit::InquireArea::elem_ids_list ] == 0 } {


  tk_messageBox -message "No elements were selected. \n Please select elements to inquire area" -title "Altair HyperMesh"


  return;


  }



  return;


  }


  "reset" {


  set ::Ansys::ToolKit::InquireArea::elem_ids_list []


  return;



  }


  default {


  return 1;


  }


  }


  }


 ::Ansys::ToolKit::InquireArea::InquireAreaWindow


 下面是运行过程:


  首先,你总得要创建一个TCL文件吧


  用文本编辑器把上述代码复制进去,保存为file_name.TCL就可以了


  然后在hypermesh 菜单File-> run->tclscript 然后打开那个文件就OK了

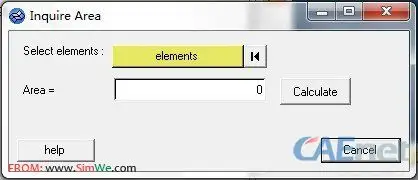

  弹出:



 双击elements

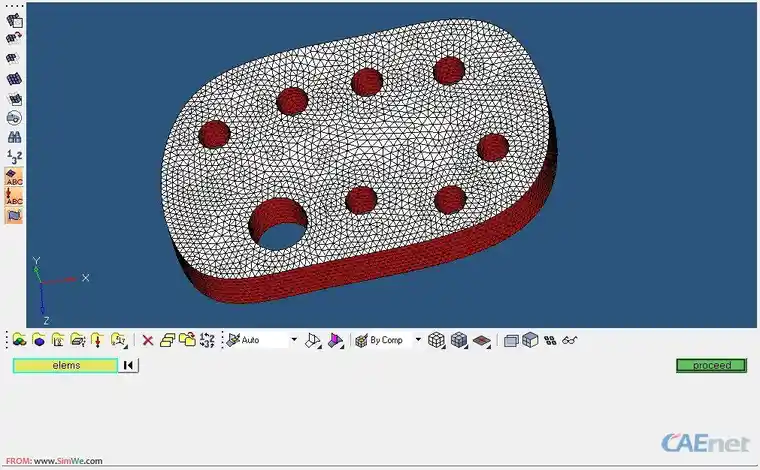

 选择单元(图中白色显示)

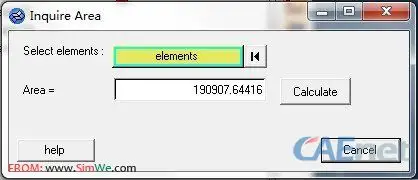

 单击Calculate按钮就可以计算面积了,



 共同学习,共同进步!!
