LSDYNA批处理求解工具:高效使用技巧

本文针对在HyperMesh平台下开发的DrawBar插件带有的lsdyna求解器接口功能使用进行介绍。DrawBar是一款主要用于绘制钢筋几何,划分钢筋网格的插件。lsdyna批处理求解器接口用于排队求解多个计算文件,详见我的技术邻免费公开课<HyperMesh的钢筋有限元模型搭建>。



1.启动DrawBar插件

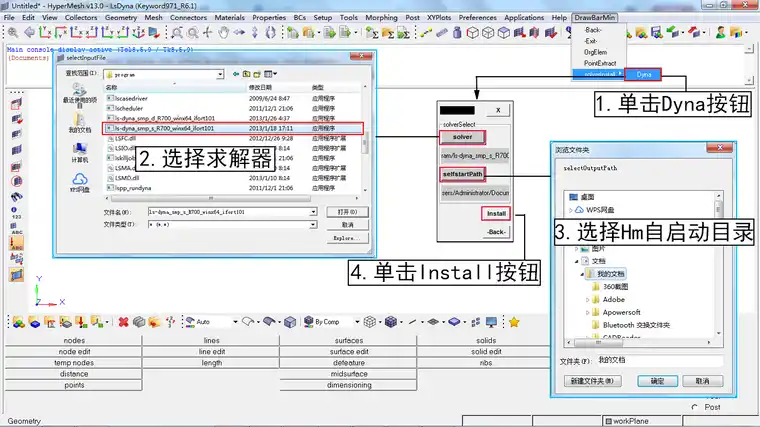

2.安装lsdyna求解器接口

1)点击solve按钮,指定lsdyna求解器。其中lsdyna的独立安装版本,求解器在安装目录program下寻找,ANSYS集成的在ANSYS安装目录下寻找;

2)点击selfstartPath按钮,指定lsdyna求解器接口自启动路径,win7在"我的文档"下,win10在"Documents"下,总之是与HyperMesh的历史命令存储文件command.cmf在同一目录下。




3.lsdyna计算单个文件

lsdyna求解单个文件设置方法如下图,注意:求解文件路径不能包含空格,不能含有中文字符。

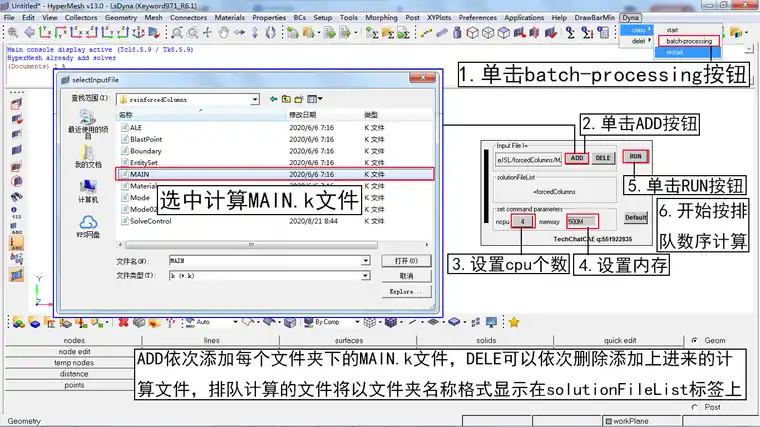

4.lsdyna批处理计算多文件

1)lsdyna批处理求解文件的方法如下图,注意:求解文件路径不能包含空格,不能含有中文字符;

2)输出结果输出到各自计算文件文件夹内。

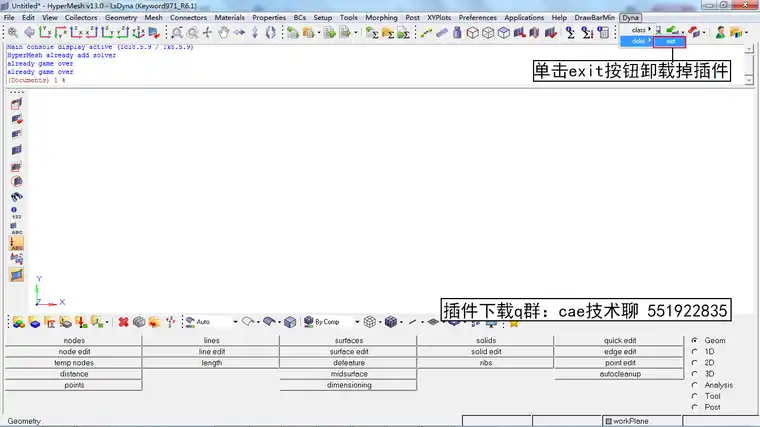

5.卸载lsdyna求解器接口

lsdyna求解器接口卸载后,再启动HyperMesh软件,接口将不在标题栏显示。



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
