步骤：
一、workbench中的前处理
1. 首先在creo中建立三维模型，分别为弹丸，内层土壤和外层土壤，其中，内层土壤与外层土壤要有一定的间隔，避免内层土壤生成的SPH粒子附在外层土壤的表面上

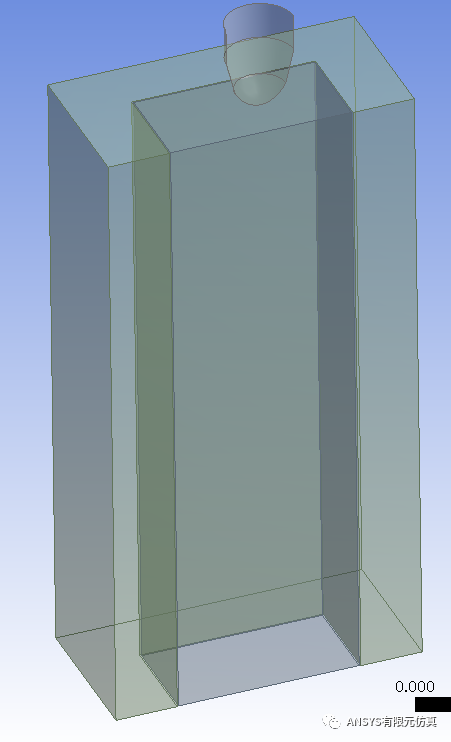

图1 三维模型
2. 模型导入workbench中，进行前处理，用explicit dynamics(ls dyna export)显示动力学模块，首先对弹丸进行抽壳，将实体弹丸转化为壳单元

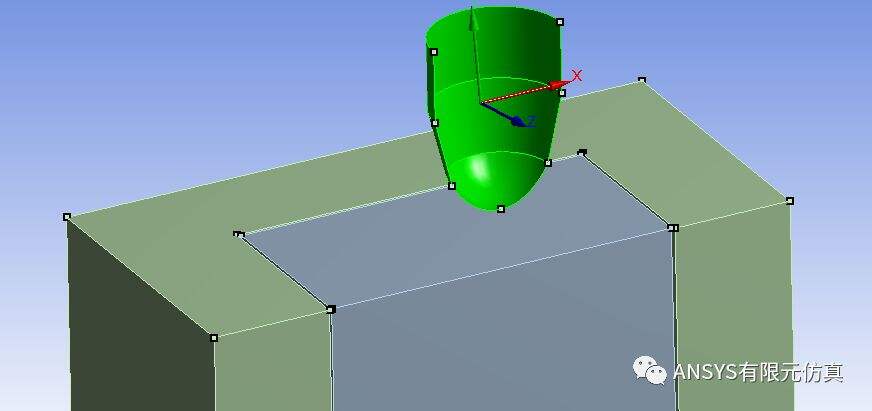

图2 弹丸实体模型抽壳
3. 划分网格：内侧土壤与外侧土壤采用扫略方式划分，弹丸采用自动划分网格方式，网格大小可根据模型自行定义，外侧土壤的网格尺寸要大于内侧网格的尺寸，弹丸由于较小，因此将网格划分的密一些使得弹丸的曲线能显示出来,弹丸采用刚体形式划分

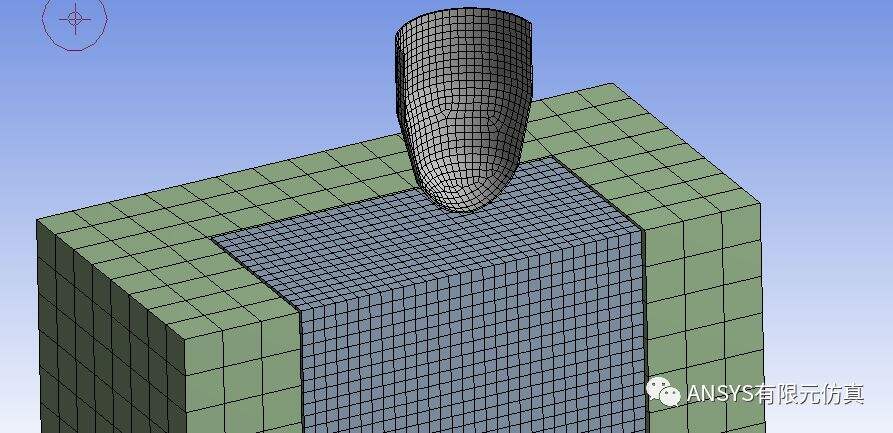

图3 网格划分
4. 初始条件定义：定义重力加速度，定义弹丸位移，定义分析时间0.05s与时间步300步，将单位制修改为m,kg,s。至此workbench中的前处理完毕
二、LS-PREPOST中的前处理

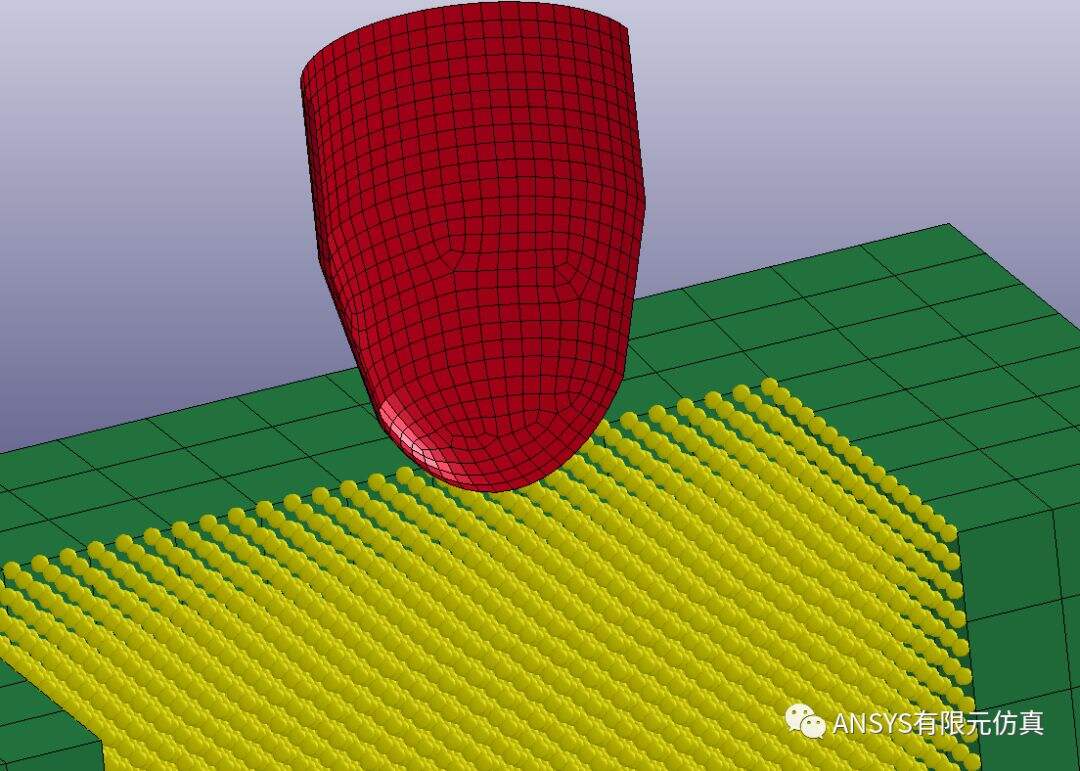

图4粒子化后的内侧土壤
2. 将模型最下方的所有节点定义为节点组1，所有SPH粒子定义为节点组2，靠近外侧土壤的一层SPH粒子定义为节点3，将外侧土壤的侧壁定义为面组1

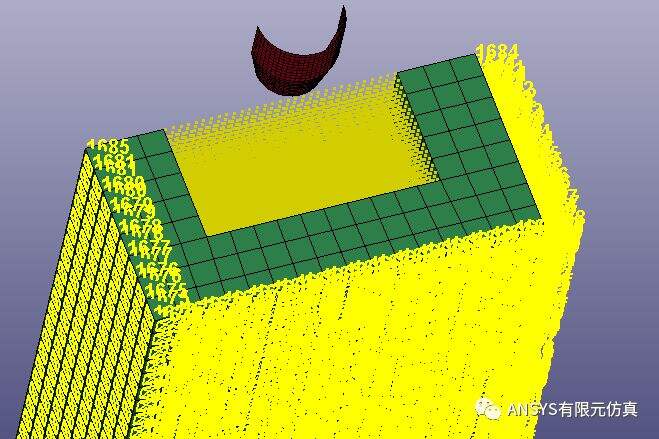

图5土壤外侧面组1
3. 添加BOUNDARY_NON_REFLECTING，定义面组1为无反射表面
4. 添加BOUNDARY_SPC_SET，约束点组1全部自由度
5. 添加BOUNDARY_SPH_SYMMETRY_PLANE，定义SPH粒子的对称面为X0Y
6. 添加CONSTRAINED_GLOBAL，定义实体对称面为XOY
7. 添加CONTACT_AUTOMATIC_NODES_TO_SURFACE，定义土壤粒子与弹丸的接触，主接触面为弹丸，从接触为SPH粒子，即节点组2
8. 添加CONTACT_TIED_NODES_TO_SURFACE_CONSTRAINED_OFFSET，定义SPH粒子与外侧土壤的接触，主接触面为外侧土壤，从接触为节点组3
9. 添加CONTROL_SPH，采用三维粒子算法
10. 定义土壤材料MAT_FHWA_SOIL，定义弹丸材料MAT_RIGID，在弹丸材料中约束弹丸的自由度

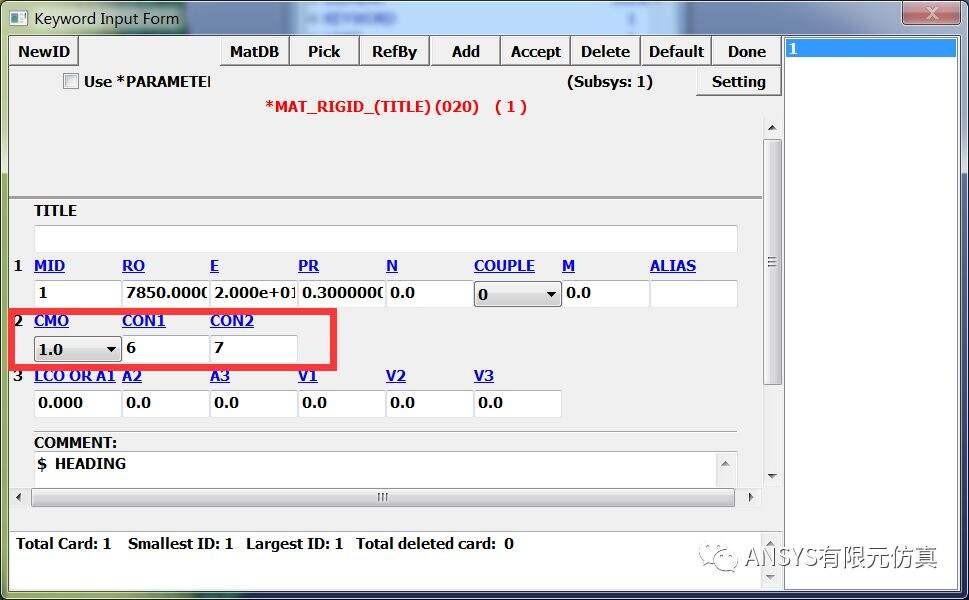

图6 弹丸材料模型
11. 添加SECTION_SPH
12. 将SPH part中的材料改为MAT_FHWA_SOIL，SECID改为SPH，外侧土壤材料改为MAT_FHWA_SOIL
至此前处理完毕，导入LS-DYNA971中进行计算。
三、计算结果
可以看到土壤粒子被弹丸排开，在重力的作用下回落的过程，并挤压外侧FEM单元的土壤。以及外侧FEM单元的土壤的变形

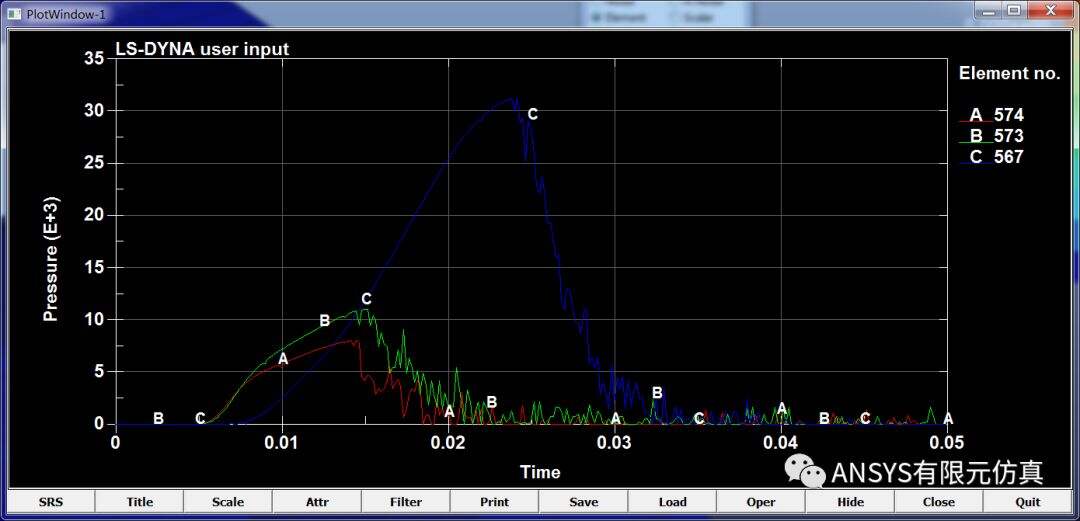

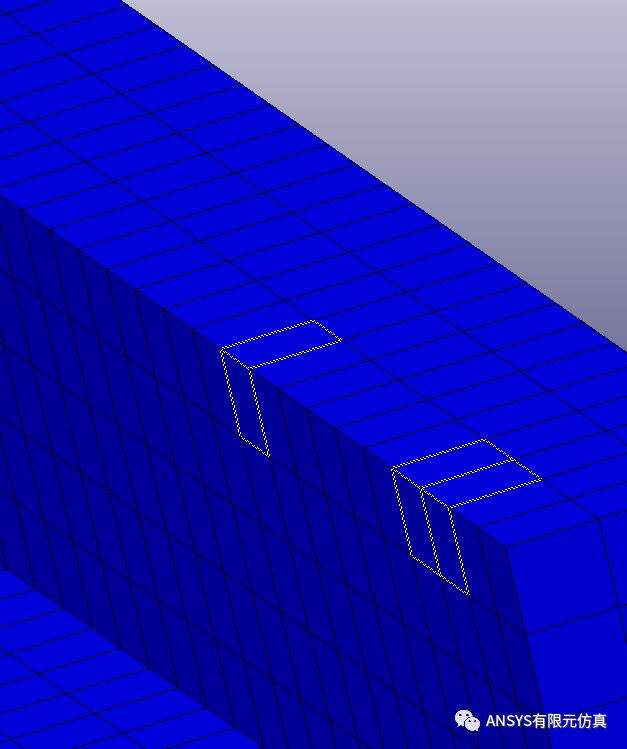

下面给出外侧土壤3个单元的应力曲线
本方法可以用来研究弹丸入水冲击、弹丸侵彻混凝土等模型。在解决大变形和破坏类型的问题上，SPH 有着其他方法无可比拟的优势。在有限元方法中，单元的形状对结果的精度影响很大，如果单元因为变形过大可能造求解精度降低甚至无法求解下去。而 SPH 算法则是把每个粒子作为一个物质的插值点，各个粒子间通过规则的内插函数计算全部质点，得到整个问题的解。由于 SPH 方法不涉及单元，不存在网格变形问题，无需侵蚀算法。
在网格畸变或大变形区域中使用 SPH 方法，在小变形区域使用有限元方法，在 SPH 粒子和 Lagrange 单元边界上设置接触条件，用 Lagrange 单元为 SPH 粒子提供边界条件。这种方法不仅能在求解大变形或破坏问题时保证计算精度和准确性，还可以节省计算时间。
