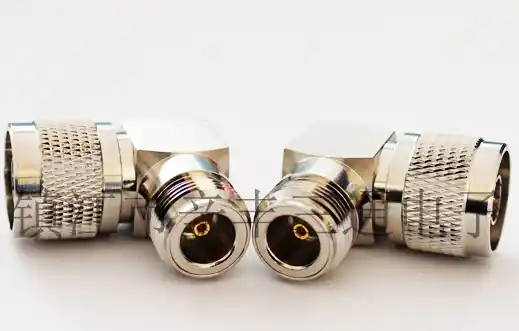

如下图，射频同轴连接器，其主要部件包括插头和插座两部分，插头包含内插针、绝缘体、外插针、保护螺母，插座包含内插孔、绝缘体、外插孔。我们需要分析其外圈弹片的应力应变及支反力，弹片材料为铍青铜。
Simsolid不具备模型建模和处理能力所以需要在Proe中进行建模，如下：

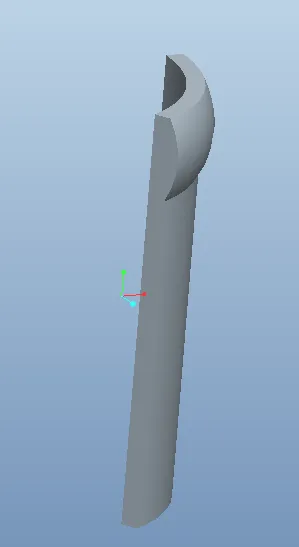

旋转成60度实体。
通过结构分析简化，可将以上模型简化成弧形悬臂梁模型，可根据其端面的挠度0.05mm最大变形量计算出弹片理论正向力。

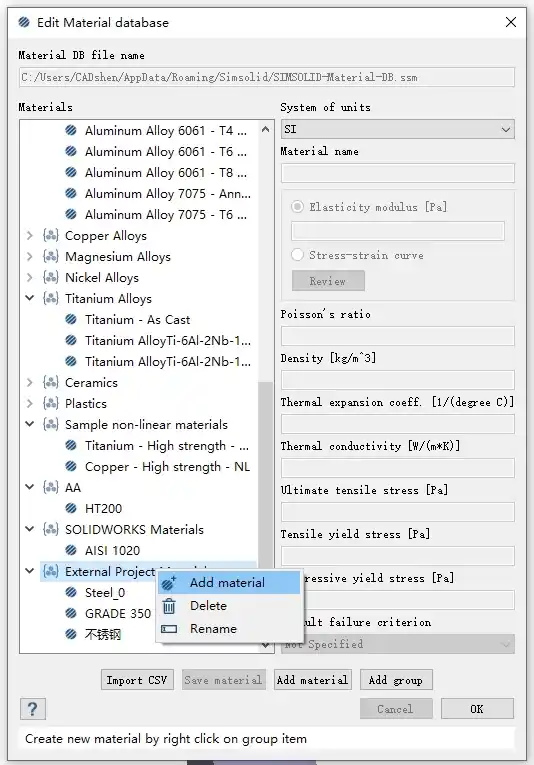

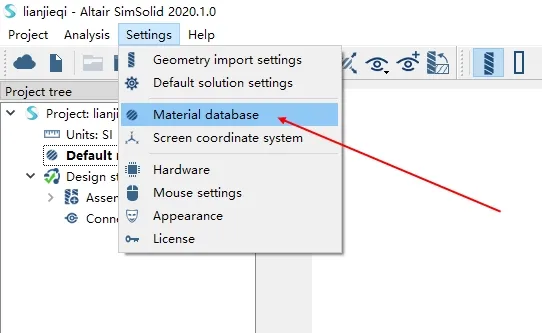

在Simsolid中创建铍青铜材料：
新建一个受力点，
新建一个线性静态力学分析。

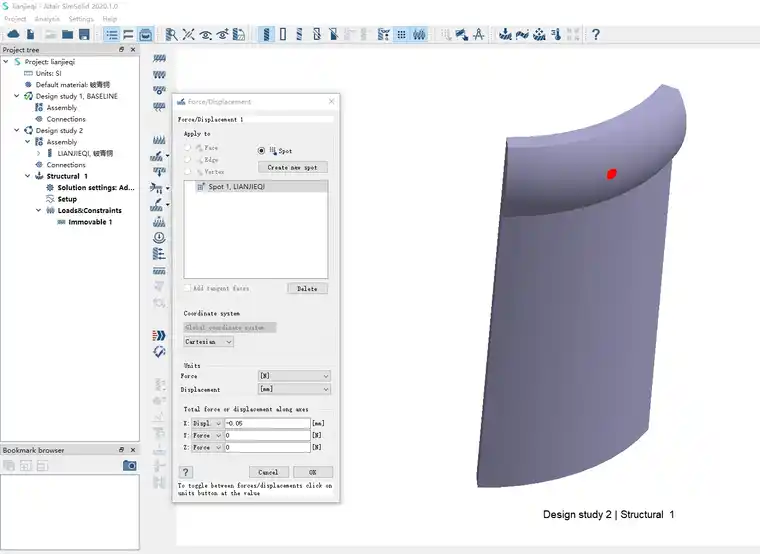

施加底部的固定约束，和x方向上面的-0.05mm位移约束。
求解支反力，得到3.8443N
而在ANSYS中受力分析得3.366N。与Simsolid的支反力3.844N，相差0.478N，相对误差12%在允许范围内。
相对于ANSYS ，和内嵌ANSYS Discovery live的PTC Creo实时仿真除了无法处理模型之外，有SimSolid求解迅速，结构准确度可靠，却可以方便快捷得创建受力约束点、约束面。是电子消费类产品结构工程师、设计师的得力工具
