ANSYS DesignModeler 3D曲线特征创建：点文件方式

目标：为DM导入翼型，介绍所需.txt文件的格式

首先选择3D Curve导入文件，详细操作略去。。。。

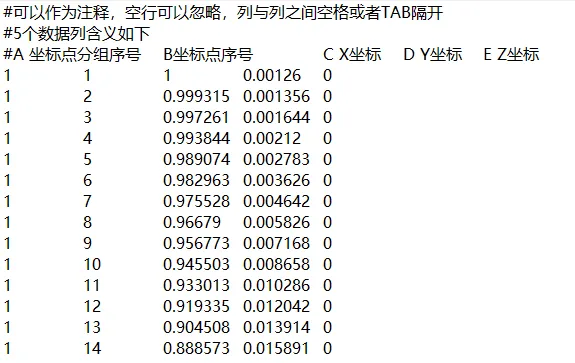

下面直接来介绍导入文件坐标点的编写格式，图中很详细

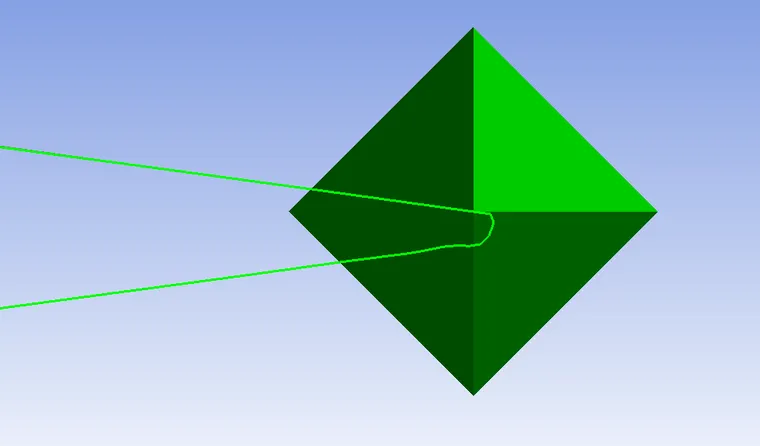

有一点要说明的是，如果你导入的是封闭曲线，那就需要这样

其实，就是把最后一行的坐标点的序号改为0就行了。但是还是存在一些问题的

就是线条应该是样条，所以自动封闭较小尺寸会造成曲线过度约束，所以对翼型来说不建议直接封闭，当然如果是一些本身就是较为光滑且曲率较小的曲线进行封闭应该是没有问题的
