ANSYS能量结果提取指南（应变能、密度及时程）

对于静力分析，常提取结构的变形、应力、应变和约束反力等结果，相关方法可查看，而对于动力分析，常提取结构的位移、速度、加速度、反应谱等计算结果。而能量是表征物理系统做功的量度，是ANSYS重要的计算结果之一。应变能(Strain Energy)是应力和应变结果计算出来的，由于变形而储存在结构内的能量，包括由于材料塑性而产生的塑性应变能。

在ANSYS中，/POST1中观察整个模型在指定时刻的结果，而在/POST26中，可以观察到指定节点在整个持时范围的响应。本文分别从这两个方面对ANSYS中能量的提取方法进行介绍。

• /POST1提取应变能

在ANSYS APDL主界面，Main Menu-General Postproc-Element Table-Define Table中依次定义应变能和体积，可以显示包括每个单元的应变能和体积数据，应变能密度=应变能/体积。

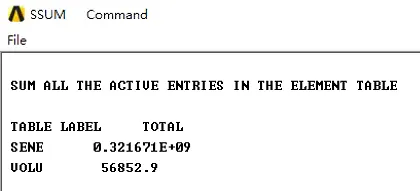

整体模型的应变能和体积数据。

• /POST26提取应变能

对于时程分析后应变能的提取，求的是某一单元上节点的能量响应，结果如下图所示。
