4000吨履带吊在淤泥固化处理中的站位安全性研究

因专利原因,非作者本人授权不得 擅自引用转载,以及私自利用本文知识所得利益将承担法律责任。

某炼化公司因扩建,需要吊装重量达2100吨炼化塔。XGC88000型4000吨履带吊为全球最大履带吊,吊车站需承担吊车加炼化塔总重量达7900吨,(吊车自重5800吨)。吊车站位区域地质为淤泥,风险很大。吊装界从未使用过固化土处理淤泥地质,有断裂风险。

创造性第一次利用淤泥固化法处理地基。本人作为相关技术人员进行了仿真分析,得到结果可行,专家评审通过。实践证明淤泥固化法可以在吊装施工行业应用。



吊装行业对地基有以下特点:

1、不均匀沉降危害巨大而敏感,

2、缺少规范性参考材料、理论、试验研究;

3、地基处理相对较浅,一般3米以下;

4、吊车重心随吊车回转而变化,对地基强度要求高




淤泥固化法地基处理在大型设备吊装工程中的安全性探究

摘要:主要针对沿海淤泥地质、湖泊沼泽等软弱场地,属于IV类建筑场地,从大件设备吊装的安全性分析吊车吊装站位区域的地基承载力。利用固化法处理软弱地基。

关键词:固化法、地基处理、吊车占位、有限元



1、原地质情况

以某炼化项目POX装置4000吨履带吊车吊装变换器吸收塔所站位原场地原为池塘、泥浆区、芦苇区及高填土区,现已进行场地整平,并经过真空覆水联合预压处理,场区交通便利,地形较为平坦开阔,地貌类型属于滨海淤积平原,

序号装置名称名称黏聚力Ck (KPa)内摩擦角φk (°)地基承载力特征值(KPa)
1POX素填土18.11265
2淤泥质粉质粘土13.710.768



2、吊装工艺

变换器吸收塔裸重890吨,预计附塔管线以及劳动保护的重量为300吨,吊装重量为1190吨,采用单主机抬吊递送法的吊装工艺进行吊装,主起重机为XGC88000型4000吨级履带式起重机,溜尾起重机为徐工QUY650型650吨级履带式起重机。




3、XGC88000型4000吨履带吊车吊装站位处理承载力计算

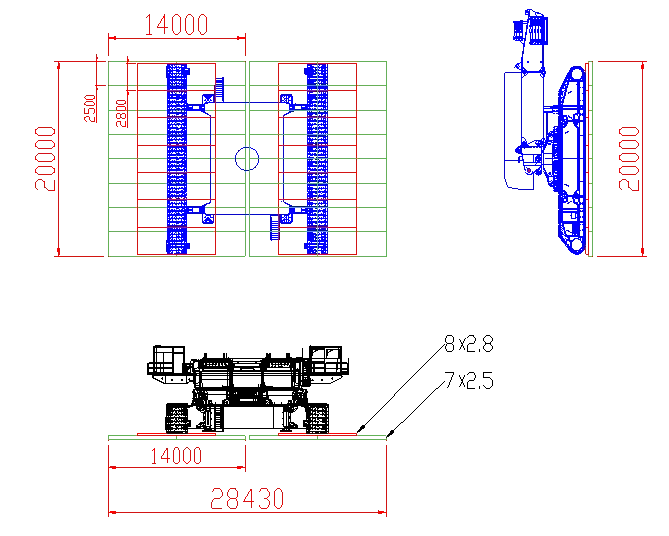

吊装变换气吸收塔时,4000t吊车在单侧履带下铺设双层路基箱,路基箱铺设方法如下:

下层:单侧16块路基箱,规格为7×2.5m、10.8t/块;

上层:单侧7块路基箱,规格为8×2.8m、14.5t/块。


相关计算如下:


吊装时传递到垫层下底面的压力PZ+Pcz计算如下:

吊车自重(含548.6t路基箱)(t)4374.6接地面积(m)560
设备自重(t)1432系数1.2
累计重量(t)5806.6对地压力(t/m2)12.44271429
序号名称符号公式数值单位
1极限承载力    db 410.5445Kpa
2安全系数2
3极限承载力许用值205.2723Kpa
4基底下一倍宽度深度范围内土的黏聚力13.7KPa
5内摩擦角10.7°
6基础底面以下土的重度18KN/m3
7基础地面以上土的重度18KN/m3
8承载力系数8.665
9承载力系数2.638
10承载力系数1.374
11垫层深度d2.5m
12基础底面宽度b14m
13基础底面长度20m


根据土的极限承载力公式(《工程地质手册第五版》式4-5-6),原土的极限承载力值计算如下。

吊车自重(含548.6t路基箱)(t)4374.6接地面积(m)560
设备自重(t)1432系数1.2
累计重量(t)5806.6对地压力(t/m2)12.44271429
序号名称符号公式数值单位
1垫层底面处附加压力90.68997KPa
2基础底附加压力124.4271KPa
3基础底面处土的自重0KPa
4基础宽度b14m
5基础长度21m
6垫层深度z2.5m
7垫层扩散角φ30°
8基础地面土自重压力Pcz45KPa
9土的容重γ18KN/m3
10软弱下卧层顶面处所受压力Pz+Pcz135.69KPa

其中承载力系数根据《工程地质手册第五版》表4-5-2,经插值得出,具体如下全球最大吊车4000吨履带吊淤泥固化处理站位区域安全性探究的图2表:


根据以上计算可知:

PzPcz=135.69KPa<    =205.27KPa

故采用淤泥固化技术进行地基加固处理,当处理深度2.5m时满足4000t吊车作业要求。



4、处理流程

本次施工基本方式为异位固化分层回填压实,具体流程如下:


全球最大吊车4000吨履带吊淤泥固化处理站位区域安全性探究的图5

图5-1施工工艺流程图



5、本校核中采用ABAQUS建模。模型尺寸如下:

模型数据
淤泥m固化层m上层路基箱m下层路基箱m履带m地管
503019.62019.540
40202.82.522.2(外径)
102.50.30.30.10.0175(厚)

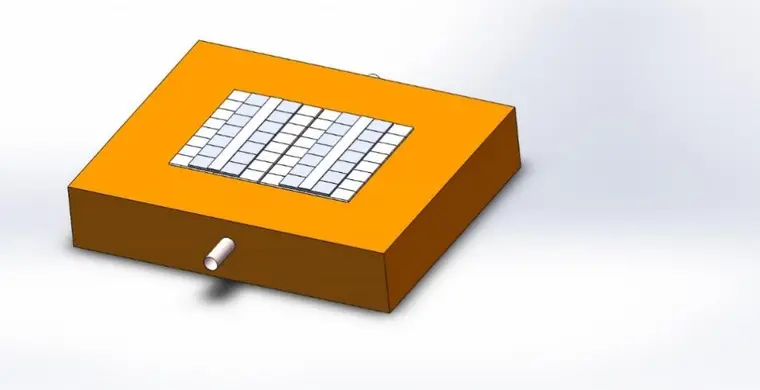

全球最大吊车4000吨履带吊淤泥固化处理站位区域安全性探究的图6


模型装配图

5.1网格划分

.网格类型:C3D8R八节点四面体单元

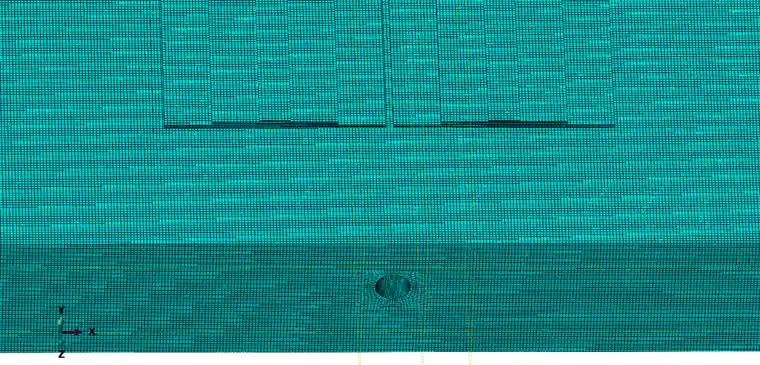

全球最大吊车4000吨履带吊淤泥固化处理站位区域安全性探究的图10

对淤泥圆孔周围切分细化为辐射型网格连续性过渡;


5.2材料属性:(基于摩尔-库伦弹塑性原理)

材料属性
淤泥m换填层m上层路基箱m下层路基箱m履带m地管
密度(kg/m^3)180019007800780078007800
弹性模量pa1.00E+075.00E+072.1E+112.1E+112.1E+112.1E+11
泊松比0.350.30.280.280.280.28
内摩擦角°4.215
剪涨角°0.10.1
粘聚力pa2410040000
屈服应力4.00E+084.00E+084.00E+084.00E+08

5.3约束方式:

根据实际工况,仅对淤泥底部约束Y轴向位移。

5.4接触方式:

面与面之间设置摩擦接触

摩擦系数
钢-钢钢-固化土固化土-淤泥钢-淤泥
0.120.30.50.31

5.5结果分析

1) 固化层应力分析结果

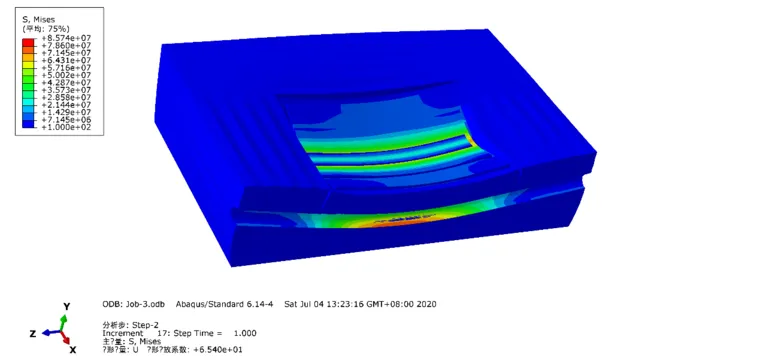

全球最大吊车4000吨履带吊淤泥固化处理站位区域安全性探究的图13

  • 整体应力云图

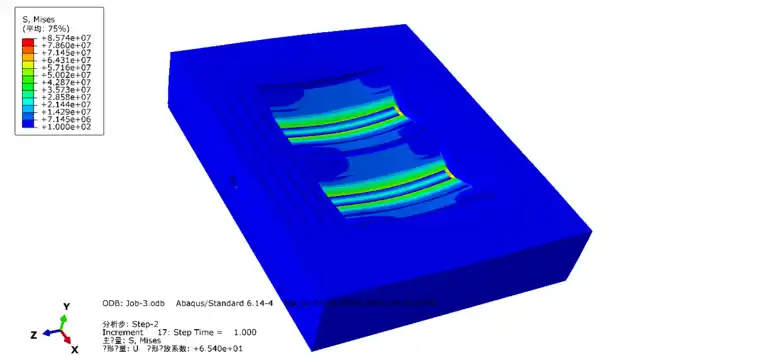

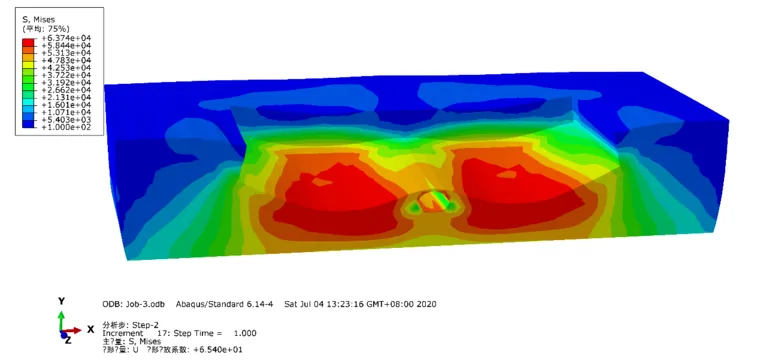

全球最大吊车4000吨履带吊淤泥固化处理站位区域安全性探究的图15

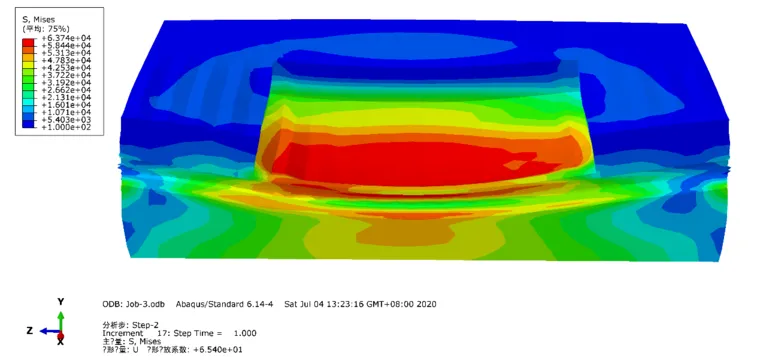

整体应力云图切面

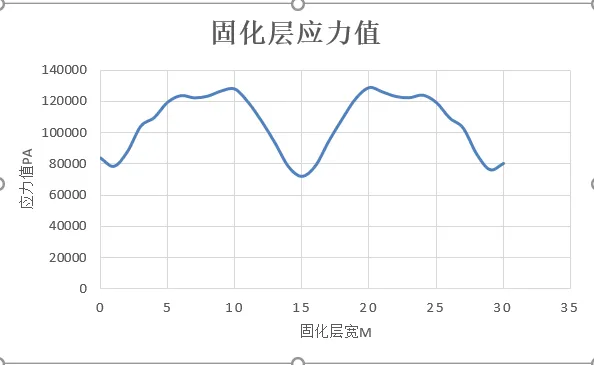

全球最大吊车4000吨履带吊淤泥固化处理站位区域安全性探究的图17

固化层中轴线应力曲线图

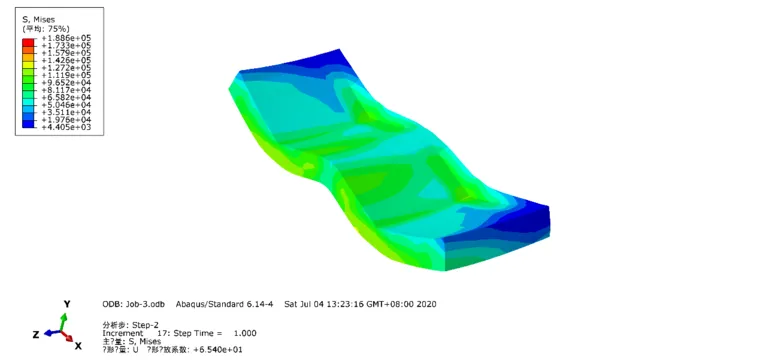

固化层应力云图

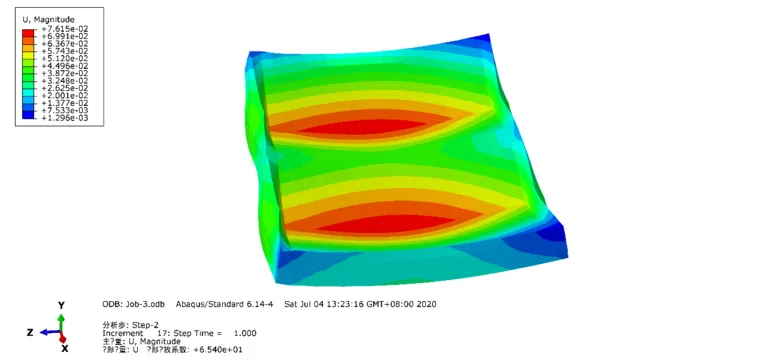

全球最大吊车4000吨履带吊淤泥固化处理站位区域安全性探究的图21

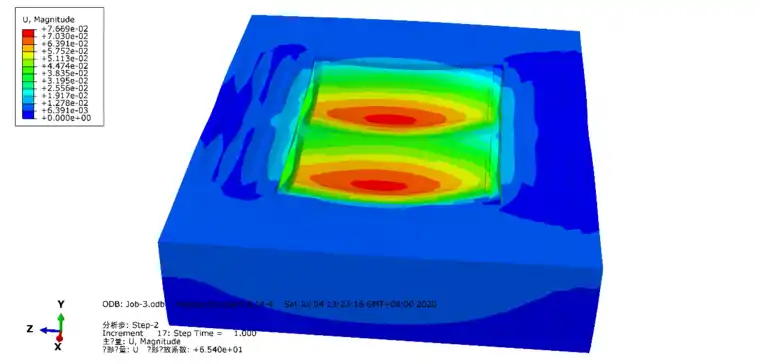

整体位移云图


全球最大吊车4000吨履带吊淤泥固化处理站位区域安全性探究的图23

   固化层位移云图


全球最大吊车4000吨履带吊淤泥固化处理站位区域安全性探究的图25

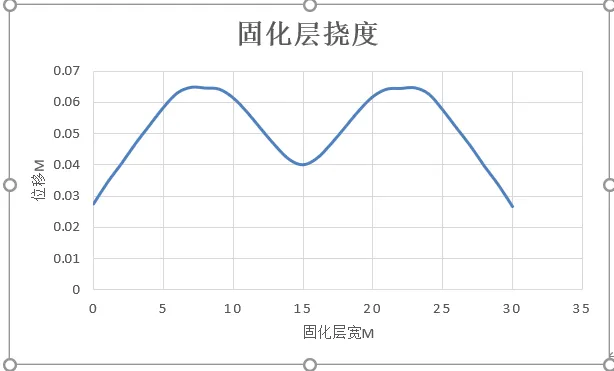

固化层中轴线沉降曲线图



2) 固化层下方淤泥应力分布情况

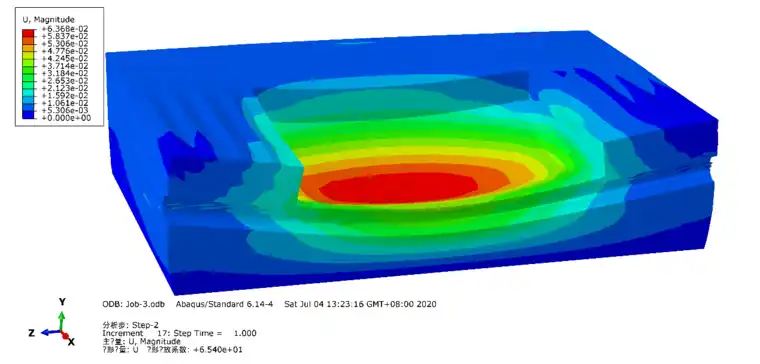

全球最大吊车4000吨履带吊淤泥固化处理站位区域安全性探究的图28

淤泥层位移云图横向切面




全球最大吊车4000吨履带吊淤泥固化处理站位区域安全性探究的图30

淤泥层位移云图纵向切面(2)


全球最大吊车4000吨履带吊淤泥固化处理站位区域安全性探究的图32
淤泥层应力云图横向切面(3)


全球最大吊车4000吨履带吊淤泥固化处理站位区域安全性探究的图34

淤泥层应力云图纵向切面(4)



3) 地管应力分析结果


最终结果按第四应力强度;地管最大应力小于90MPa,最大应力发生在地管中心处。

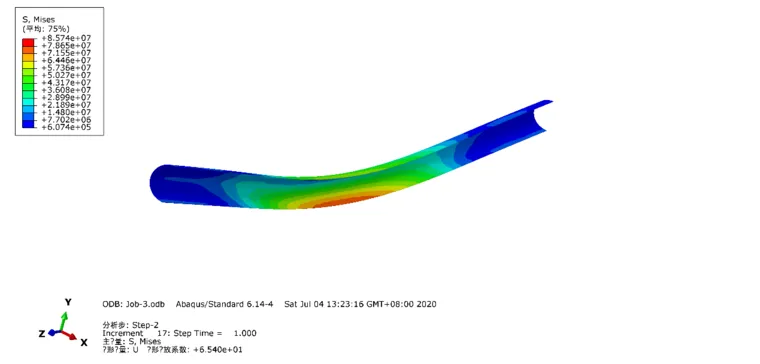

全球最大吊车4000吨履带吊淤泥固化处理站位区域安全性探究的图37

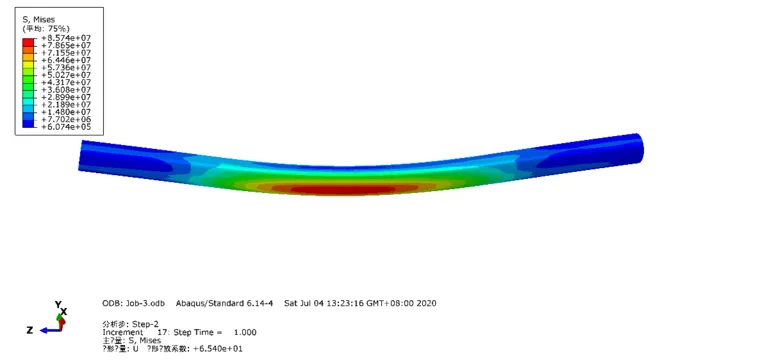

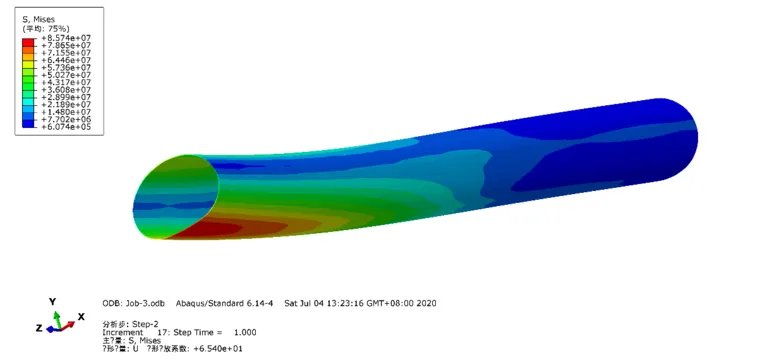

应力云图(1)


全球最大吊车4000吨履带吊淤泥固化处理站位区域安全性探究的图39

应力曲线图X截面(2)

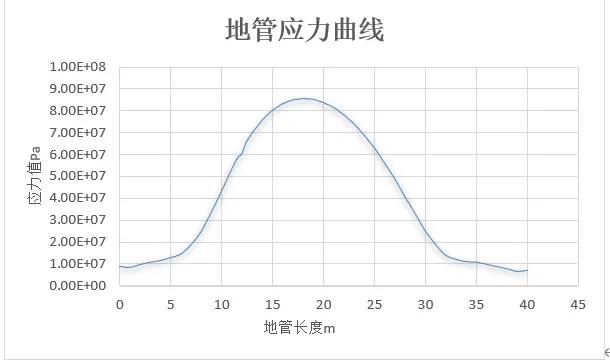

全球最大吊车4000吨履带吊淤泥固化处理站位区域安全性探究的图41

应力曲线图Y截面(3)

全球最大吊车4000吨履带吊淤泥固化处理站位区域安全性探究的图42

Q235屈服强度为235MPa,由上表可看出,最大应力为88Mpa,不会对地管造成破坏。

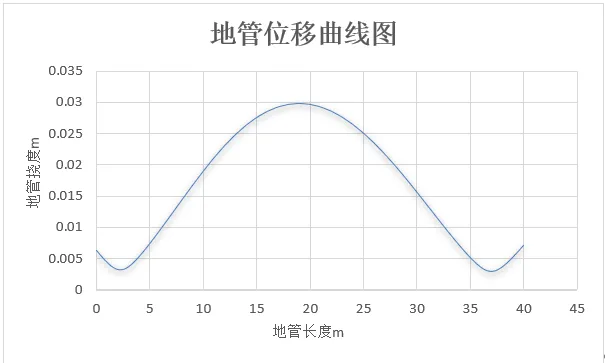

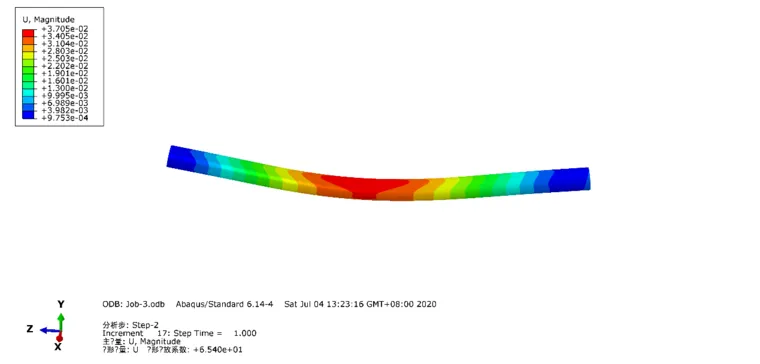

全球最大吊车4000吨履带吊淤泥固化处理站位区域安全性探究的图44

位移云图


最大位移为0.03m在可许范围内,位于地管中部附近。结构整体稳定性可靠。



应用实例:

某炼化项目中,固化法在吊装工程地基处理中得到了实验和应用,在吊装前期吊车站位区域固化土层层换填,圈围保养14天。4000吨履带吊车平稳顺利吊装2100吨设备。几乎无沉降量,通过土压力盒子检测试验值与仿真值基本吻合;地管也无失稳破坏;固化土无压裂。


结论:

由以上计算可以看出,用固化法处理淤泥地质作为吊装场地是完全满足安全性要求。

并且在当下倡导环境保护,毛石价格越来越贵,而且限制开采,固化法处理地基相比之下更加经济;固化法处理地基只是在原土层加入固化剂搅拌除水凝固,对周边环境无污染,更加环保;固化法相对于打桩等更加方便。安全又经济环保的新工艺处理地基方法值得推广。

计算机状况:inter(R) Corei7-9750H  cpu @2.6GHz  2.59Ghz      6核12线程

计算时间:12小时(12线程)

计算任务:应力分析
