模型分享009——洗衣机滚筒水体CEL仿真

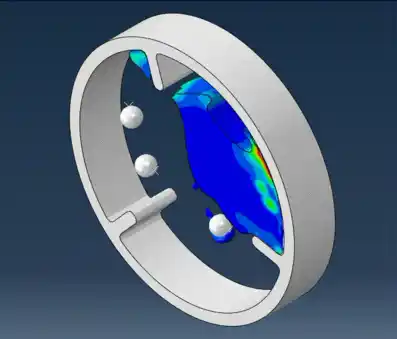

仿真中，通过建立洗衣机和水体两种不同的材料模型，采用耦合欧拉 - 拉格朗日（CEL）显示求解器分析洗衣机的旋转和水体的扰动形态。因此分别建立仿真模型中拉格朗日模型和欧拉模型，拉格朗日模型中包含有洗衣机外壳和机内小球，欧拉模型中包含初始水体和其余欧拉区域。

材料属性设置，对于水体区域的欧拉材料属性设置，使用材料属性EOS中的Us-Up进行定义，同时还可以对水体的粘度进行定义。对于拉格朗日中洗衣机外壳和其中的金属球，可以设置为刚体，方便求解器对模型进行计算，材料属性只需要设置密度、模量和泊松比参数。

对边界条件和载荷进行定义，首先是设置重力场，重力场主要是针对水体和金属球具有作用效果；然后是对洗衣机外壳施加匀速转动的约束，模拟洗衣机旋转的过程，金属球可以在预定义场中添加一个初始的速度；最后是在预定义场中对水体区域进行材料赋予。
