Abaqus数值模拟:压电双晶体驱动悬臂梁变形

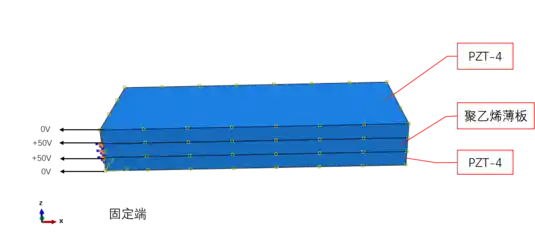

问题描述:聚乙烯悬臂梁,左端固定,右端自由,悬臂梁的上、下两个表面固定两个PZT-4压电体,在这两个压电体上输入电载荷驱动悬臂梁变形。



文献Haojiang Ding, Jian  Liang:  The  fundamental  solutions  for  transversely  isotropic  piezoelectricity  and boundary element method给出了材料参数。极化方向为3方向,具体材料参数如下。



这些压电材料的材料参数该如何输入呢?我们知道压电方程为



用Abaqus中的参数表示为



通过对比可以得到它们之间的关系,比如


其他就不在列举。

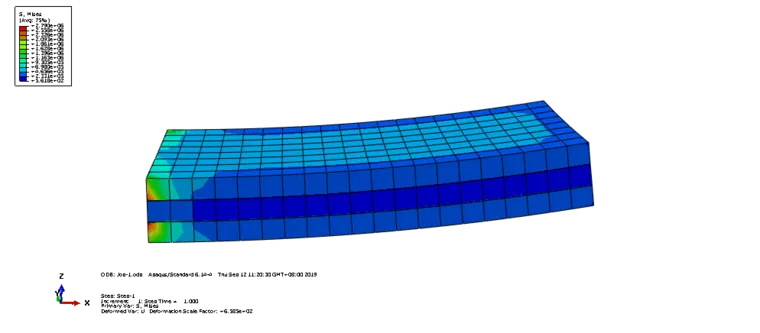

最终计算结果如下

jisuanjieguo .png

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
