深入解析“Connection Builder”与“RP+Coupling”插件

针对一个实际工程结构，可能会包括很多焊接、螺栓连接或者铰接，为了减小建模工作量，我们常常会对模型做简化处理，比如在abaqus中我们可以用beam梁单元模拟螺栓连接，用cweld模拟焊接或者使用Coupling+Connector+Coupling组合，这里的Connector包括Translator、Cylindrical、Hinge、Axial和Beam等；使用插件可以大幅度缩短我们建连接器所用时间。

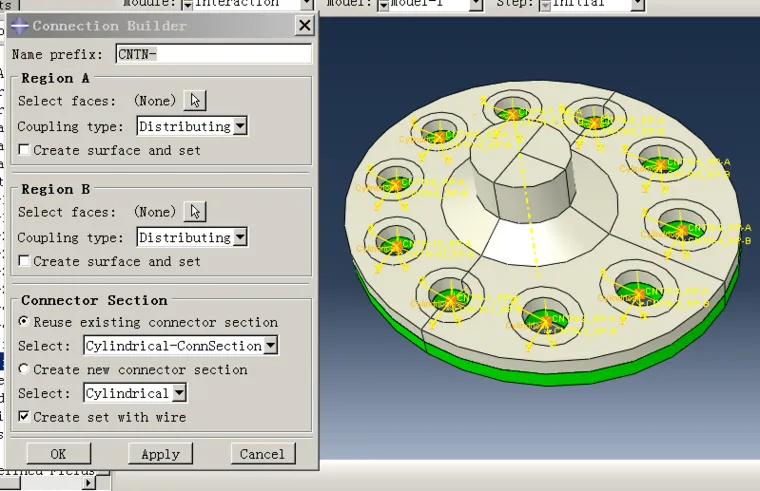

                                                         “Connection Builder”插件界面

   使用插件时，选择两个面区域(可以是一个面，也可以是多个面)，然后connection builder插件完成剩下的工作。插件将自动计算两个区域的几何中心，将参考点放置在那里，创建两个耦合(分布式或运动学)和连接器。连接器方向在两个参考点之间自动对齐。可以使用现有的连接器属性，也可以自动创建新的连接器属性。同时插件会自动创建面集和参考点集合，假如手动完成所有这些操作将需要大量的时间。

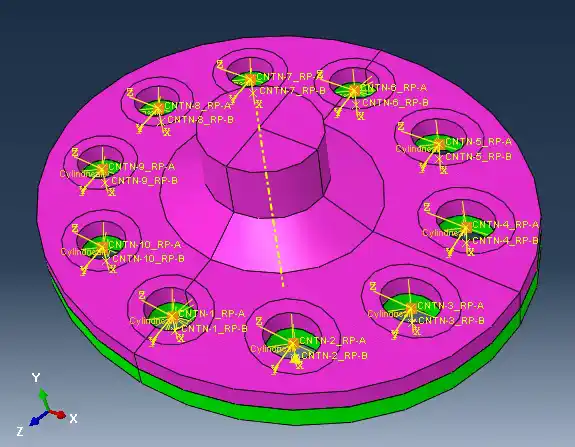

                                                                        螺栓连接

   而和“Connection Builder”插件相比，“RP+Coupling”主要是自动创建耦合连接，编辑或删除需要在在Abaqus/CAE中完成，该插件将自动快速创建耦合及其参考点(RP)，用户选择一个面区域(可以是一个或多个面)，然后Plug-In在几何中心创建一个RP，并在两者之间添加一个耦合。此外，我们可以指定参考点RP的坐标，比如需要在特定轴上创建RP时。总的来说，这比手动创建这些连接要快得多，特别是当我们需要创建许多耦合时(例如创建子结构)。

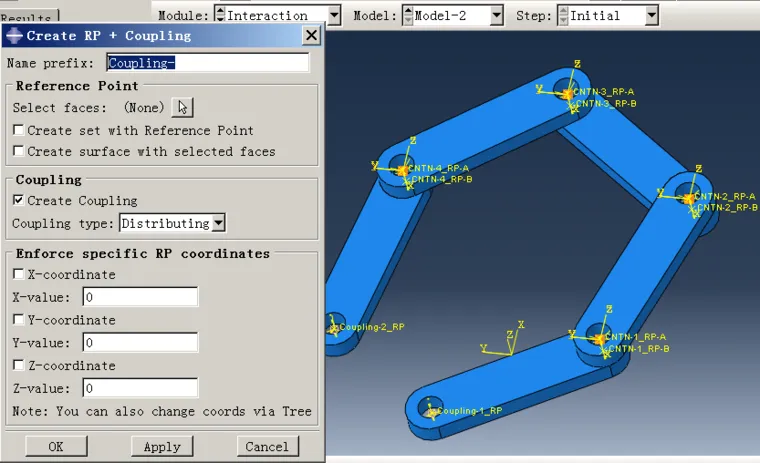

“RP+Coupling”插件界面

Hinge销连接
