ABAQUS输出骨架曲线的步骤与方法

ABAQUS构件拟静力模拟时,输出滞回曲线的同时,也可以输出骨架曲线。

可以点下面链接去看视频。

https://mp.weixin.qq.com/s/RvIABJS3VVD8USUCVnpWWw



教程:

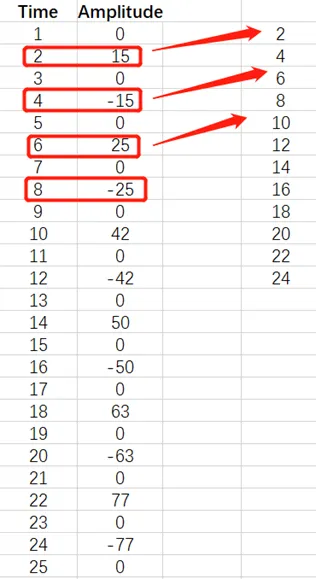

1、将加载制度里每级加载的最大位移对应的时间找到,写成一列,复制。




2、在ABAQUS的Step模块中,点击Create Histoty Output,Domain里选择Set,Set-4(Set-4为输出骨架曲线的点的集合,自己定义即可)。Frequency里选From times points,点击Create Time Point,将复制的时间列输入进去,如下:


选择输出的RF和U。


3、计算完成后,在Create XY Data里点ODB histoty output(第一个),就有骨架曲线力和位移的数据了。

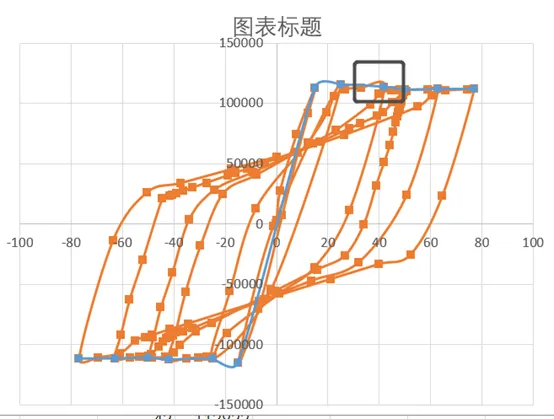

点击Save XY Data,复制到Excel中,升序,画图,和滞回曲线对比,基本吻合,仅黑框处有所差异,原因在于你输出的是最大位移及其对应的力(一般情况下即为骨架曲线点),但是试验和模拟中,也会存在每级加载中最大的力是在最大位移之前出现的,即产生了不同。




免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
