Abaqus UMAT子程序在木材蠕变仿真中的应用

1. 蠕变现象

蠕变现象简单讲,就是载荷不变,材料或者结构变形随着时间的推移而逐渐增加的现象。引起蠕变的原因有很多,温度、材料本构、载荷水平等等。从微观机理上可以追溯到晶体结构。当然这不是我们做工程的该考虑的。

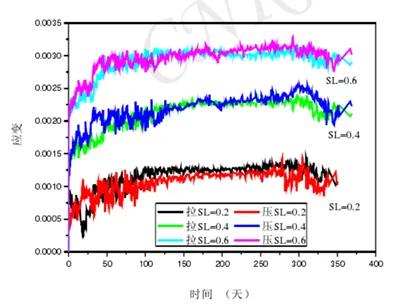

我们要考虑的是,如何用一个本构来描述这种变形特点。下面这个图具备相当的代表性。

通常这类问题一个显著的特点就是和时间相关,类似于一个生长现象。搞自然科学的,看到这基本都能猜到,这个本构一定要有自然常数。下面我们将以木材蠕变为例,介绍下在ABAQUS UMAT中如何实现蠕变仿真。



2. 本构理论

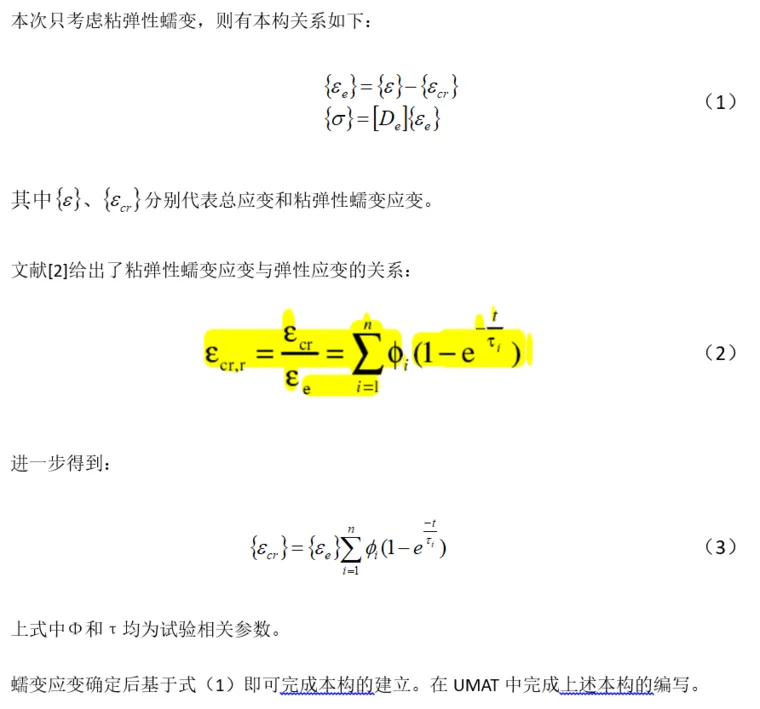

文献[1]给出了木材蠕变过程中本构:


利用Abaqus的UMAT子程序仿真木材蠕变现象的图4




3. 算例

3.1 模型

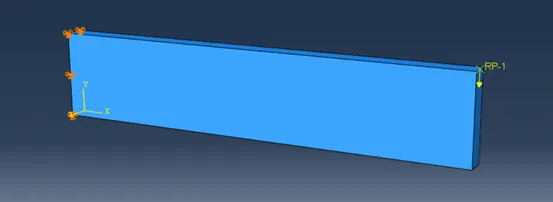

考虑悬臂梁模型,如下图。


利用Abaqus的UMAT子程序仿真木材蠕变现象的图7

3.2 边界条件

根据蠕变的定义,模型必须现有一个稳定的载荷,因此可以分成两个step。第一个step,完成力加载,第二个step保持载荷,实现蠕变变形的生长。

需要指出的是,蠕变通常需要在较长的时间尺度上才能有明显的效果。比如我们要观察100天的变形情况,那么这个时候,ABAQUS设定的总时间还是1,在UMAT里面要乘以相应的系数,给出物理时间,才能有效的实现蠕变效果。



3.3 结果

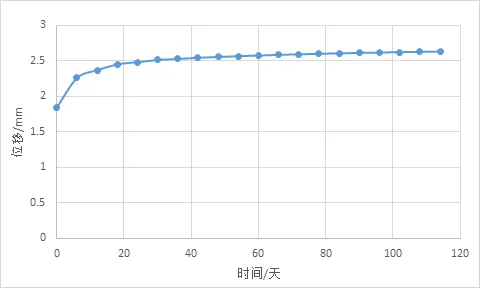

最终得到悬臂梁端部位移如下图所示。从图中可以看出,在最初的几天,蠕变变形较大,随着时间的推移,变形增加的幅度放缓,符合蠕变的特点。


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
