UMAT转VUMAT接口程序的详细解析

一.接口程序的目的

希望通过接口程序,直接将UMAT转化为VUMAT子程序进行调用。这样对于现有的UMAT材料本构子程序,当需要在ABAQUS/Explicit中调用该本构模型时,无需费时费力重新编写出VUMAT。

友情提示:在学习本程序前请先学习UMATVUMAT的知识,否则无法理解本程序!请参考:ABAQUS帮助文档http://wufengyun.com:888/books/sub/default.htm



二.UMAT和VUMAT子程序变量对比

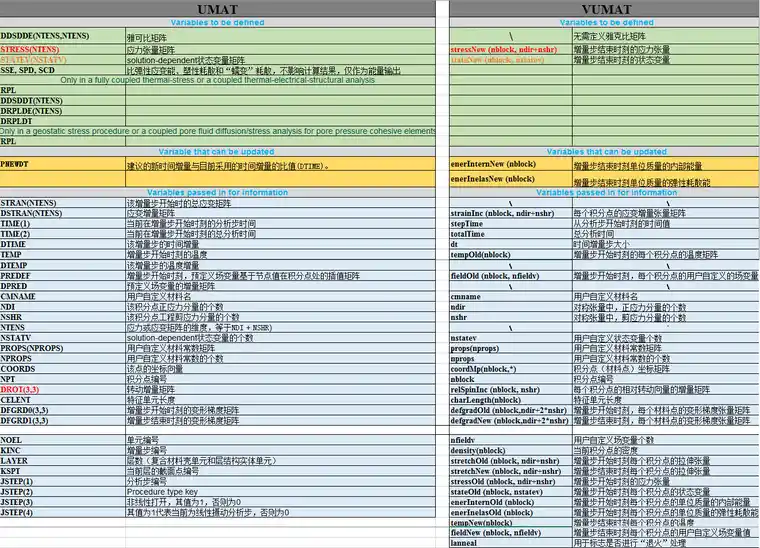

了解UMAT和VUMAT中所使用的变量,掌握其异同点,对于接口程序的设计非常重要。下表进行了变量的对比。(附件中包含此EXCEL表)


UMAT转VUMAT接口程序详解(附案例和相关文件下载)的图5


三.算法设计

1.VUMAT进程开始;

2.转换至ABAQUS/Standard进程计算,注意将张量应变工程应变(张量应变和工程应变介绍请参考 https://zhuanlan.zhihu.com/p/20240036);

3.对UMAT中需要使用的变量进行赋值并调用UMAT;

4.转换回ABAQUS/Explicit进程;



四.实例对比

以CPT贯入(ALE法)为例,土体采用Mises本构模型(请参考我的帖子:mises本构模型UMAT(附源代码和详细注释),http://www.jishulink.com/content/post/437599)。考虑以下两种情况:

1.       通过接口程序将Mises本构模型的UMAT子程序转换为VUMAT(命名为UV-mises-OK)后进行调用;

2.       利用ABAQUS/Explicit中自带的Mises本构进行计算;

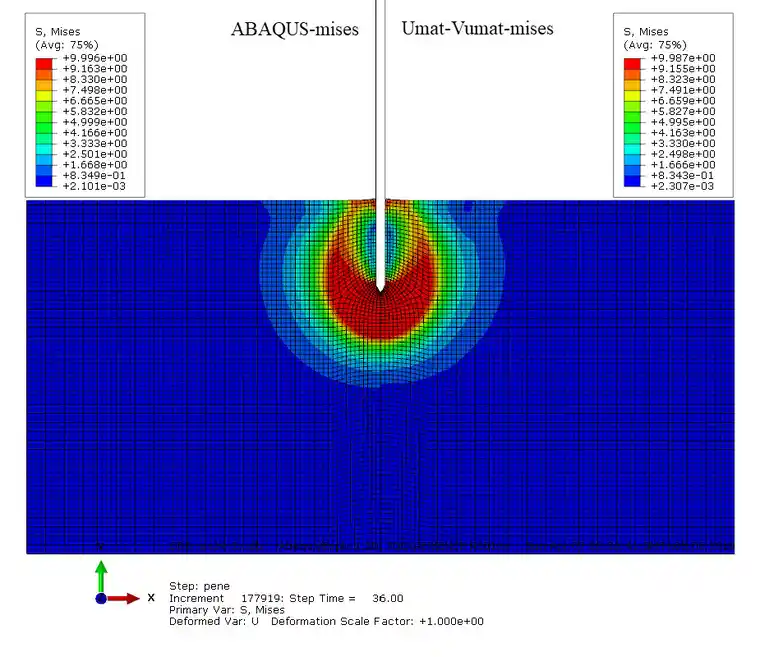

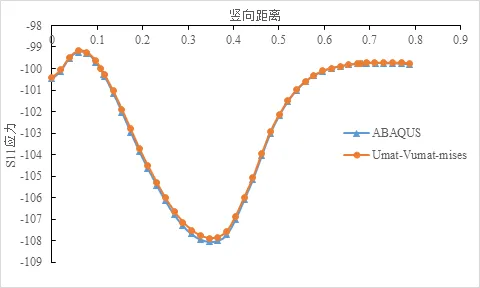

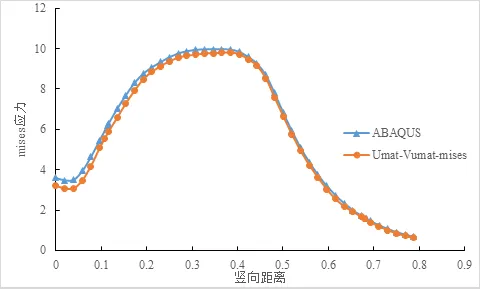

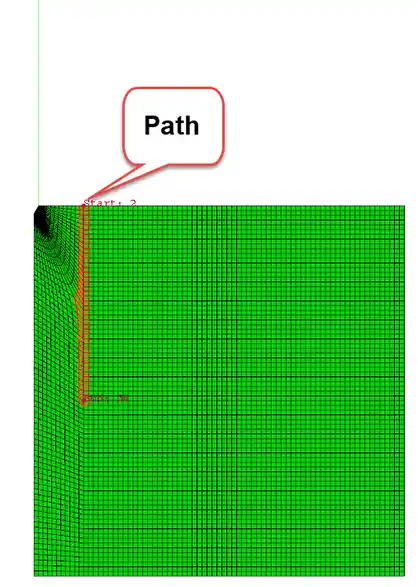

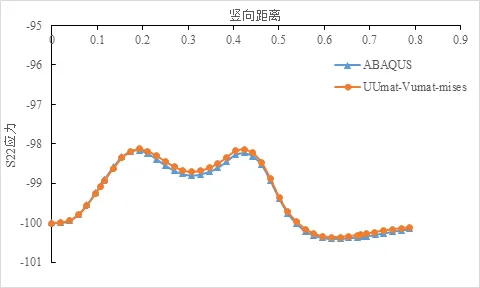

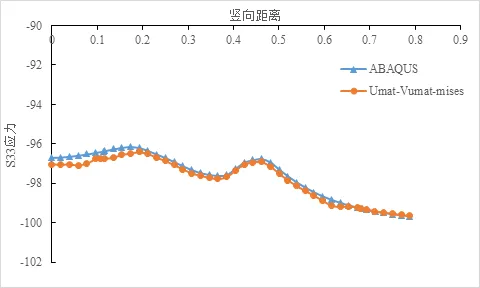

将上述两种情况的结果(如下所示)进行比较发现,二者差距很小,说明接口程序这种思想是可行的。

UMAT转VUMAT接口程序详解(附案例和相关文件下载)的图7









免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
