VUMAT子程序的使用方法与技巧

在ABAQUS属性模块(property)中

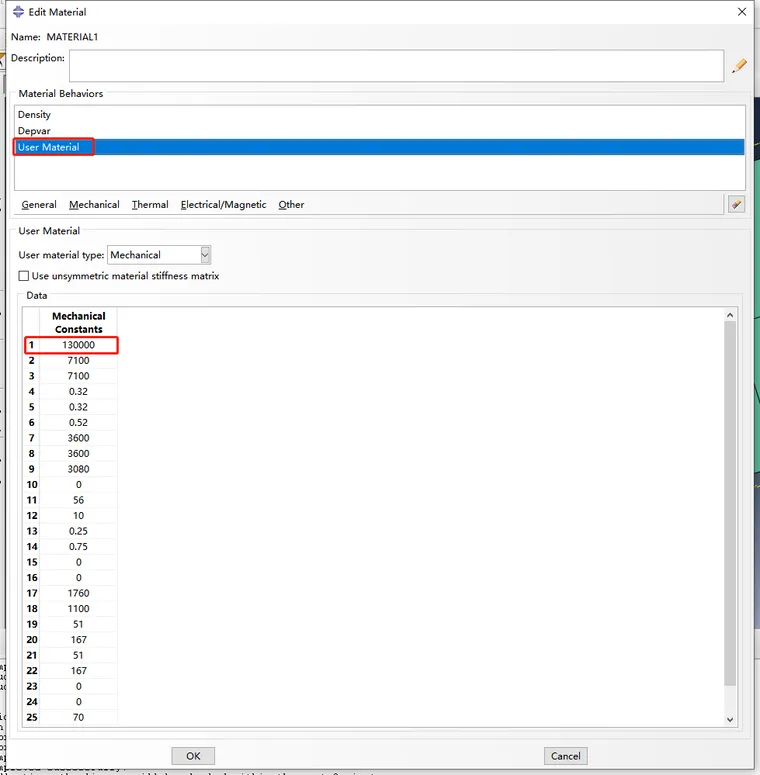

1. props ( * )

* 数值代表在在User Material 中填写的对应数值,例如E1 = props(1) 对应的是对一个数值130000,即后续在子程序中出现E1代表数值130000。

VUMAT子程序使用方法的图1

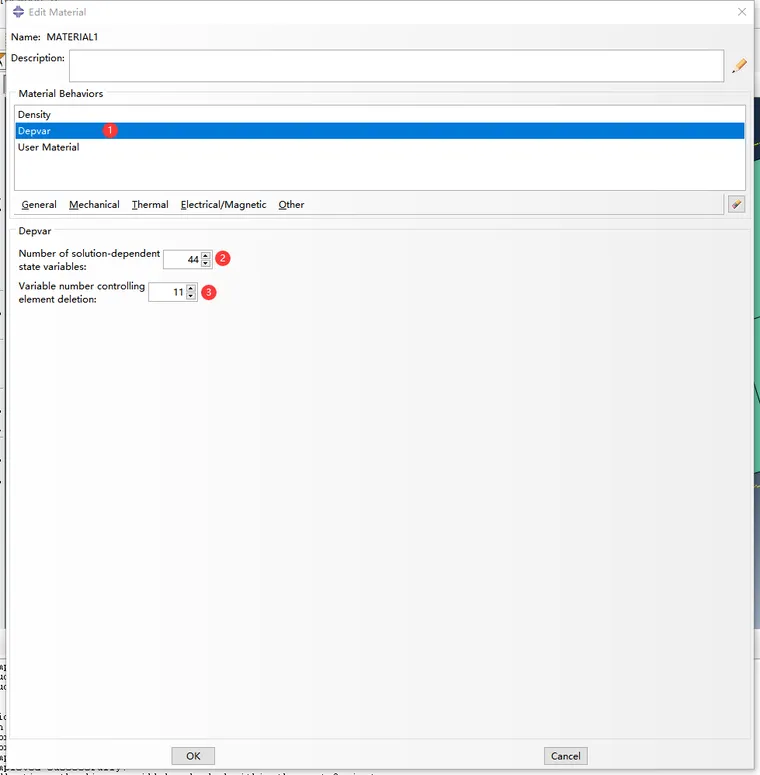

2. 子程序中stateNew(k,*) 与Depvar相对应

②代表变量stateNew(k,*) 的总数,填写方法为:检查.for文件中stateNew(k,*)中*的最大值,填写要求是大于这个最大值均可。例如.for文件中stateNew(k,*)中*的最大值为9,即填写比9大的数值都是可以的,例如9,10,11 …..均可。③对应单元删除状态变量,即找出单元删除判定条件,满足对应的损伤变量大于等于1,一般取纤维拉伸损伤变量(纤维方向应力S11大于0下的损伤)

if (statenew(k,*) .ge. one ) then

stateNew(k,**) = zero

end if

此时**就是单元删除变量,即填写③中。



②和③的区别,②的状态变量初始值(除③对应的数值)均为0;③的状态变量默认值是1,及初始值stateNew(k,11)=1

VUMAT子程序使用方法的图2

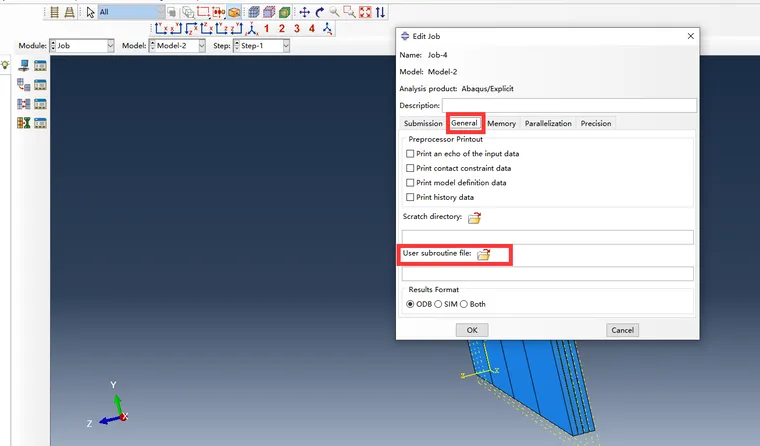

3.在Job模块中

选择General > User subroutine file 文件夹中对应的子程序 .for 文件,确保目录文件名均为英文名称,然后提交任务即可。

VUMAT子程序使用方法的图3

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
