Abaqus中参数化BCC点阵的创建

周期性点阵结构具有优异的力学性能，随着3D打印的发展更进一步促进了点阵的发展。

点阵机构参数（例如杆件直径、单胞大小等）较多，当修改参数时建模工作量较大，因此作者基于Abaqus开发了BCC点阵结构的快速建模插件。

点阵结构有两种模型形式：一种是用线表示，该方法单元数量少，便于计算；另一种是实体模型，网格数量大，计算费时，主要用于输出3D打印的几何模型。图1和图2是改变两种参数后得到的点阵结构

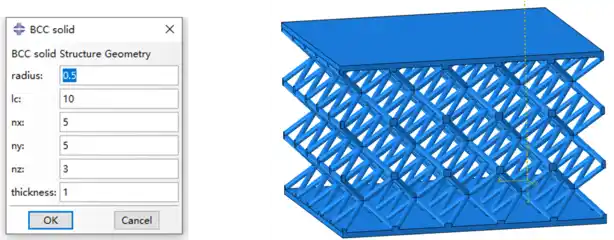

图1 553实体点阵结构

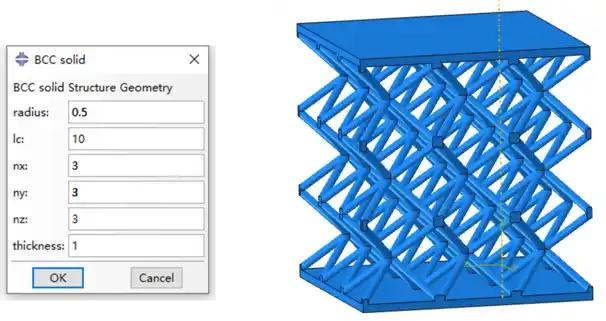

图2 333 实体点阵结构

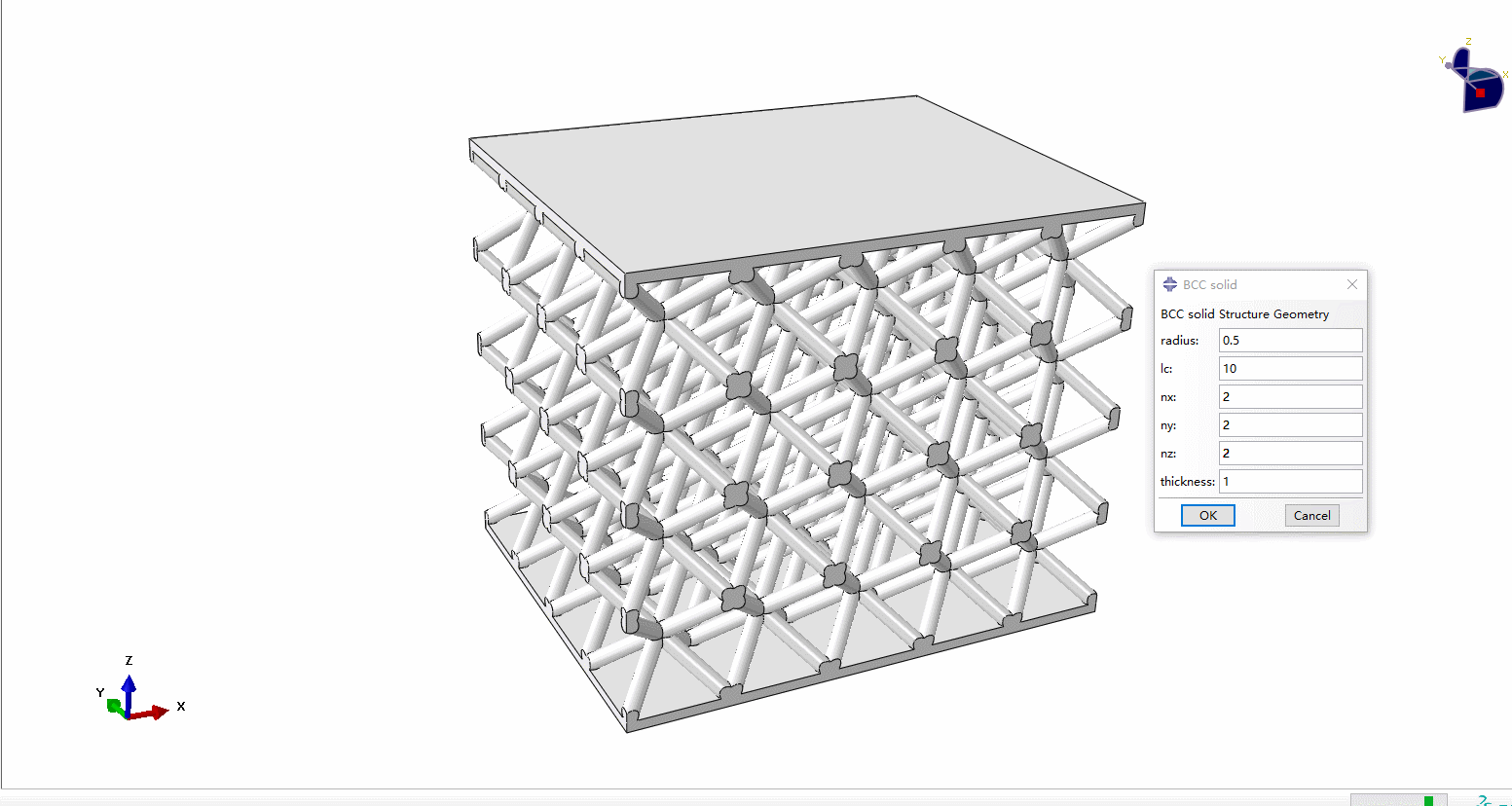

图3 梁单元点阵结构

操作过程如图4所示，在abaqus标题栏选择 File > Script读取后缀为.py的脚本文件。在弹出的窗口中分别输入参数。

图4 脚本运行过程
