Abaqus点阵结构胞元拓扑优化研究

01. 胞元结构

结构形式确定的前提下,一般会通过拓扑优化或胞元结构填充的方式,来实现轻量化设计,从而达到结构减重的目的。




结构轻量化设计的两种手段

其中,胞元结构有四种常见的结构形式:蜂窝、开孔泡沫、闭孔泡沫和点阵结构。这几种结构形式在日常生活中的应用非常多。

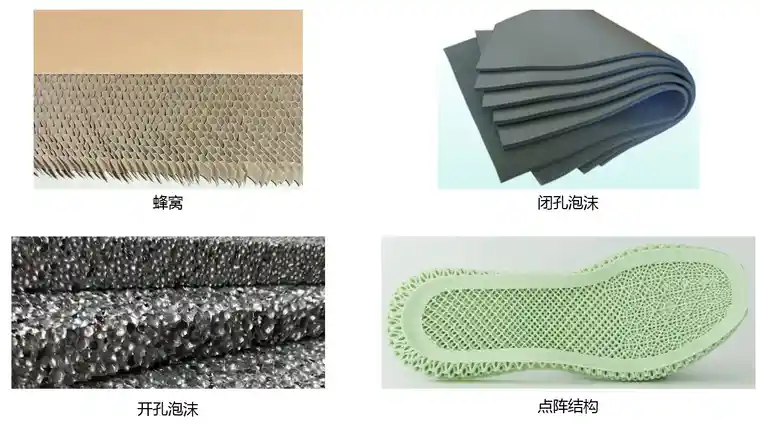

胞元结构的四种形式




泡沫铝的压缩曲线

胞元结构并不是人类设计师的专利,而是大自然的杰作。

比如,为什么动物的骨骼十分坚硬,但却比较轻,具有很高的比强度和比刚度?

原来,骨骼的微观形态具有胞元结构模式,下面是在扫描电子显微镜下,人类骨骼呈现出的胞元结构。


人类骨骼微结构



02. 点阵结构

刚才介绍的胞元结构的前三种形式工艺上比较好实现,比如蜂窝纸板的纸芯可以拉伸定型;蜂窝铝板的铝芯可以辊压成型,然后胶合;开、闭孔泡沫结构都有比较成熟的发泡工艺。

而对于点阵结构呢?传统制造的加工方式不太适用,这个时候就需要全新的增材制造方法-3D打印了。

最近几年3D打印实在是太火了,现在很多的三维建模软件的最新版本都增加了点阵结构的建模,甚至是分析。

在进行结构设计时,用户可以在模型库里随意调用常用的点阵结构胞元模式。


常用的点阵结构胞元模式


点阵结构铝合金的压缩曲线

点阵结构具有轻质、高强的特点,还能减震、吸能,隔热、降噪,非常适合模拟人类骨骼,所以医疗上通常用于人造骨骼植入人体。


点阵结构的应用



03. 基于ATOM的胞元拓扑优化

为了获得某种点阵胞元的具体结构形式,我们可以通过ATOM拓扑优化的方式来实现。

比如,我们期望结构比较抗压,可以在分析时将载荷考虑为胞元静水压力形式的载荷(仅作用于预设的构架连接区域)。


模型的载荷设置

将用于进行胞元拓扑优化的原体中心置于坐标系原点,并施以关于三个坐标平面的对称约束,优化设置的目标函数是应变能,使其最小化,约束为体积响应,使其最终小于等于10%的初始体积。


胞元优化结果

Abaqus可以按照最佳传力路径布置材料,从而优化出胞元结构,我们可以将优化后的结构导出,用于二次设计或有限元分析。


通过ATOM优化的点阵结构
