近期公众号推送了一些Python开发的建模工具，另外，过去几年平台发布的Abaqus的建模插件以及快捷建模脚本也都是基于Python语言开发，后台常有一些同学询问Python程序开发的问题。作为一种开源平台，Python积累的各种库已非常丰富，在科学计算、可视化、大数据、人工智能等领域都得到了广泛的应用。
时间一晃，Python陪伴小编都十年之久了，它见证了一个翩翩少年变成油腻大叔的心酸历程，那时候Python还不像现在这么火，写点小程序小工具比较方便，也正是因为其高效、简洁的特点吸引了许多人。对于小编这种非计算机专业科班出身的工科男，编程效率第一位，人生苦短，我用Python。
下面讲一下Abaqus中如何快速创建Python脚本
1.如何快速创建参数化脚本
我们在操作Abaqus/CAE时，所有动作指令都存储在工作目录下的abaqus.rpy文件中，abaqus.rpy是实时更新的，每操作一步就会更新一下，包括对视图的操作都会记录在内，因此可以直接修改abaqus.rpy文件来获得参数化建模脚本。
另外，当保存自己创建的CAE模型时，与模型同名的会出现一个.jnl的文件，该文件记录的也是建模过程中的操作指令，不过不包含一些视图操作。代码更为简练，用户同样可以修改此文件来获取脚本。
例如，下面几句是rpy中获得的指令：
p = mdb.models['Model-1'].parts['Ball']
session.viewports['Viewport: 1'].setValues(displayedObject=p)
session.viewports['Viewport: 1'].partDisplay.setValues(sectionAssignments=ON,
engineeringFeatures=ON)
session.viewports['Viewport: 1'].partDisplay.geometryOptions.setValues(
referenceRepresentation=OFF)
p = mdb.models['Model-1'].parts['Bulk']
session.viewports['Viewport: 1'].setValues(displayedObject=p)
a = mdb.models['Model-1'].rootAssembly
session.viewports['Viewport: 1'].setValues(displayedObject=a)
session.viewports['Viewport: 1'].assemblyDisplay.setValues(
optimizationTasks=OFF, geometricRestrictions=OFF, stopConditions=OFF)
下面几句则是.jnl文件中的指令格式：
from part import *
from material import *
from section import *
from optimization import *
from assembly import *
from step import *
from interaction import *
from load import *
from mesh import *
from job import *
from sketch import *
from visualization import *
from connectorBehavior import *
mdb.jobs['Job-1']._Message(STARTED, {'phase': BATCHPRE_PHASE,
'clientHost': 'taishanbuzuo-PC', 'handle': 0, 'jobName': 'Job-1'})
mdb.jobs['Job-1']._Message(ODB_FILE, {'phase': BATCHPRE_PHASE,
'file': 'D:\\temp\\Job-1.odb', 'jobName': 'Job-1'})
mdb.jobs['Job-1']._Message(COMPLETED, {'phase': BATCHPRE_PHASE,
'message': 'Analysis phase complete', 'jobName': 'Job-1'})
mdb.jobs['Job-1']._Message(STATUS, {'totalTime': 0.0, 'attempts': ' 1U',
'timeIncrement': 0.0001, 'increment': 1, 'stepTime': 0.0, 'step': 1,
'jobName': 'Job-1', 'severe': 1, 'iterations': 12, 'phase': STANDARD_PHASE,
'equilibrium': 11})
2.python脚本的格式控制
在修改由.rpy或者.jnl文件获取的代码时，经常会出现下面这种格式的语句：
p = mdb.models['Model-1'].parts['Part-1']
f = p.faces
faces = f.getSequenceFromMask(mask=('[#2 ]', ), )
p.Set(faces=faces, name='Set-2')
上述语句中对于一个和特征的索引采用的是一种掩码的方式，即getSequenceFromMask()函数，我们是无法确定自己所需对象的掩码的。因此，就需要采用其他更直观的方式获取用户所需要的对象。下面将介绍如何转换.rpy文件以及.jnl文件的指令输出格式。
第一种，在CAE主视图下方的命令交互行输入以下指令：
>>>session.journalOptions.setValues(replayGeometry=COORDINATE,recoverGeometry= COORDINATE)
运行上述指令之后，在CAE中重复上述set的建立过程，将set命名为“set-3”,类型选择Geometry，且仍旧选择同一平面作为该集合对象。操作完成后，重新查阅当前工作目录下的Abaqus.rpy文件，代码会变成如下形式：
p = mdb.models['Model-1'].parts['Part-1']
f = p.faces
faces = f.findAt(((20.211912, 3.333333, 20.0), ))
p.Set(faces=faces, name='Set-3')
此时对象faces的索引方式已经转换为findAt()函数配合点坐标的方式。
第二种：在Abaqus GUI命令行交互窗口输入以下指令：
>>>session.journalOptions.setValues(replayGeometry=INDEX,recoverGeometry=INDEX)
上述命令执行完后，再次重复建立一个集合，命名为“set-4”，集合类型和对象同上。再次查看工作目录下的Abaqus.rpy文件，其最新更新内容如下：
p = mdb.models['Model-1'].parts['Part-1']
f = p.faces
faces = f[1:2]
p.Set(faces=faces, name='Set-4')
此时选取对象faces的索引方式已经转换为实际特征索引号的方式。按照同样的道理，读者可以建立相同的单元集合或者节点集合来检验上述区别，一般地，在Abaqus的GUI程序开发中，优先选择这两种对象索引方式，更具有通用性。
3.python脚本的执行
一种是在Abaqus/CAE主界面下方命令行输入，如下图所示。
第一种脚本运行方法

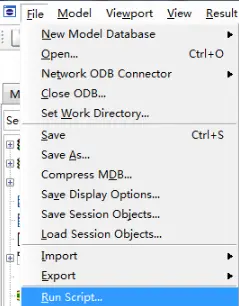

另一种，将自己的脚本存为.py文件，然后在File→Run Script中选择该文件运行。
第二种脚本运行方法
给大家分享一个Abaqus帮助文档中的复合材料特征值屈曲分析案例的建模脚本，包含几何、材料、属性、网格、分析步、网格、装配、边界载荷、任务提交等完整建模过程，感兴趣的可以关注“复合材料力学”微信公众号，后台回复“打击盗版003”即可获取源代码下载链接，关键字太长可以直接复制。
复合材料力学微信公众号

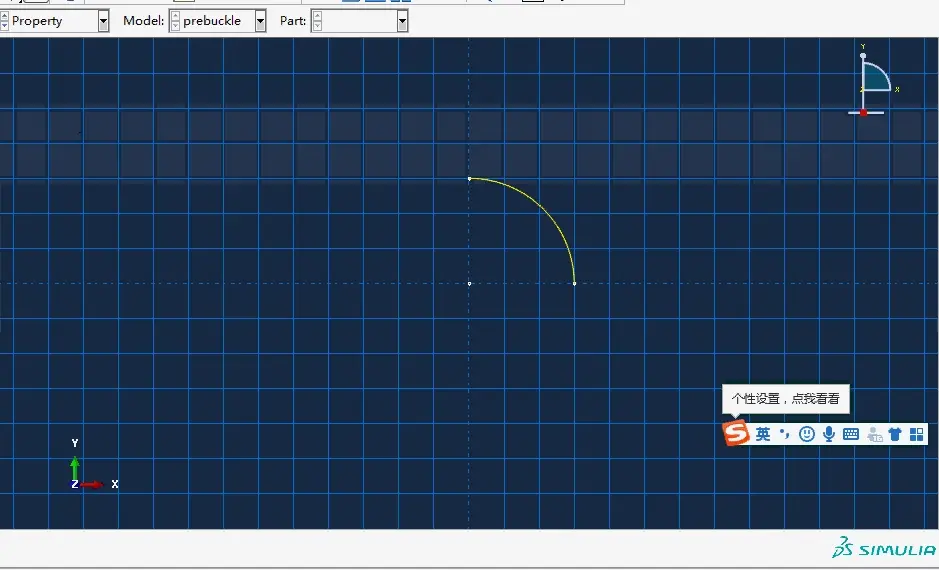

代码执行效果：
代码执行效果
代码结尾是自动提交计算的指令，如果不想让它自动提交，可以部分删除，计算结果如下：
应变云图
