从入门到进阶:ABAQUS用户定义单元UEL与VUEL详解

给大家简单讲一讲ABAQUS中的压电耦合单元C3D8E。

那么什么叫压电耦合单元呢,简单的说就是你给它加载电压(电势的差,ABAQUS中为位移加载),那么就会引起单元力学场的变化,比如位移、应力、应变等等;同样的你给它加载力或者位移,亦会引起单元电场的变化。



单元压电耦合场的广义本构方程表示如下:


即为:广义应力=广义弹性矩阵·广义应变。其中广义力中D为电位移,广义应变中E为电场强度。

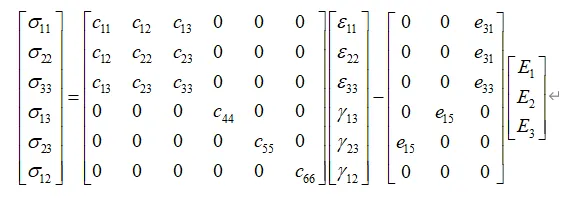

在广义弹性矩阵中,C矩阵为力学场的弹性矩阵,e矩阵为压电常数矩阵,右下角为介电常数矩阵。亦可展开如下表示(某种材料的参数,如果是特殊材料e矩阵中非0常数会更多或者更少,由材料本身决定)。

ABAQUS用户定义单元UEL与VUEL从入门到放弃系列2的图2

ABAQUS用户定义单元UEL与VUEL从入门到放弃系列2的图3

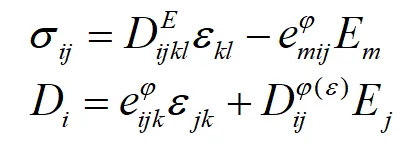

本构关系的张量表达式为:



其中,广义应变的有限元格式可表示为:


其中,电场强度E为负的电势梯度:

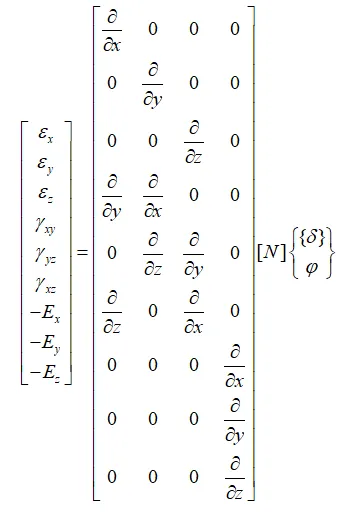

则广义应变列阵记为:


那么,单元的刚度矩阵可以表示为:


其中Kuu为C3D8原本的刚度矩阵,Kuv与Kvu为压电耦合刚度矩阵,Kvv为电场的广义刚度矩阵。

ABAQUS中的C3D8和C3D8E都是做了一些刚度修正的,比如C3D8为了防止单元自锁,采用了B-Bar方法,得出的刚度矩阵是介于C3D8和C3D8R之间的值,同样的C3D8E也有一些类似的修正,以下我将提供一个不包含修正的版本,对ABAQUS刚度修正方法感兴趣的朋友可以去拿去跟ABAQUS CAE对比。
