ABAQUS UEL二次开发（动力隐式C3D8自定义单元）教程

概述：开发了适用于静力通用、频率分析和动力隐式（固定增量步长和自适应增量步长均可）的三维八节点线性UEL，即ABAQUS自带的C3D8单元，该UEL考虑了B-BAR修正，避免体积锁死。采用编写的UEL，分别设置了静力通用分析步、频率分析和动力隐式分析步，将计算结果与ABAQUS对比，位移、速度和加速度与ABAQUS均保持一致，说明该UEL复现了一小部分C3D8单元的计算功能。

（一）模型信息

悬臂梁尺寸：10x10x100，密度1e10，密度200，泊松比0.25。不设置单位，纯验证。

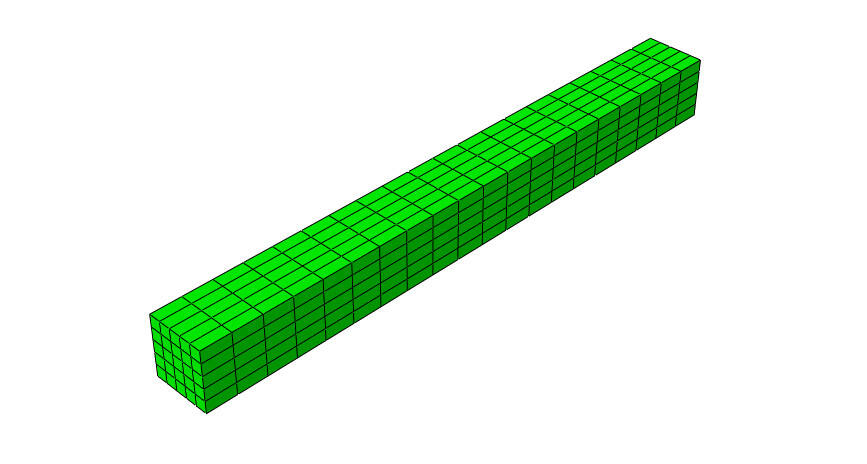

网格如下图：，每个单元尺寸为：2x2x5。

（二）静力分析

边界条件如下图：

荷载大小为：1e6，采用固定增量步长，计算总时长为10（静力计算中计算时长无意义，仅为验证设置），增量步长为0.01，总增量步数为1000。

总位移云图如下图：

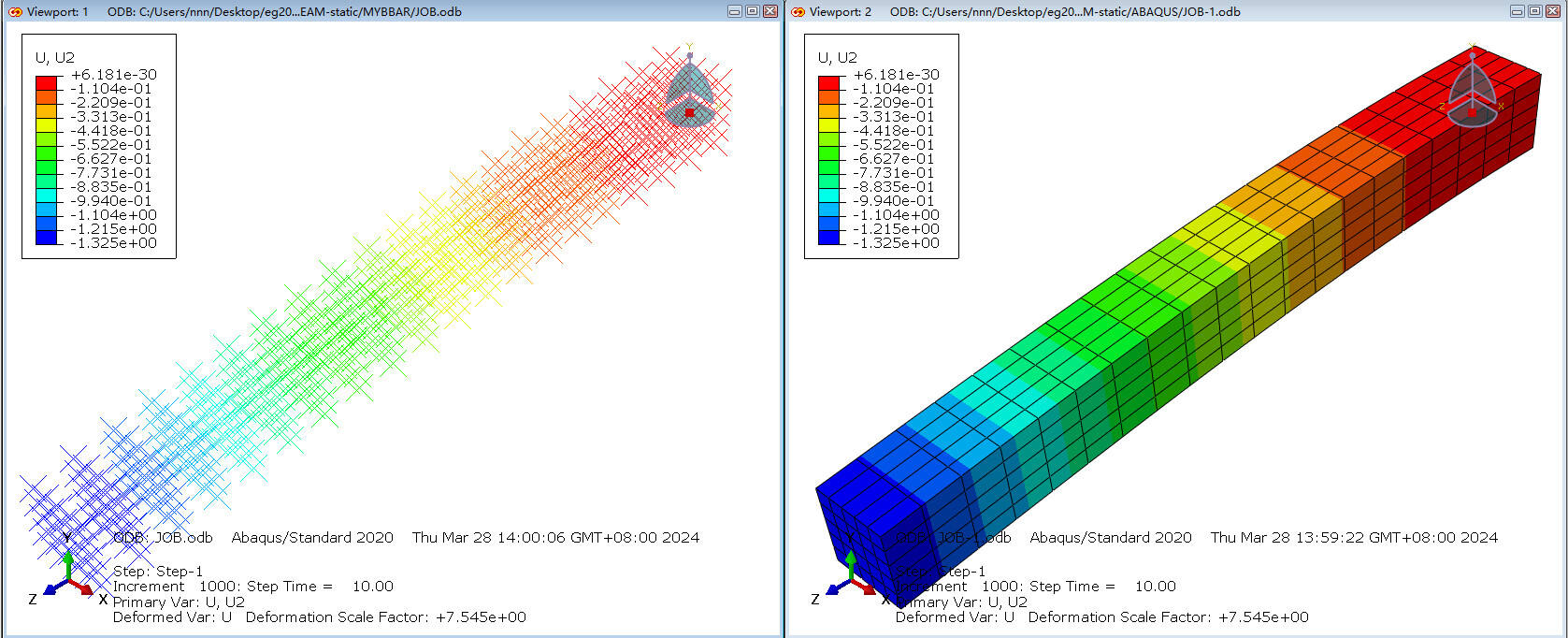

加载向（U2、Y向）位移云图如下图：

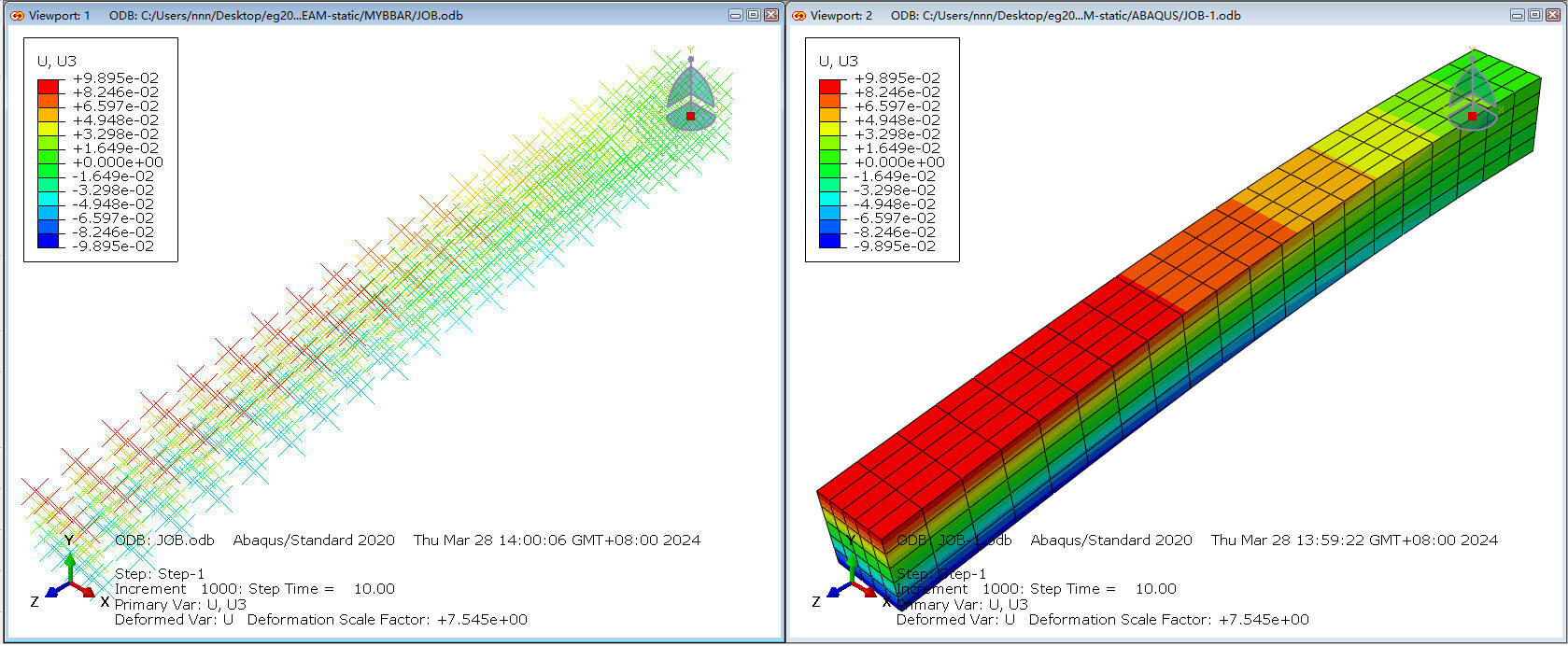

梁向（U3，z向）位移云图如下图：

U1，x向位移云图如下图：

悬臂端角点加载向位移-荷载历程如下图：

注意这里的时间并没有物理意义，在静力通用分析步中仅仅是增量步的计算意义。

（三）频率分析

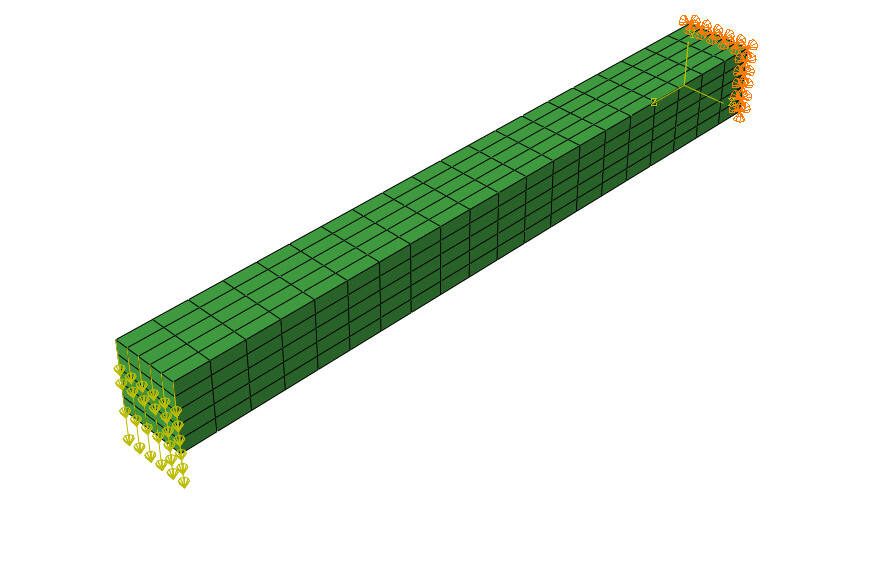

边界条件，梁一端固定。计算前100阶频率信息。

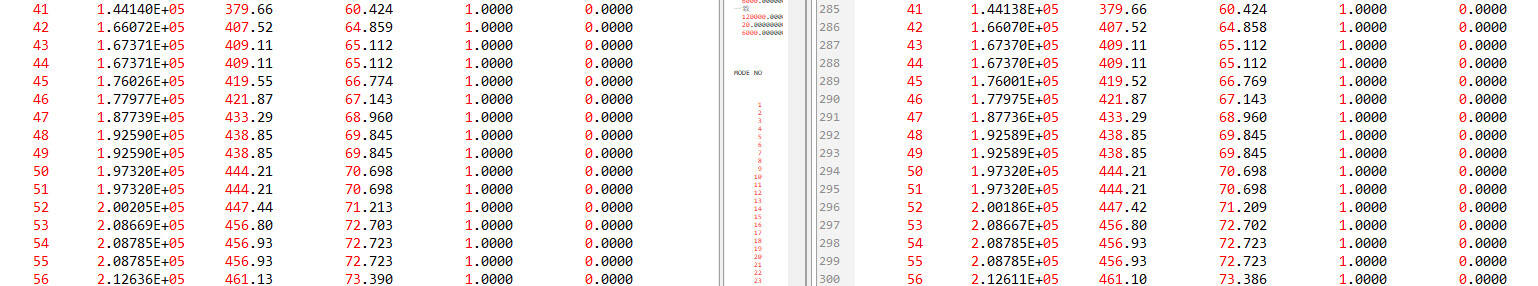

1~41

41~56

55~100

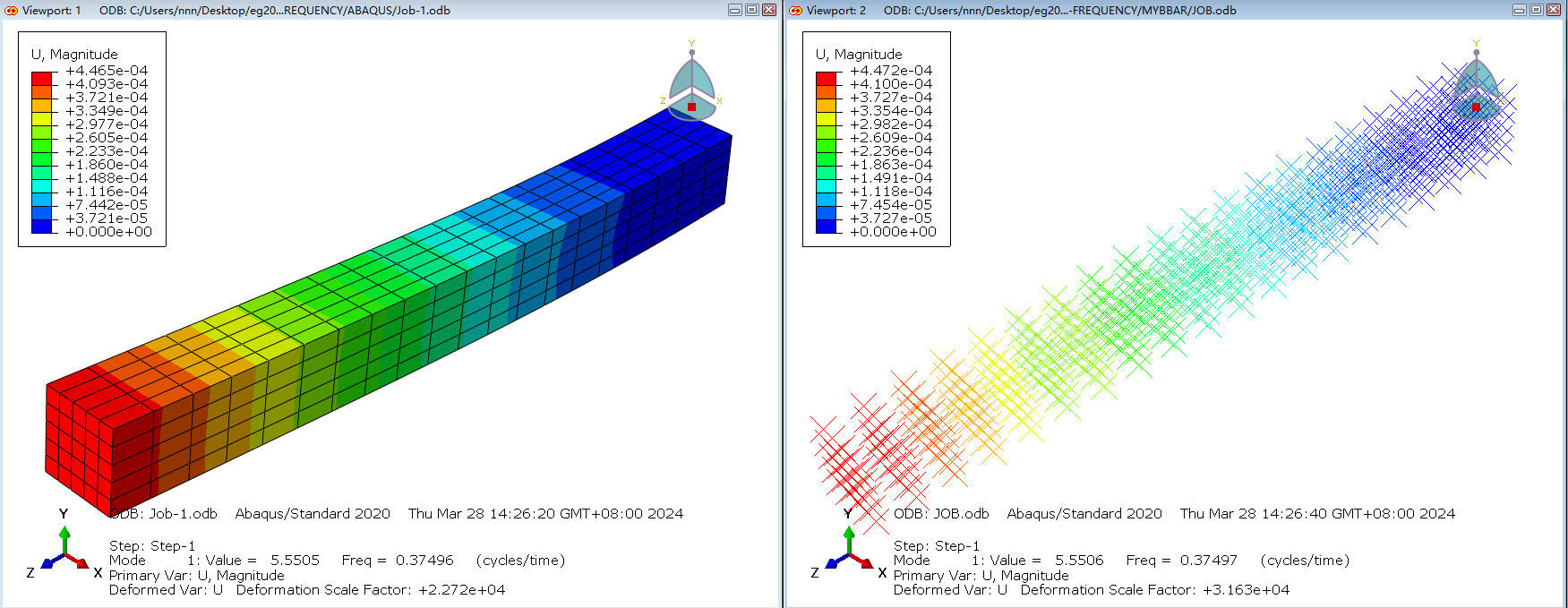

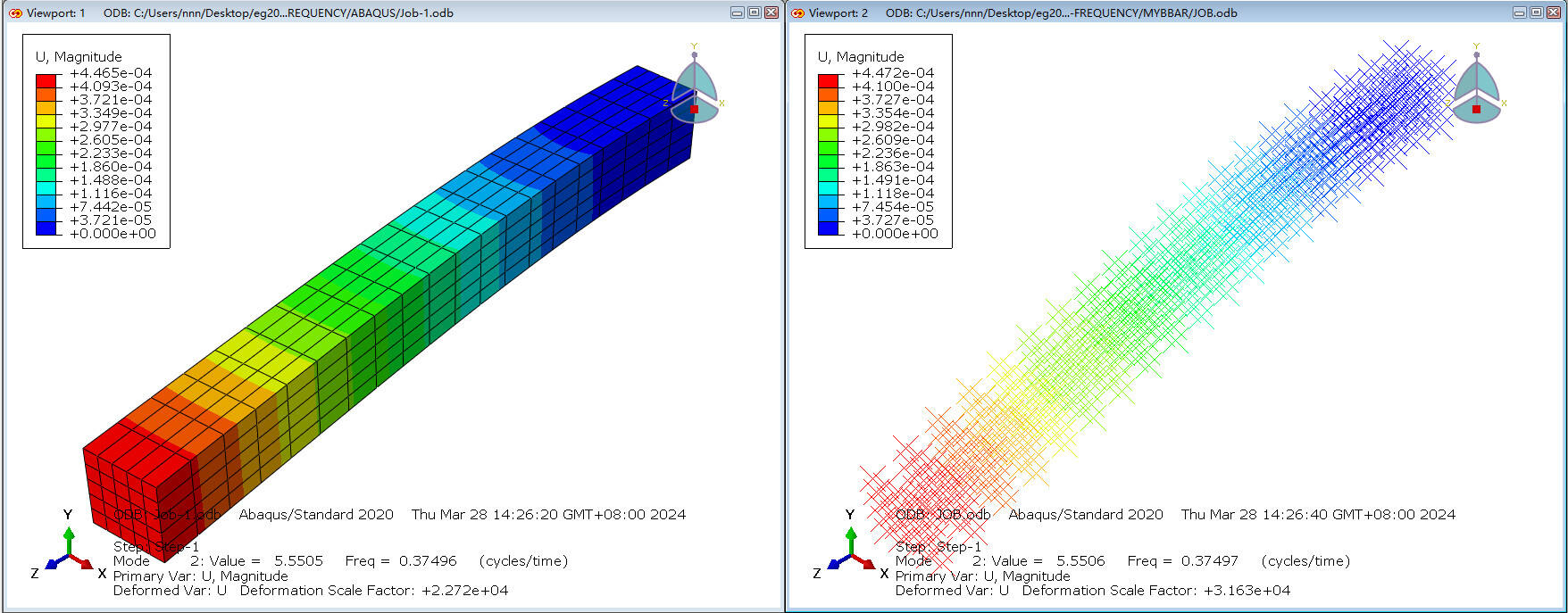

第1阶振型如下图：

第2阶振型如下图：

第3阶振型如下图：

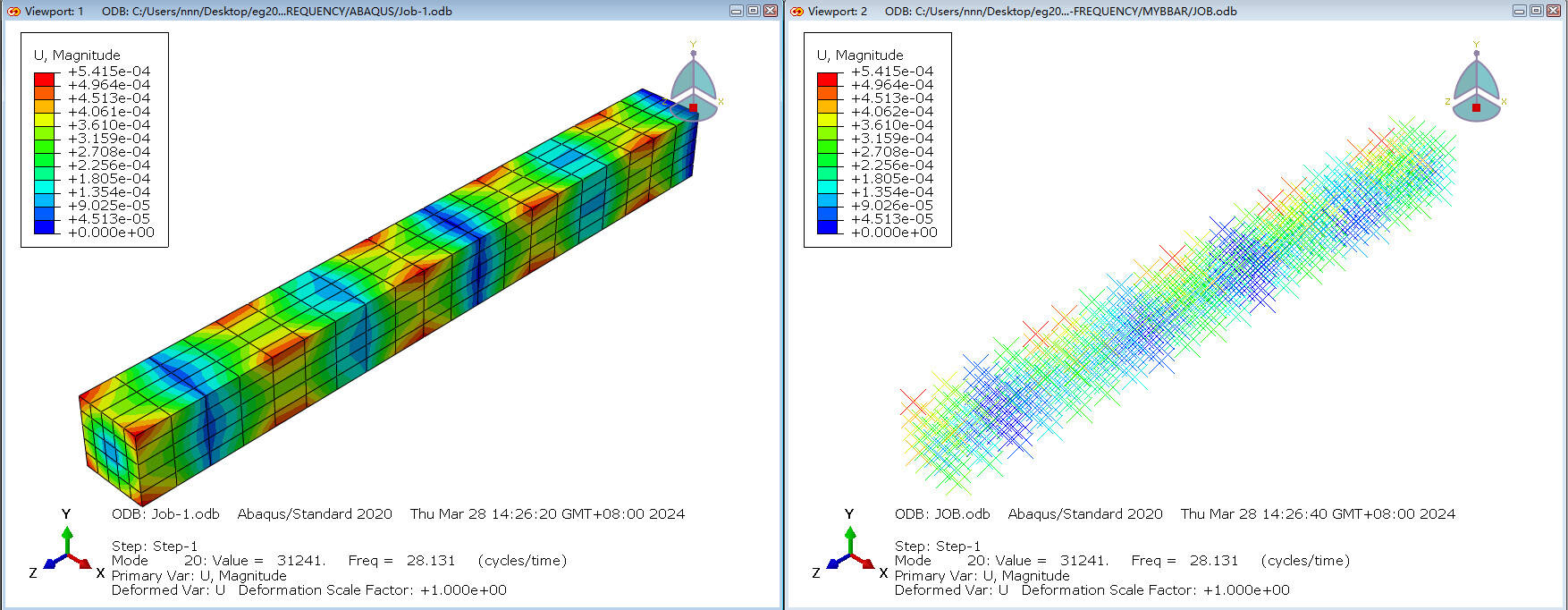

第20阶振型如下图：

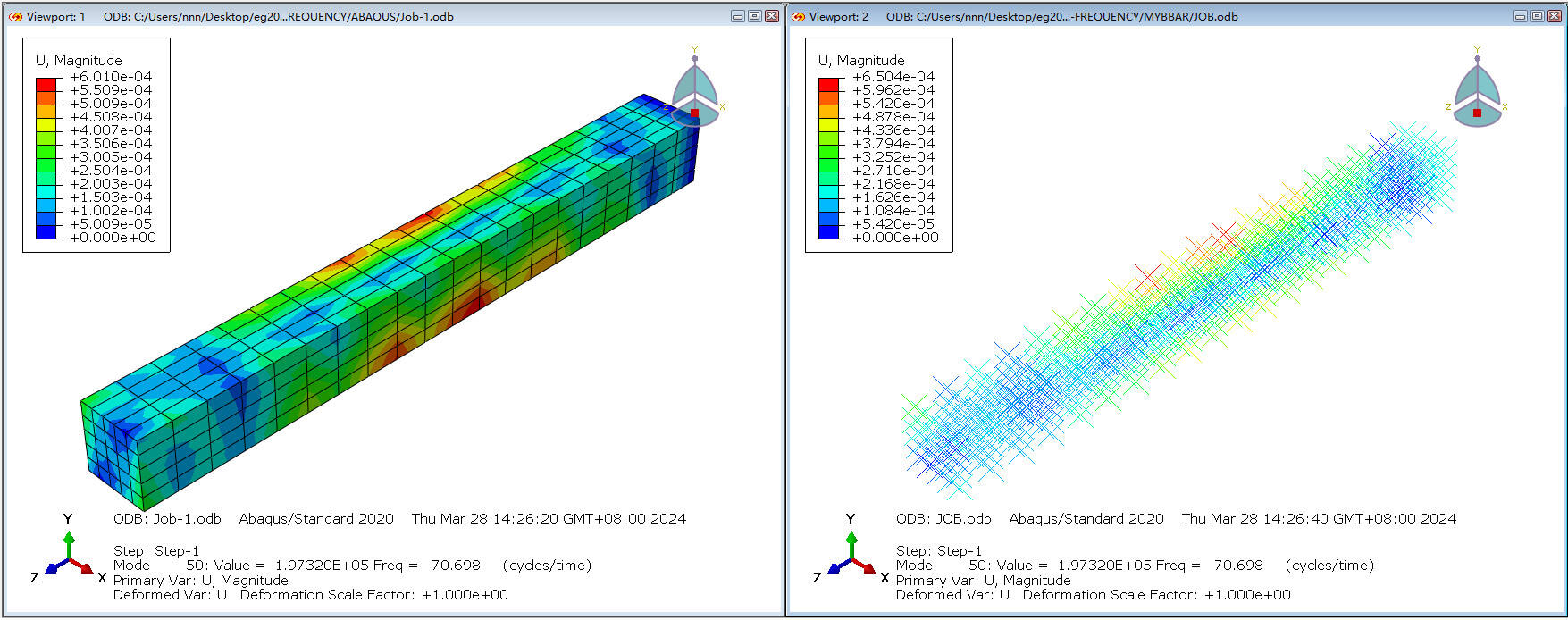

第50阶振型如下图：

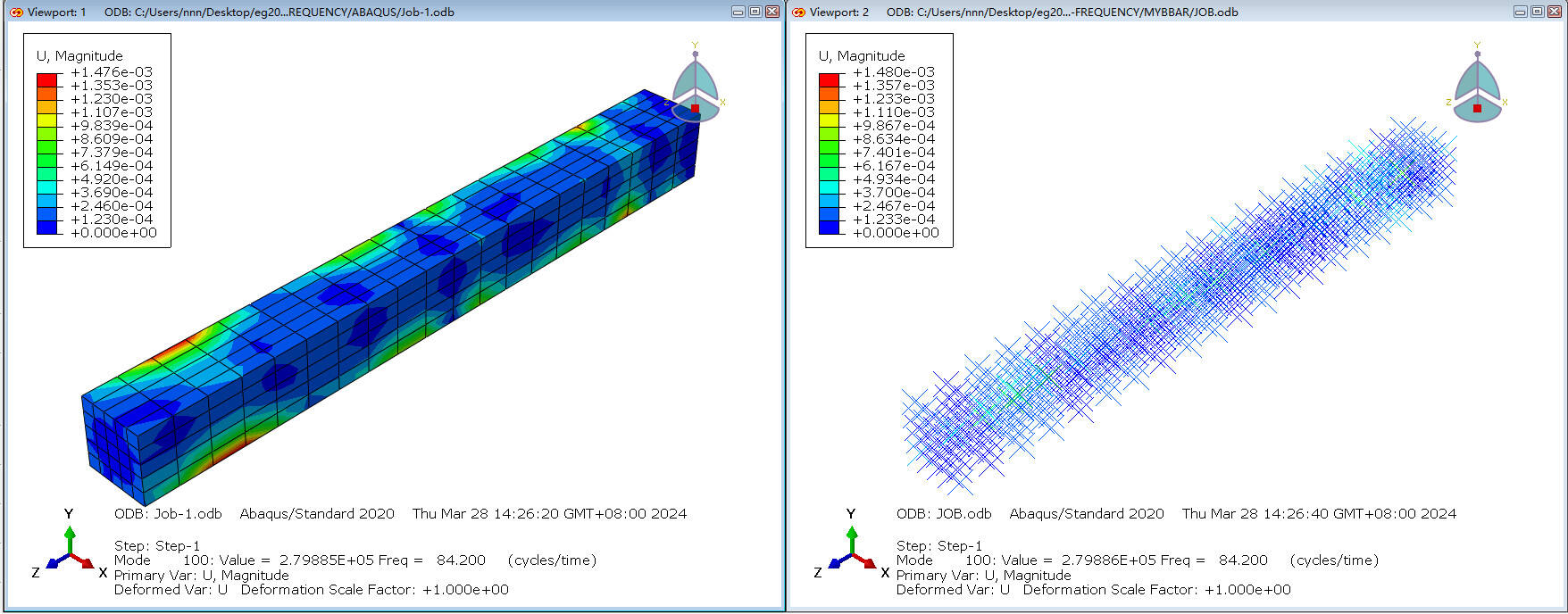

第100阶振型如下图：

（四）动力隐式分析

给悬臂端节点集合施加简谐荷载，荷载示意如下图：

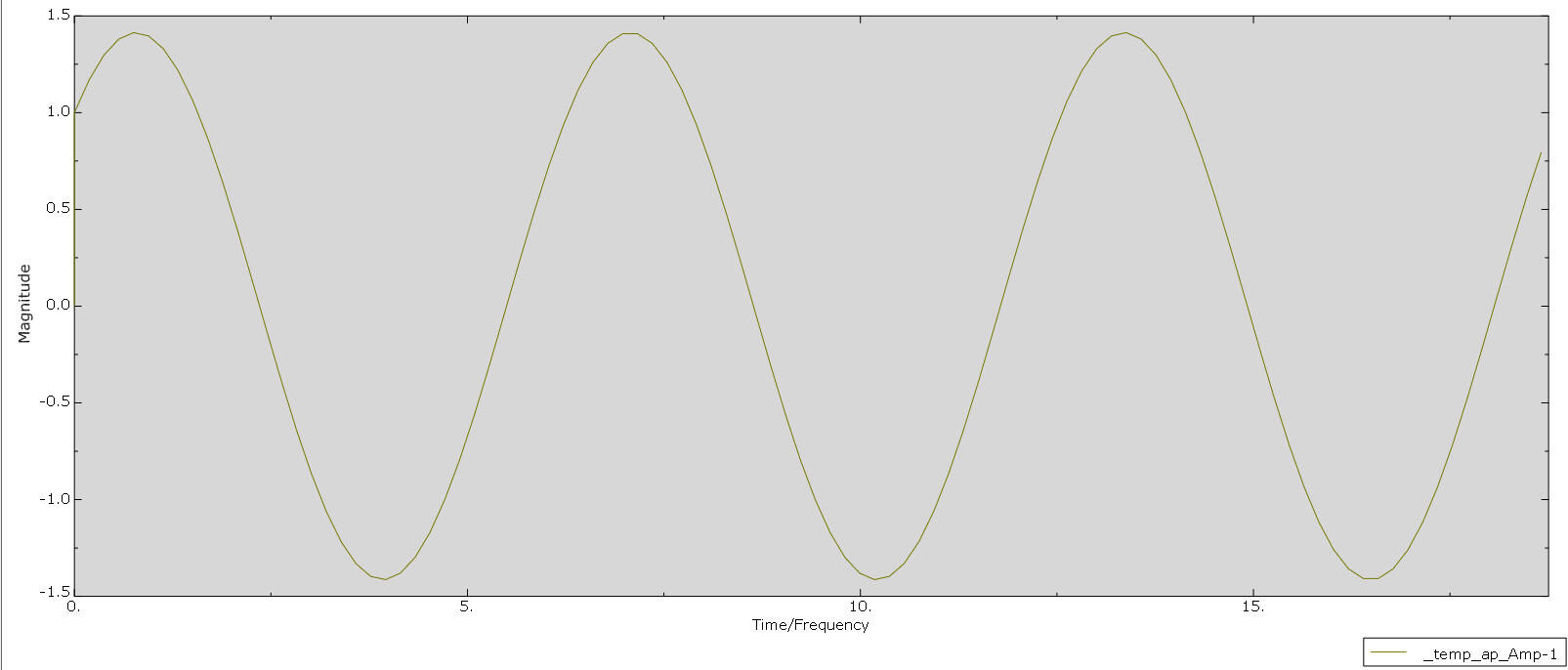

简谐荷载曲线如下图：

INP文件定义为：

*Amplitude, name=Amp-1, definition=PERIODIC
1,              1.,              0.,              0.
             1.,              1.

荷载幅值为：1e6，即：

*Cload, amplitude=Amp-1
Part-1-1.forced, 2, -1e+06

悬臂端角点加载向（U2）位移时程曲线如下图：

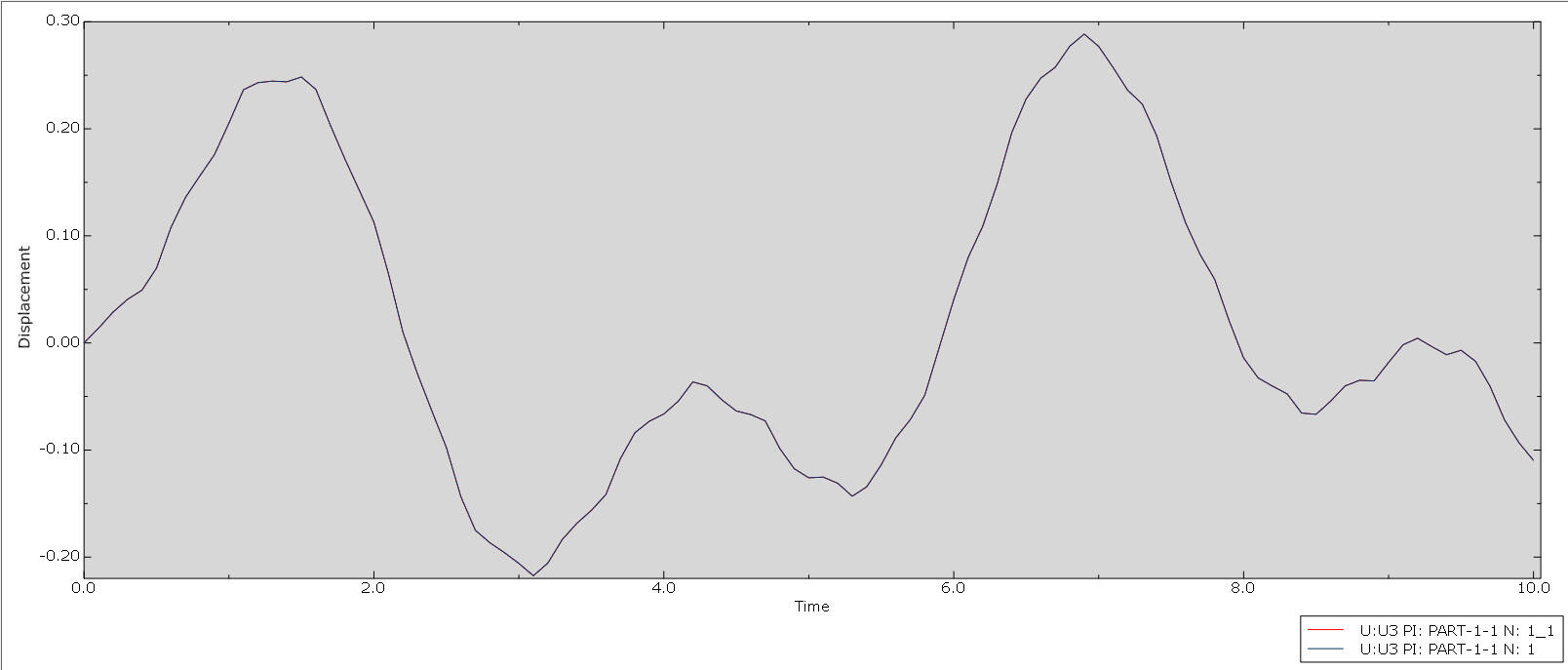

悬臂端角点轴向（U3）位移时程曲线如下图：

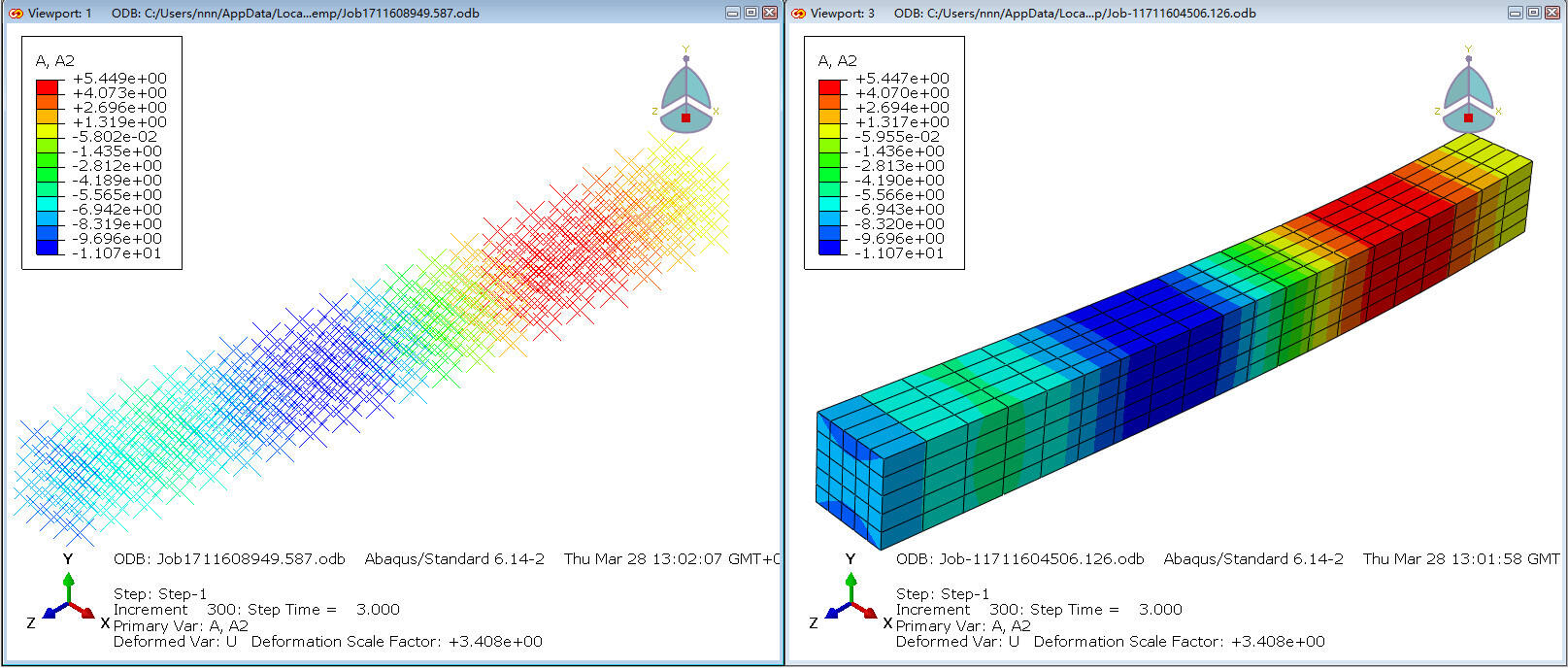

第3s加载向加速度云图如下图：

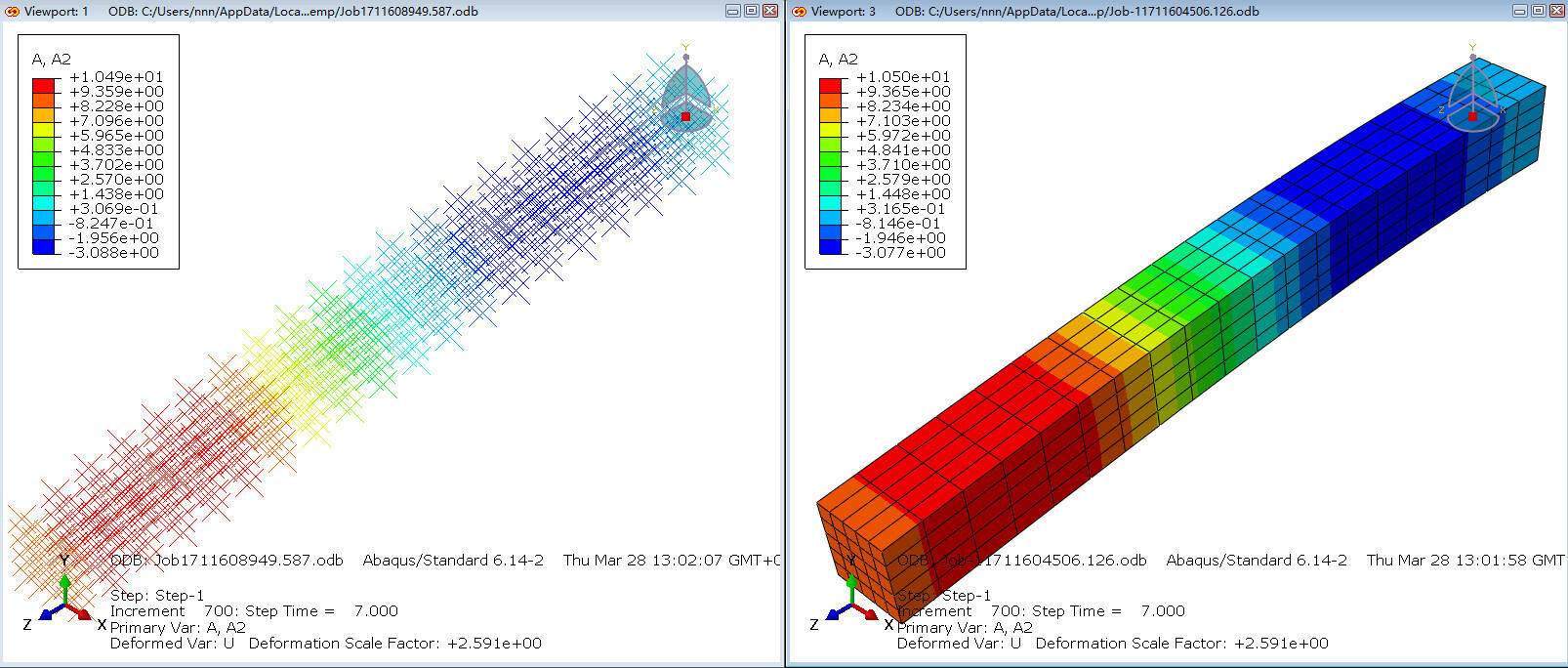

第7s加载向加速度云图如下图：

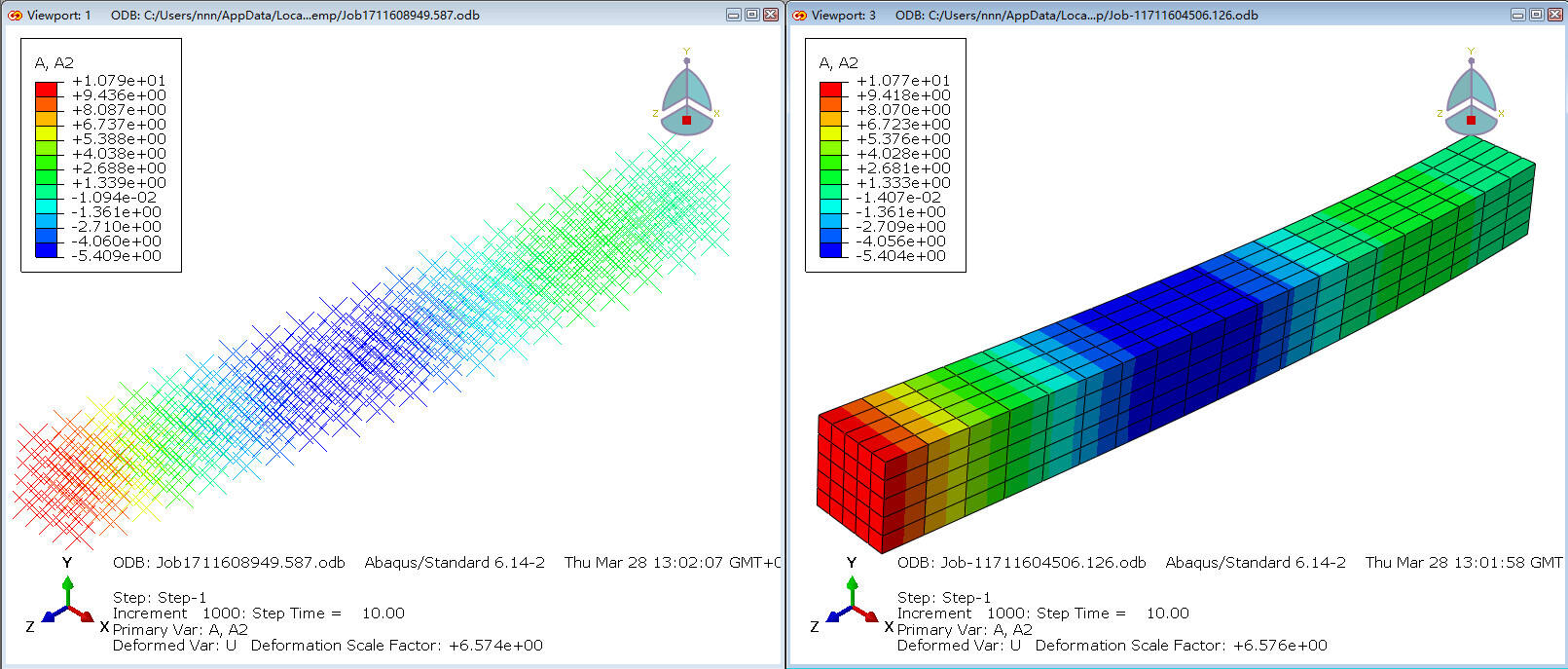

第10s加载向加速度云图如下图：

（五）结语

该UEL的BBAR修正部分，参考了帖子：https://www.jishulink.com/post/05a24d5b-ca1d-4206-861d-633f702a80d7。

得到了发帖者的帮助。向发帖者表示感谢！
