JYLRB插件一键生成ABAQUS橡胶支座模型:高效便捷

【注意】:该插件可自动生产有限元模型,包括 模型、相互作用、网格划分、橡胶本构(多种可选)、荷载 等,可直接修改荷载条件进行分析。


【常见问题】水平滞回曲线可非常好好拟合试验支座曲线,竖向刚度(由于支座产品不同)需根据试验确定体积模量进行调整分析。


【版本修订】目前可适用于6.14~最新版本,欢迎下载使用!



【导读】

为了方便大家在分析橡胶支座时的建模,笔者基于abaqus">ABAQUS平台开发了一种一键生成橡胶支座插件 (JYLRB),该插件仅需在操作界面设置支座直径、铅芯直径、封板厚度、橡胶厚度、钢板厚度、橡胶层数、钢材屈服应力、面压、所选择的橡胶本构模型以及剪切模量即可生成橡胶支座模型。

内容包括部件的建立及装配、各部件本构模型的设置、分析步的设置、相互作用的设置、边界条件及荷载的施加、网格划分、作业生成。该插件省去了繁琐的建模步骤,以及本构模型的计算,使用者仅需根据自身需要在模型上微调,可用于隔震支座及结构的精细化分析。

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图2 【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图3

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图4

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图5


【程序可解决的问题】

在使用ABAQUS平台对橡胶支座进行分析,动自己的小手进行建模时,由于橡胶与钢板的接触面众多,在设置相互作用时过程繁琐且很容易出错,消耗去大家大量的时间。本着能偷懒就偷懒的原则,笔者开发了这款插件。并且在进行分析时,难点在于橡胶支座超弹性材料本构的设置,橡胶材料的力学性能和金属材料的力学性能有很大区别,如弹性,大变形,不可压缩等。超弹性材料都有显著的特征:

1)能承受大弹性(可恢复)变形,应变可达100-450%;

2)由于材料分子链的拉直引起变形, 所以在外加应力作用下, 体积变化很小。因此, 超弹体几乎是不可压缩的;

3)应力-应变关系呈现出高度的非线性;通常, 拉伸状态下, 材料先软化再硬化,而压缩时材料急剧硬化。

众多的超弹性本构模型该选哪一种?里面的参数如何计算并设置?而参数的设置对正确分析其力学性能至关重要。



基于此,笔者开发了ABAQUS橡胶支座JYLRB插件,只需要设置相关参数及选取相关本构模型,模型便可一秒钟生成,与大家分享。

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图6

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图7

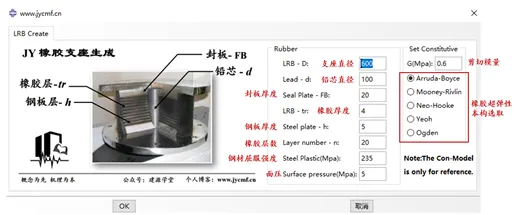

【操作界面】

操作界面各参数意义:

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图8【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图9

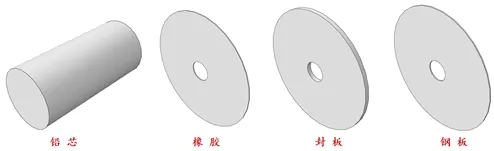

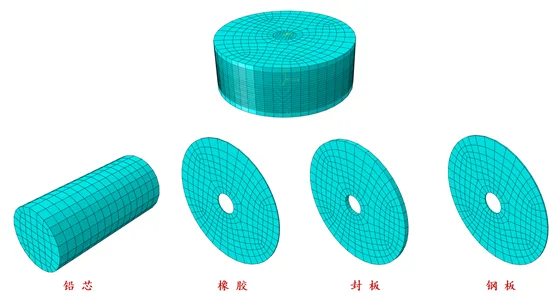

各部件生成:

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图10【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图11


各部件装配:

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图12【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图13

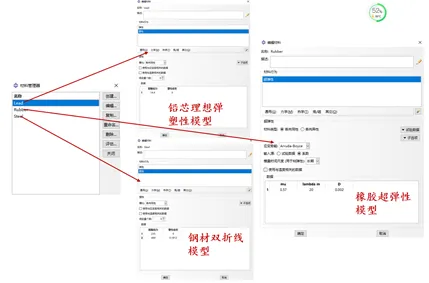

本构生成:

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图14【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图15

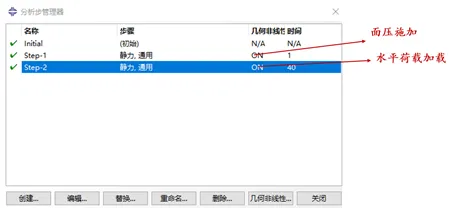

分析步生成:

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图16【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图17


相互作用设置:

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图18【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图19

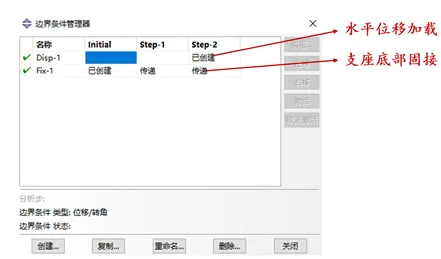

荷载及边界条件设置:

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图20

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图21【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图22

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图23


网格划分:

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图24【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图25

【橡胶LRB支座插件正确性验证】

1. 有限元模型建立

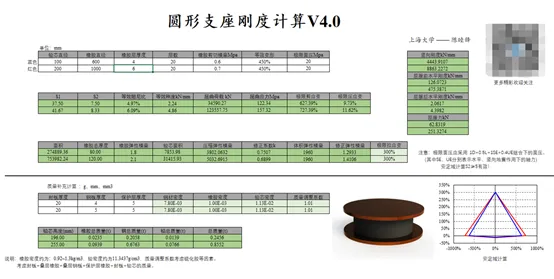

为了验证所编子程序的合理性与正确性,针对于常用的五种超弹性本构模型,分别为Arruda-Boyce模型、Mooney-Rivlin模型、Neo-Hooke模型、Yeoh模型及Ogden模型,生成橡胶支座模型。选用JY橡胶支座计算插件进行验算,其准确性已经过验证,有关插件介绍详见推文:

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图26【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图27

分别建立了五个有限元模型,除了所选取的橡胶超弹性模型本构不同,其余参数均相同,保持默认,最大剪应变为400%,逐级加载。不考虑支座在大变形下的硬化现象,仅对比200%剪应变下插件模拟曲线及理论曲线。所有模型的以所选本构模型命名。



2. 本构正确性验证

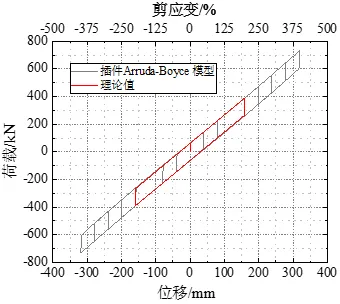

Arruda-Boyce模型验证:

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图28【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图29

Mooney-Rivlin模型验证:

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图30【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图31

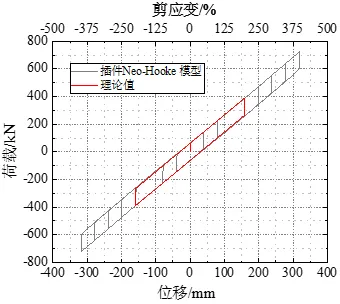

Neo-Hooke模型验证:

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图32【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图33

Ogden模型验证:

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图34

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图35【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图36

【JY】JYLRB插件:一键生成ABAQUS橡胶支座模型的图37
