片剂压缩过程应力与密度分析模型分享

背景介绍

片剂由于其应用的广泛性,从开创到现在,许多国内外学者对片剂的研究也日趋精确。而在片剂的生产环节中,压缩过程是制片工艺不可忽视的步骤之一。压缩过程看似简单,但实际却是很容易受各种因素的影响,如:药物的理化性质、压缩过程中的力学特性和辅料的合理利用等。片剂是用压片机将颗粒或粉末直接压缩成型,因此压缩过程是制备片剂过程中的一个重要步骤。



仿真介绍

先通过ABAQUS有限元分析软件来模拟施加不同速度时,片剂的质量及内部结构特性有何变化,可得到一个最适宜的压力范围,从而为以后的压片过程中应施加的压力大小提供参考,以制得质量优异的片剂,减少不必要的能源浪费,以及片剂耗损、机械改良等。

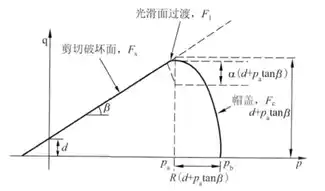

DPC模型

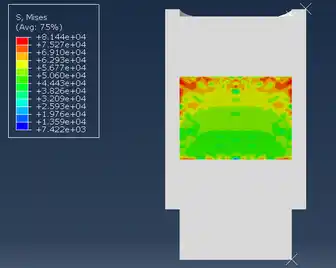

应力可视化

粉体在被压缩直到解压的过程,Mises等效应力由开始主要集中于模型上冲边缘,尤其是靠近中模边缘的区域,而粉体内部的剪切应力呈现正负数值,说明剪切应力的方向存在相反的情况。


应力分析

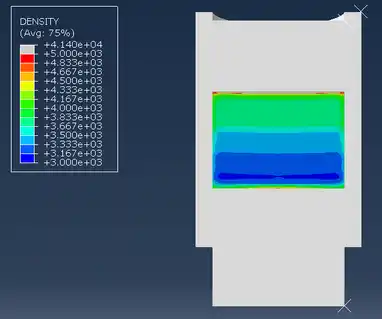

密度可视化

密度的主要分布还是以上下冲以及中模区域最为集中且较大,其中上冲接触位置密度急剧变大,粉体与中模之间的摩擦系数也会对密度产生影响,在片剂压缩过程中,较为适当的摩擦系数才能够制得工艺合格的片剂,在大摩擦系数下制得的片剂则容易产生坏片、裂片、破碎等相关问题。


密度分析



将宏观角度的片剂压缩过程调整到微观尺度,此时片剂原料中微观的粉末颗粒呈球状,在挤压的作用下,粉末颗粒聚集在一起形成整体的片状结构。通过Python构建不同直径的微球,并实现微球在挤压装置中的随机分布。

模型分享005——片剂压缩过程应力和密度分析的图4

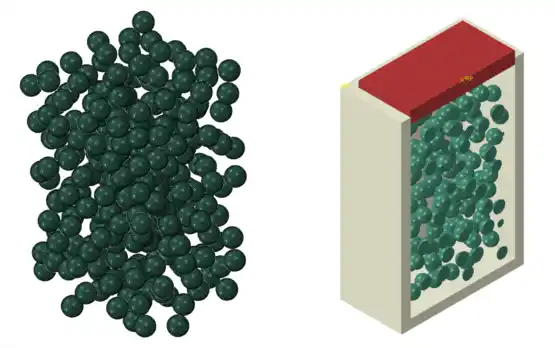

微球随机分布及整体模型



粉末颗粒在模具中受到挤压,在初始阶段,顶端的粉末颗粒受到挤压,并且触碰到模具边缘的颗粒密度也会发生变化。

模型分享005——片剂压缩过程应力和密度分析的图5

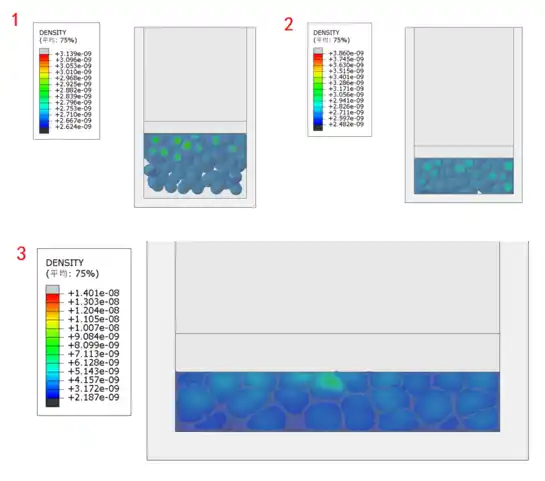

挤压过程中粉末颗粒的密度变化

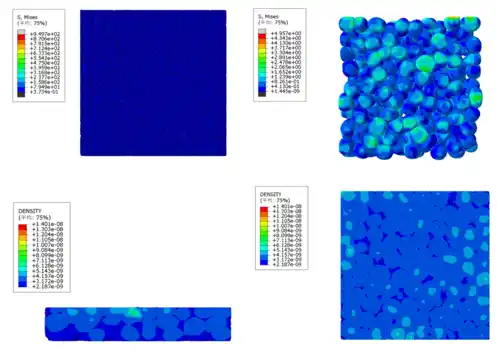

随着挤压的进行,所有粉末在模具底部聚集,密度开始发生改变,粉末颗粒之间的间隙也逐渐减小。最后颗粒之间逐渐压实,形成了稳定的片剂,此外,颗粒之间的尺寸,以及其他物料的加入,也会对片剂的物理性质产生影响,需要进行多角度分析。

模型分享005——片剂压缩过程应力和密度分析的图6

通过添加微信或者QQ可获得指导和CAE文件
