ANSYS复合材料分析:全方位解决方案探索

现代高科技的发展离不开复合材料,复合材料对现代科学技术的发展,有着十分重要的作用。复合材料的研究深度和应用广度及其生产发展的速度和规模,已成为衡量一个国家科学技术先进水平的重要标志之一。


现阶段,我国复合材料行业面临一个新的大发展时期,如城市化进程中大规模的市政建设、新能源的利用和大规模开发、环境保护政策的出台、汽车工业的发展、大规模的铁路建设、大飞机项目等。在巨大的市场需求牵引下,复合材料产业的发展将有很广阔的发展空间。



01 复合材料介绍

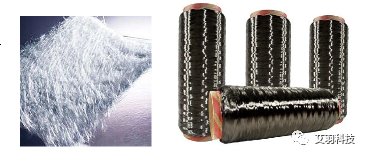

复合材料(Composite Materials),是由两种或两种以上不同性质的材料,通过物理或化学的方法,在宏观上组成具有新性能的材料。各种材料在性能上取长补短。

1)复合材料的分类


  • 颗粒增强复合材料
  • 纤维增强复合材料




2)应用领域

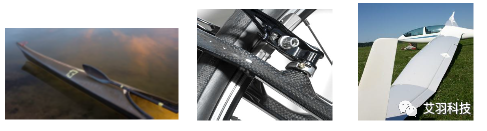

航空航天、风能、运动娱乐、建筑行业、汽车行业、船舶行业、国防领域……



02 ANSYS复合材料分析技术

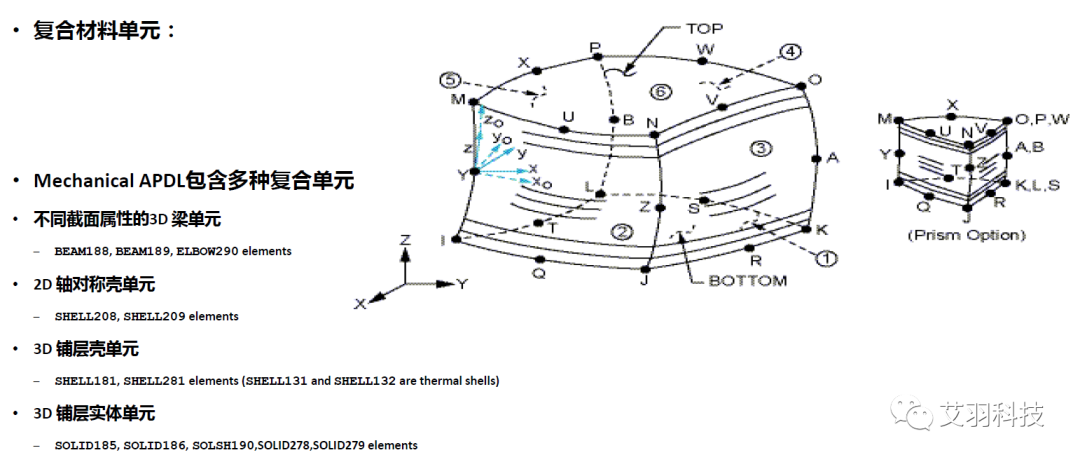

1)复合材料单元


2)Mechanical APDL包含多种复合单元

  • 不同截面属性的3D梁单元


BEAM188,BEAM189,ELBOW290 elements

  • 2D轴对称壳单元


SHELL208,SHELL209 elements

  • 3D铺层壳单元


SHELL181,SHELL281 elements  (SHELL131 and SHELL 132 are thermal shells)

  • 3D铺层实体单元


SLOID185,SOLID186,SOLSH190,SOLID278,SOLID279 elements

  • 厚度方向仅采用一个单元,模拟复合材料的铺层力学性能 不需要单独的对每层划分网格
  • 可以采用多种失效准则,对复合材料的强度进行评估 最大应变准则 最大应力准则 Tsai-Wu 准则 用户自定义准则




03ANSYS Composite PrepPost介绍


1)ANSYS ACP的主要功能

  • 创建各种形式的复合材料模型
  • 定义复合材料的铺层设置
  • 定义复合材料的纤维方向
  • 对复合材料结构进行评估 评估每层的应力情况 计算复合材料的失效

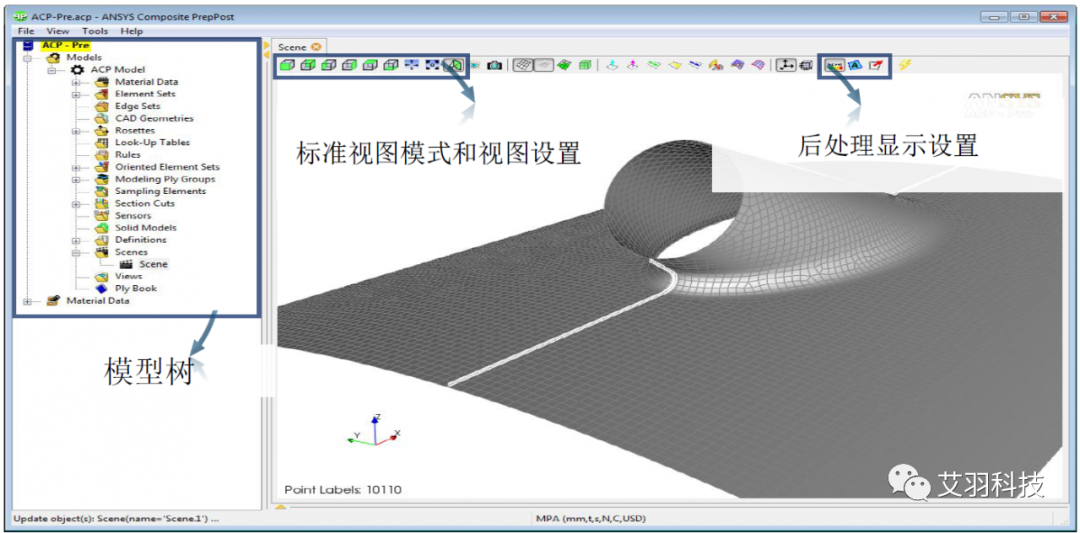

2)ANCYS ACP分析流程


3)ACP与ANSYS数据传递

4)ACP完全整合于ANSYS Workbench平台

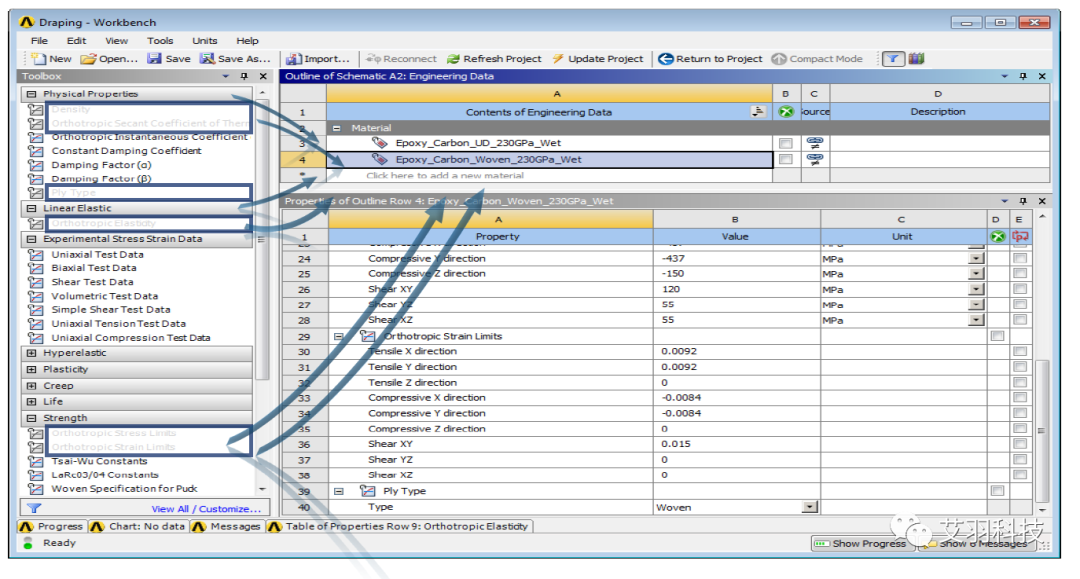

5)定义材料属性

  • 材料属性的定义同样在ANSYS材料库中进行
  • 定义材料属性的过程中需要考虑纤维的影响

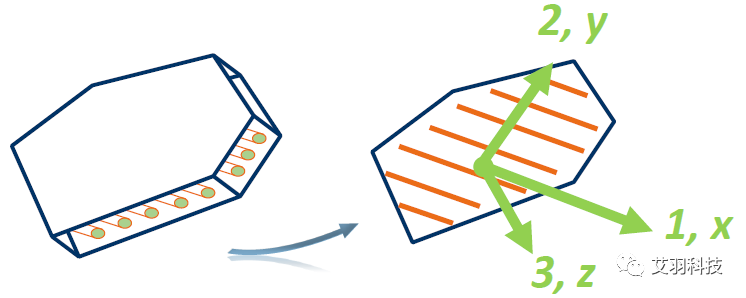

  • 必须的材料属性设置 x, y, z三个方向的杨氏模型 xy, yz, xz三个方向的剪切模量 xy, yz, xz三个方向的泊松比

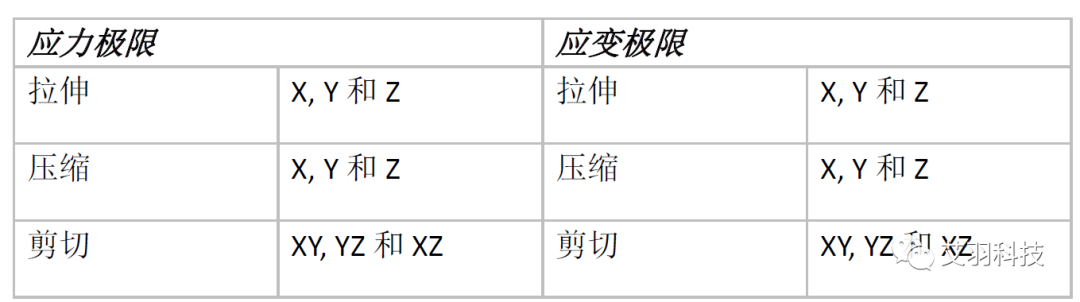

  • 失效准则需要定义应力极限值和应变极限值
  • 应力极限值和应变极限值在拉伸和压缩方向一般是不同的

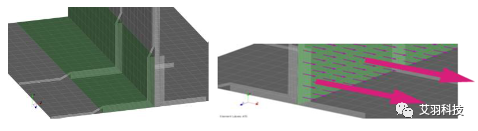

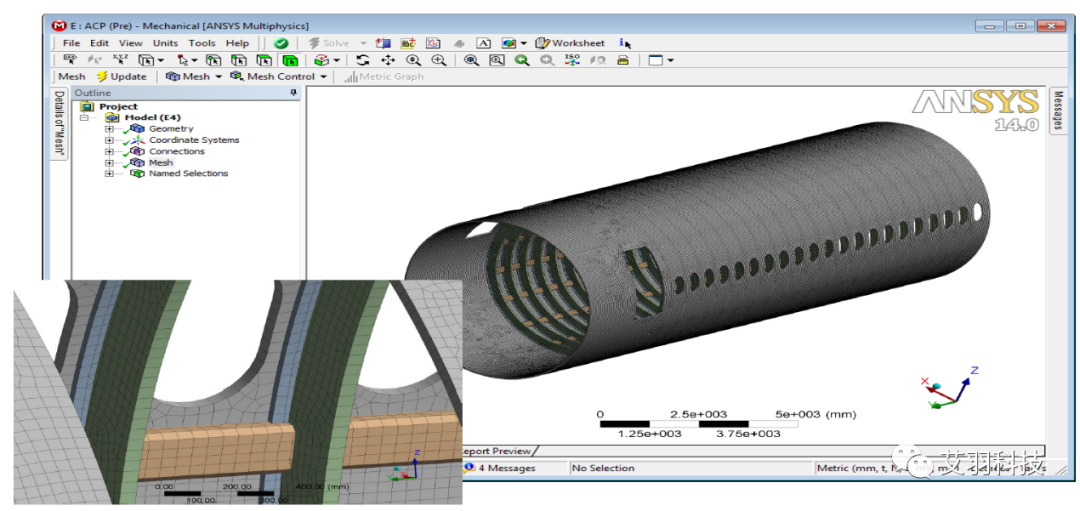

6)生成网格

  • 网格划分过程与普通静力学通用
  • Mesh中所有的尺寸和选项控制都可以使用
  • 复合材料的建模分析,以面体的网格为起点
  • ACP同样能够进行实体复合材料的分析



7)ANSYS ACP


8)铺层设置

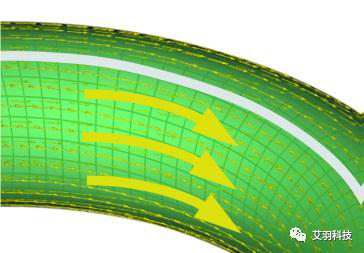

  • 复合材料铺层设置 采用的纤维层(fabric) 确定需要铺层的位置 铺层的参考方向 增强纤维的方向(厚度方向)








9)分析求解

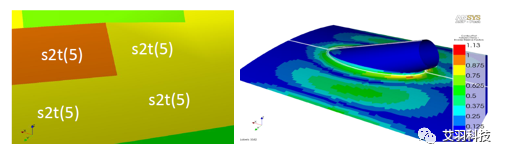

10)后处理

  • Max. Strain & Max. Stress
  • Tsai-Wu
  • Tsai-Hill
  • Hashin
  • Puck
  • LaRC
  • Cuntze
  • Face Sheet Wrinkling
  • Core Failure


  • 可以在后处理查看
  • 失效准则
  • 失效模式
  • 关键层
  • 临界载荷步



04ACP基本功能总结


  • 完全集成于Workbench平台
  • 直观的创建复合材料铺层
  • 依据制造的过程创建模型
  • 简单高效的修改铺层设置
  • 包含目前通用的失效准则
  • 高效的后处理过程
