1 前言

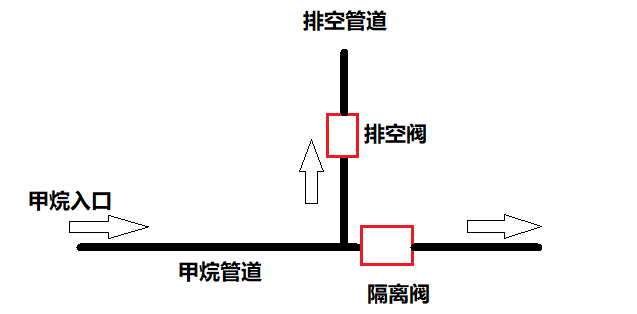

本案例来自如下的工程实际,一根甲烷管道上游连接甲烷气瓶,在更换气瓶时,外部空气难免会进入到隔离阀上游的管道。为避免空气混入到隔离阀下游进入下游设备,需要在隔离阀前安装排空管道和排空阀,在打开隔离阀前先通过排空管道将上游的可能存在的空气排放掉。本案例模拟排空管道的排放功能。
2 建模与设置
建立如下的二维管道模型,管道长度500mm,内径20mm,排空管道长度100mm,内径20mm。实际上,为了更好的排空效果,排空管需尽可能靠近隔离阀。为此,本案例建立了两个模型,区别了排空管道的近端布置和远端布置的效果。
求解设置相对简单,不做冗述。采用标准k-e湍流模型,入口为速度入口,组分为100%甲烷,流速2m/s;出口为压力出口;初始化管内速度为静止,组分全部为空气;设置两个监视器,分别监测阀前的空气摩尔分数和排放口的甲烷摩尔分数。
3 计算结果
3.1 近端布置

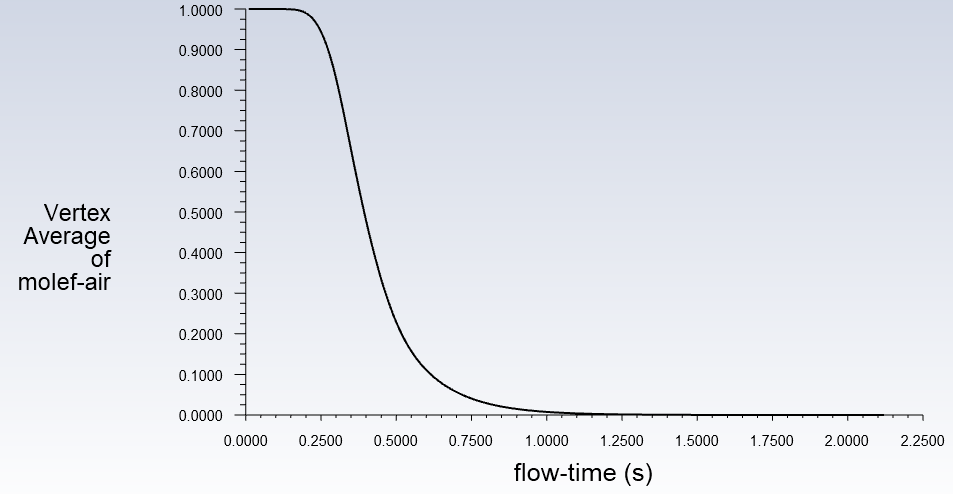

阀前的空气摩尔分数随时间变化如下,可以看出经过不到2s时间,阀前的空气基本被排除干净。

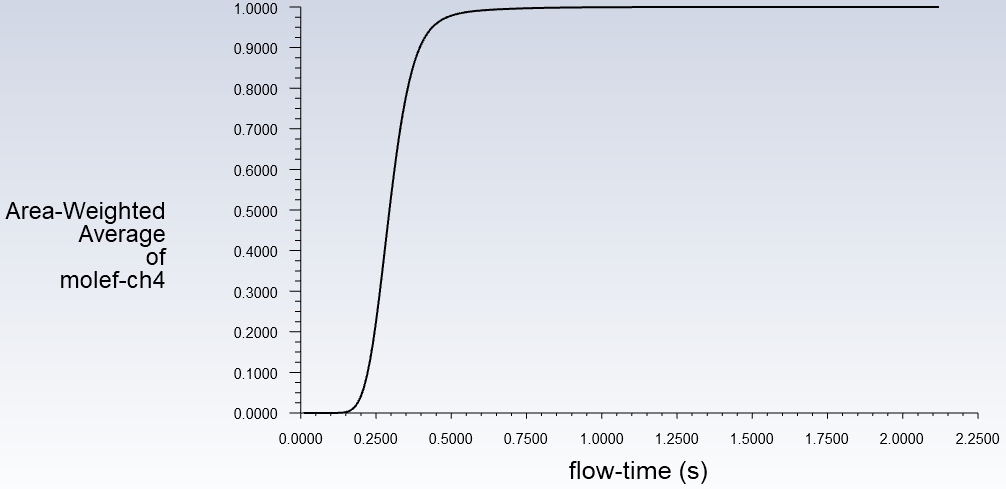

排放口的甲烷摩尔分数随时间变化如下,可以看出经过不到2s时间,出口基本全部是甲烷了。

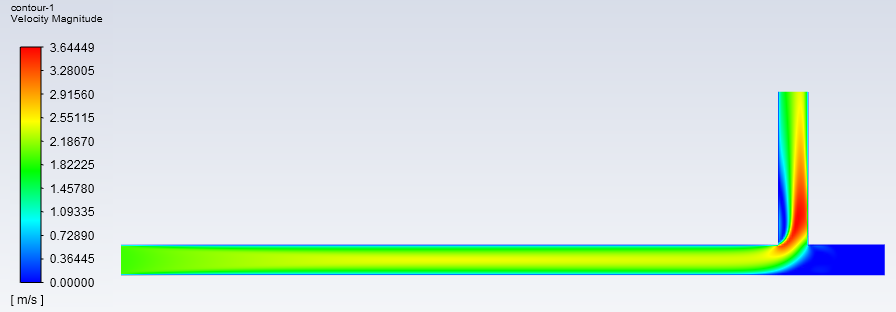

看一下管道的速度分布,可以看到阀前的一段基本为死管段,这里的空气主要靠甲烷流动的卷吸和自身的扩散而排放。

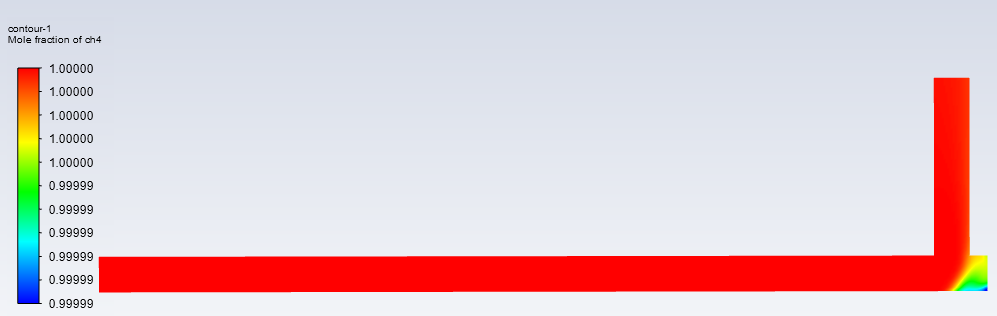

再看一下管道的甲烷体积分数分布,可以看出整个计算域基本都是甲烷了,也说明了空气被排放干净了。
3.2 远端布置
阀前的空气摩尔分数随时间变化如下,可以和近端布置相比,空气的排放速度大大降低,经过了6s还是有30%以上的空气。

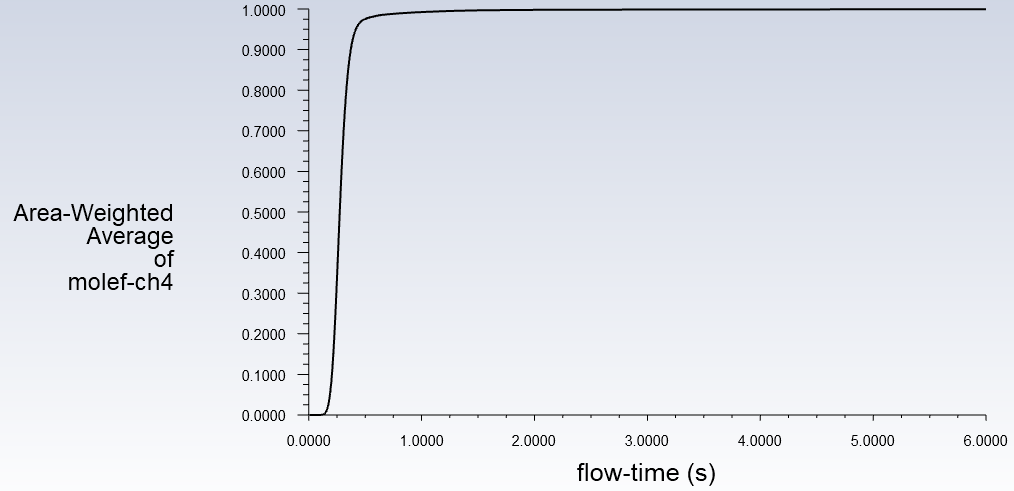

排放口的甲烷摩尔分数随时间变化如下,可以看出经过不到2s时间,出口的甲烷含量也基本到达100%了(实际上在较长时间内混入极少量的空气,直至所有空气排放干净)。
看一下管道的速度分布,可以看到阀前的死管段更长,这里的空气主要自身的扩散而排放。

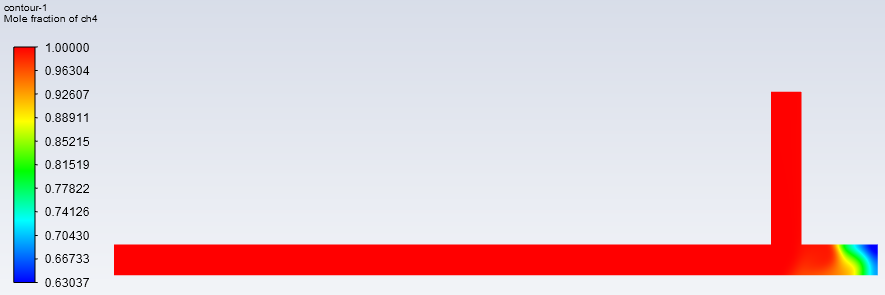

再看一下管道的甲烷体积分数分布,可以看出排放管以及上游的管道基本都是甲烷了,而阀前的死管段还有较多的空气未排放掉。
本案例展示了排空管道的功能以及布置位置对排放效果的影响,显然采用近端布置是更好的。
