大家在设计过程中都想提高设计效率,而快捷键的使用无疑是其中一个方面,熟练掌握快捷键能够显著提高绘图速度。应工程师要求,今天我们来谈谈SolidWorks的快捷键。

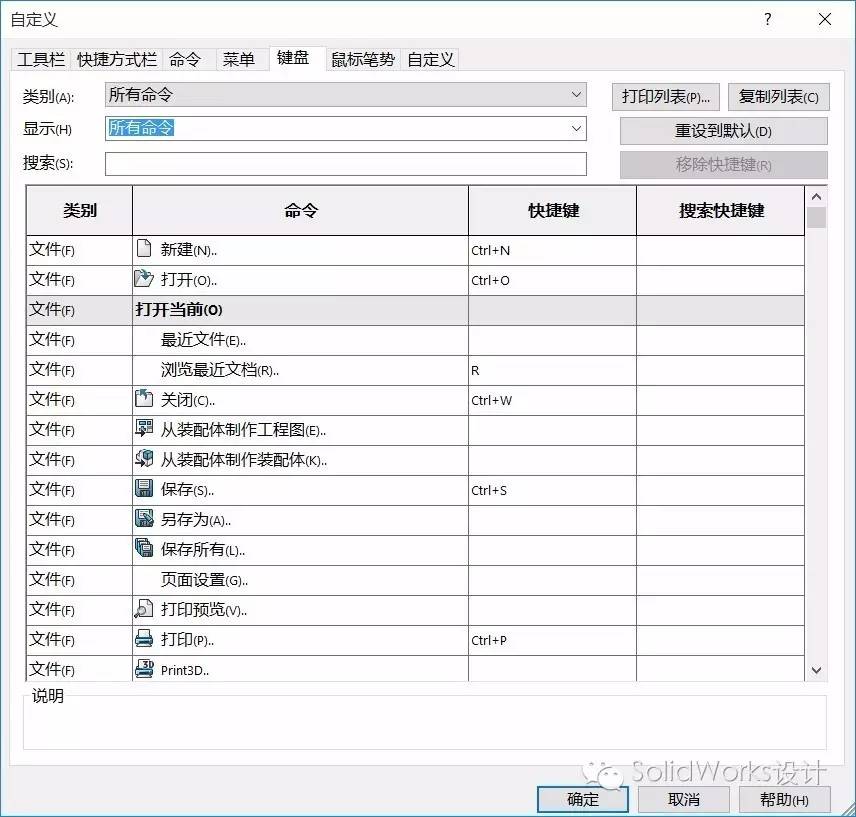

SolidWorks软件本身内置了一些快捷键,在SolidWorks工具菜单栏下的“自定义”-“键盘”里面,我们可以熟悉记住这些快捷键,来提高设计效率。如下图所示:
当然也可以自定义一些常用的快捷键以符合自己的习惯,从而更快的设计,因为有些命令SolidWorks没有快捷键,这个时候自己定义一个就会很方便。但是建议不要更改默认的快捷方式,因为如果同事之间交流,很容易出现不顺手的情况。
下面就列出一些SolidWorks常用的快捷键,如下表所示:
序号 | 命令 | 快捷键 |
1 | 新建文件 | Ctrl N |
2 | 打开文件 | Ctrl O |
3 | 保存文件 | Ctrl S |
4 | 打印文件 | Ctrl P |
5 | 关闭文件 | Ctrl W |
6 | 浏览最近文件 | R |
7 | 旋转模型 | 方向键 |
8 | 水平或竖直旋转90° | Shift 方向键 |
9 | 顺时针或逆时针旋转 | Alt 方向键 |
10 | 平移模型 | Ctrl 方向键 |
11 | 放大模型 | Shift z |
12 | 缩小模型 | Z |
13 | 整屏显示全图 | F |
14 | 撤销 | Ctrl Z |
15 | 重做 | Ctrl Y |
16 | 剪切 | Ctrl x |
17 | 复制 | Ctrl C |
18 | 粘贴 | Ctrl V |
19 | 删除 | Delete |
20 | 重建模型 | Ctrl B |
21 | 放大选项 | G |
22 | 照快照 | Alt SpaceBar(空格键) |
23 | 彻底重建模型及其重建所有特征 | Ctrl Q |
24 | 在打开的SolidWorks文件之间切换文件 | Ctrl Tab |
25 | 直线 | L |
26 | 直线到圆弧/圆弧到直线(草图绘制模式) | A |
27 | MateXpert配合专家 | Ctrl M |
28 | 视图定向菜单 | 空格键 |
29 | 前视图 | Ctrl 1 |
30 | 后视图 | Ctrl 2 |
31 | 左视图 | Ctrl 3 |
32 | 右视图 | Ctrl 4 |
33 | 上视图 | Ctrl 5 |
34 | 下视图 | Ctrl 6 |
35 | 等轴测 | Ctrl 7 |
36 | 正视于 | Ctrl 8 |
37 | 指令选项切换 | A |
38 | 扩展/折叠树 | C |
39 | 折叠所有项目 | Ctrl C |
40 | 查找/替换 | Ctrl F |
41 | 快捷栏 | S |
42 | 滚动到FeatureManager树底部 | End |
43 | 滚动到FeatureManager树顶端 | Home |
44 | 过滤边线 | E |
45 | 过滤顶点 | V |
46 | 过滤面 | X |
47 | 快速捕捉 | F3 |
48 | 切换选择过滤器工具栏 | F5 |
49 | 切换选择过滤器(开/关) | F6 |
50 | FeatureManager树区域 | F9 |
51 | 工具栏 | F10 |
52 | 隐藏/显示任务窗格 | F8 |
53 | 全屏 | F11 |
54 | SolidWorks帮助 | H |
55 | 隐藏盘旋零部件/实体 | TAB |
56 | 显示盘旋零部件/实体 | Shift TAB |
57 | 显示所有隐藏的零部件/实体 | Ctrl Shift TAB |
希望这些快捷键对大家有所帮助!
