PCB“孔”与“点”的深度对话(续)


PCB上的那些”孔“和”点“昨天基本讲完了。突然想到除了理论知识外,还有两个比较重要的点忘了说了:

  • 把Mark点、安装孔、测试点做成完整的器件库(包括原理图和封装),不要每次放一个Pad,然后进行编辑

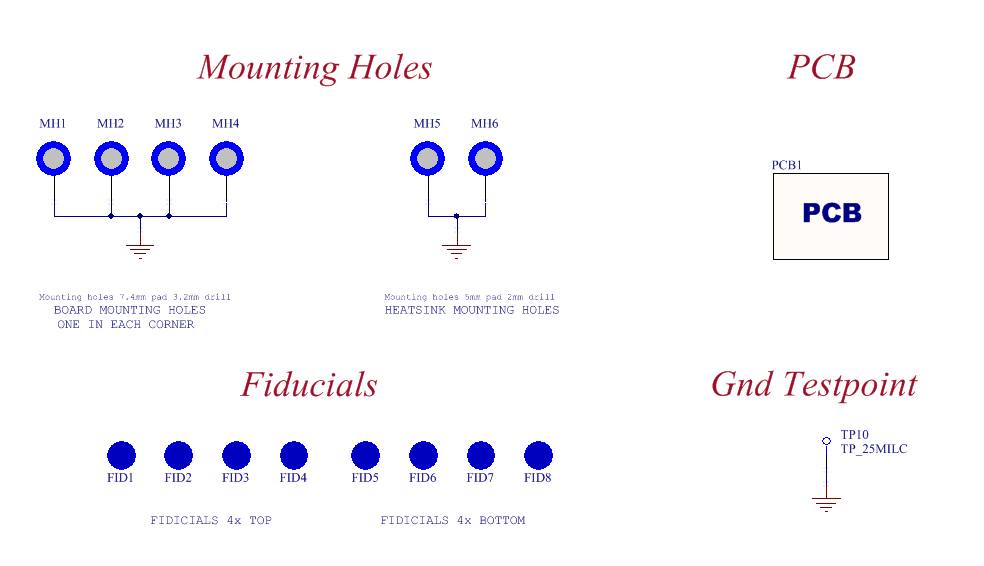

  • Mark点、安装孔、测试点虽然是PCB上才用到的对象,但建议在原理图中也进行摆放,保持项目的完整性。

【分享】聊聊PCB上那些“孔”和“点”(四)

想当年小编刚开始做设计的时候,从来没想过把“安装孔”、“Mark点”、“测试点”做成器件,更没想过要往原理图上放“安装孔”之类的对象。

当时的做法就是直接放一个焊盘,然后去编辑焊盘的孔径、半径等尺寸;如果需要接地,直接双击焊盘赋一个地网络。

现在想来,这种做法是相当危险的,原理图和PCB应该完全同步,绝对不能不管原理图仅在PCB上添加一些对象。当然,当初也不知道如何在原理图上摆放这些“孔”和“点”却不在BOM中包含这些对象。

创建“孔”和“点”的集成库

如何创建这些“孔”和“点”的封装在前文中已经说的很清楚了,这里看一下如何在原理图中创建符号并形成最终的集成库。

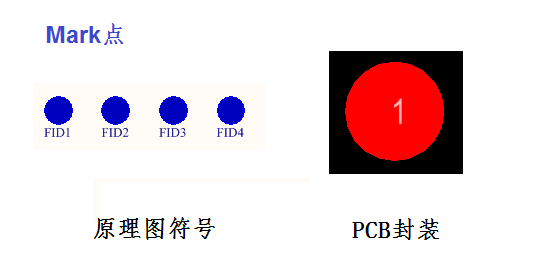

先来看下基准点(Mark点),由于Mark点不需要连接网络,用一个圆形标识就好:

【分享】聊聊PCB上那些“孔”和“点”(四)

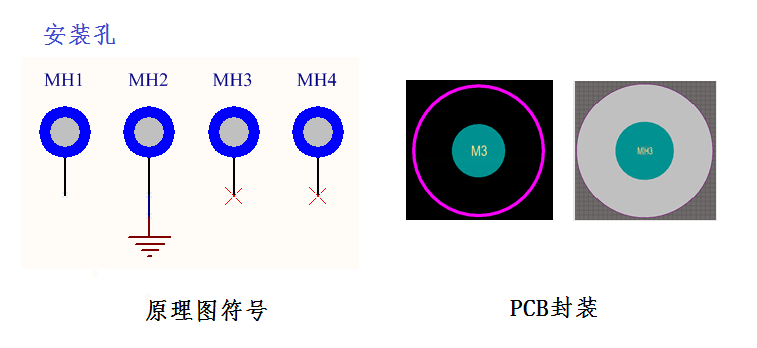

再看下安装孔,因为有可能会接地,需要一个Pin角。

下图中,MH1为安装孔原理图符号;MH2为安装孔接地;MH3、MH4安装孔不接地,可以摆放一个No ERC标识。

【分享】聊聊PCB上那些“孔”和“点”(四)

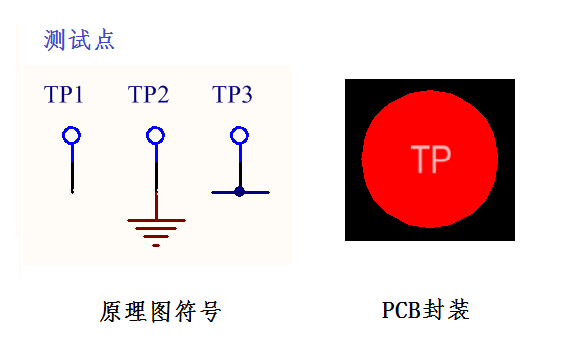

测试点需要连接网络,因此也需要一个Pin角。

下图TP1为测试点符号,TP2为接地的测试点,TP3为TP与需要的网络连接。

【分享】聊聊PCB上那些“孔”和“点”(四)


BOM中“忽略”这些“孔”和“点”

我们已经在原理图中摆放了“Mark点”、“安装孔”、“测试点”的符号,但是我们知道,这些“孔”和“点”,只是PCB中使用的特殊对象,并不是器件,所以不需要出现在BOM中。

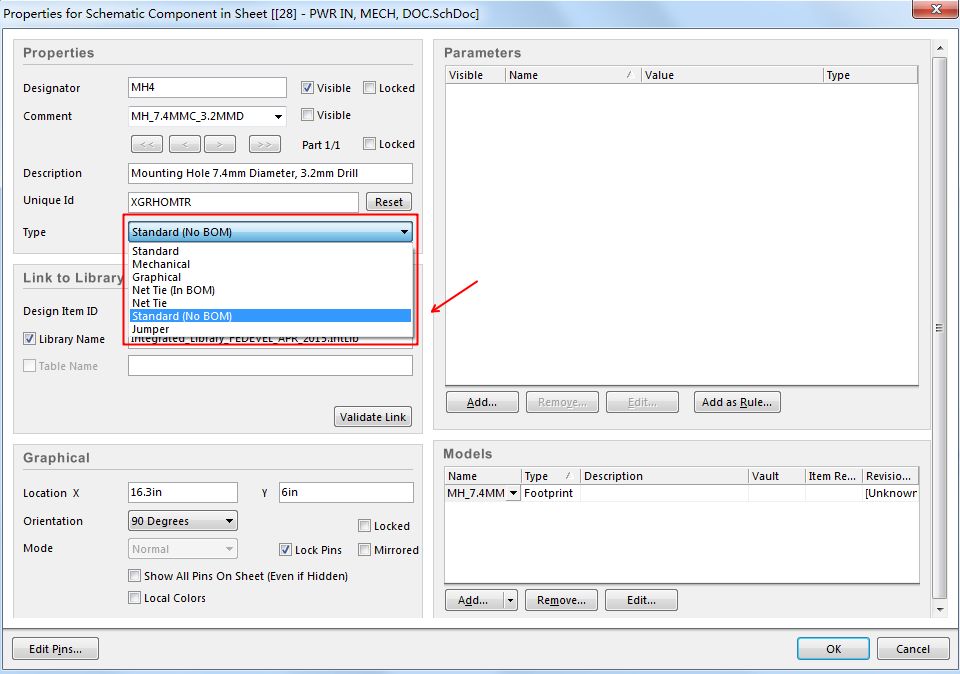

在Altium Designer中,实现这一目标非常简单,只要双击元器件,直接在属性中将器件类型选为“Standard(No BOM)”即可。

【分享】聊聊PCB上那些“孔”和“点”(四)

这里把几种器件类型(Type)也简单介绍一下:

  • Standard:默认类型,原理图大部分器件都是这个类型。会做ERC也可以同步到PCB,且会出现在BOM中。
  • Mechanical:机械件,比如螺丝、螺钉。不会做ERC检查也不会同步到PCB,但是会出现在BOM中。
  • Graphical:图形符号,比如公司Logo。不会做ERC检查、不会同步到PCB、不会出现在BOM中。
  • Net Tie(In BOM):这类器件用来连接两个或多个不同的网络,可以同步到PCB且会出现在BOM中
  • Net Tie:同上,但不出现在BOM中。
  • Standard(No BOM):同Standard,只是不出现在BOM中
  • Jumper:跳线。通常用于单面板。原理图中跳线不用连接不同网络,只是确保跳线出现在BOM中。PCB中,只需要将跳线器件的Jumper ID设为相同,软件就会自动识别,且不会报DRC错误。
