Altium Designer 22盲埋孔设置教程

盲埋孔顾名思义就是盲孔和埋孔， 盲孔是将PCB内层走线与PCB表层走线相连的过孔类型，此孔不穿透整个板子。埋孔则只连接内层之间的走线的过孔类型，所以是从PCB表面是看不出来的。在PCB设计时经常会使用到盲埋孔，其在软件中的设置如何使用呢？

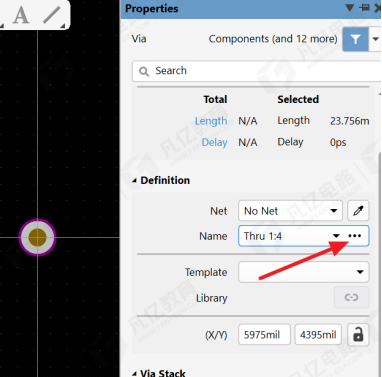

1、首先放置一个过孔在PCB板上，注意是在放置过孔的时候按tabel键打开属性编辑框，在对应的过孔属性框中找到“Definition”分栏中的“Name”选项中的“...”图标，即可进入盲埋孔添加的界面，如图2所示。

图1 属性框选择


2、在弹出的盲埋孔添加的对话框中，点击“Add via Type”选项，就可以添加孔的类型，但是要注意的是，我们必须是4层以上的才会有盲埋孔，所以如果你没有4层板可以先进行层的添加之后再来进行“Add via Type（添加过孔类型）”

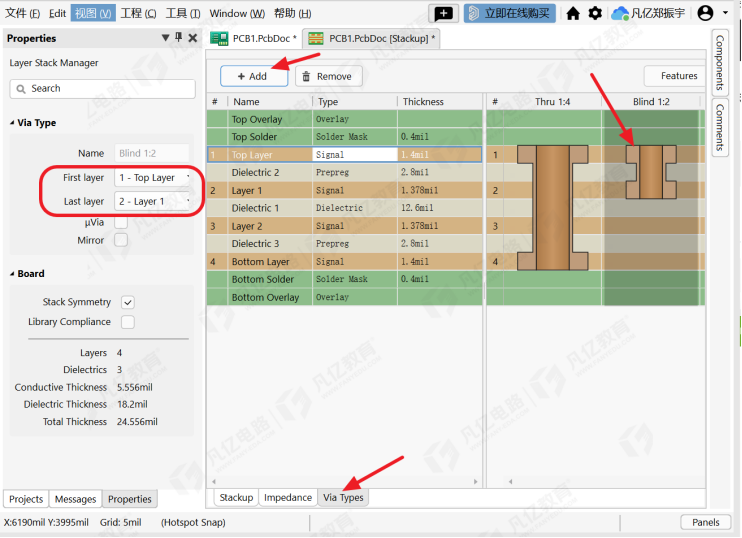

3、点击添加后，需要在左边的属性编辑里面去设置，假若我添加一个1-2层的1阶盲孔孔，如下图2所示设置。

图2 埋孔属性参数设置

4、盲埋孔参数设置完成之后，一定要将此界面进行Ctrl+S保存，假若不保存退出之后还是没有盲埋孔。所以，记住需要将此页面保存。然后关闭此界面即可。

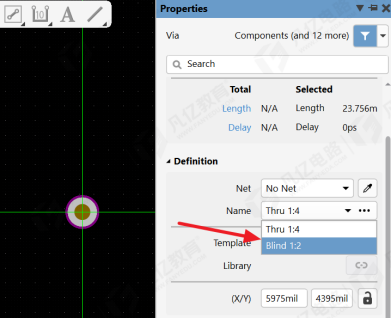

5、退出添加盲埋孔界面后在PCB界面，放置一个过孔，按TAB键可以进行盲埋孔的选择放置即可，如图3所示。

图3 盲埋孔放置
