CAD线段连接检查：确保设计准确无误

在CAD制图过程中，当需要生成填充、计算面积和生成面域时，偶尔会遇到区域未封闭的情况。此时便需要检查图纸中的CAD线段连接状态，那CAD如何检查线是否连接呢？本文小编就来给大家分享一下浩辰CAD软件中快速检查CAD线段连接状态的相关操作技巧吧！

浩辰CAD软件中可以通过调用检查线段连接功能来检查断点并对断点进行连接处理。根据所选位置、点选先后顺序进行连接闭合，同时将闭合区域外的线段全部删除，如果两者之间是断点，则将断点处连接闭合。

CAD线段连接检查步骤：

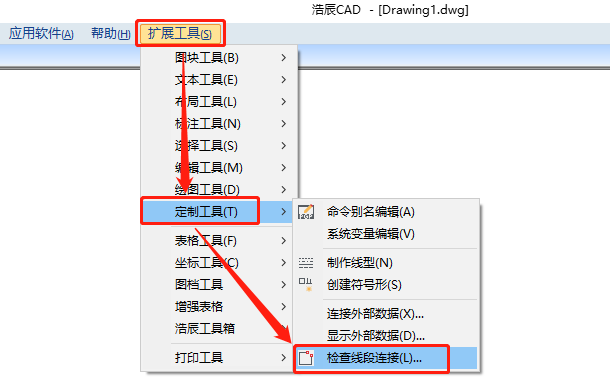

步骤一：启动浩辰CAD，打开图纸文件，在菜单栏中点击【扩展工具】—【定制工具】—【检查线段连接】。如下图所示：

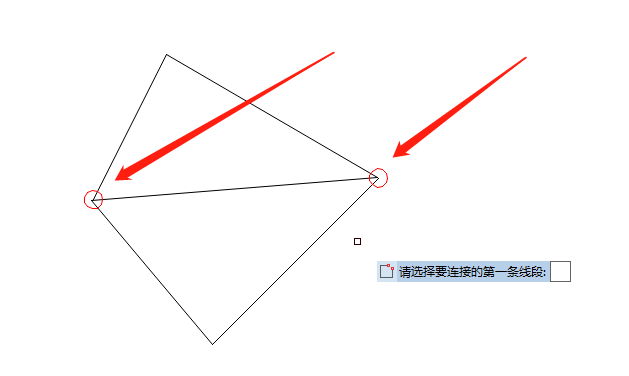

步骤二：根据命令提示在图纸中选定需要检查连接的图形对象后，按回车键确认，此时图形中未闭合的线段会被用红色圈出来。如下图所示：

步骤三：根据提示依次选择需要连接的线段即可。
