CAD转矢量图教程:编辑自由,格式无忧

1. CAD导出EPS矢量图

1)首先,打开CAD中找到“管理绘图仪”并点击,如图所示:

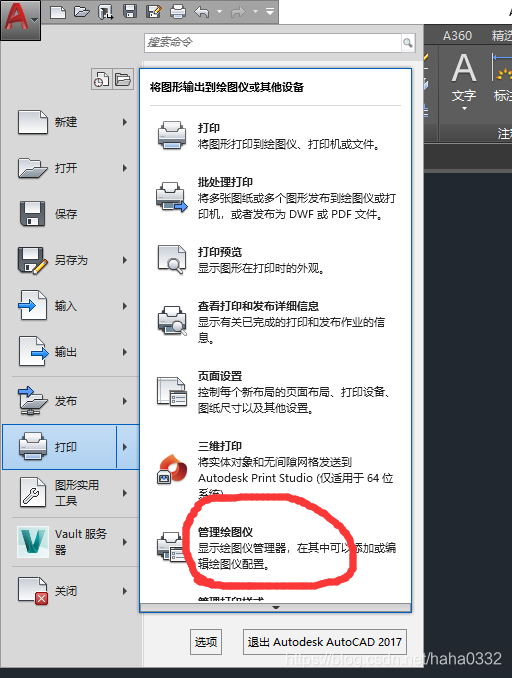

2)找到弹出窗口中的“添加绘图仪向导”并点击,如图所示:

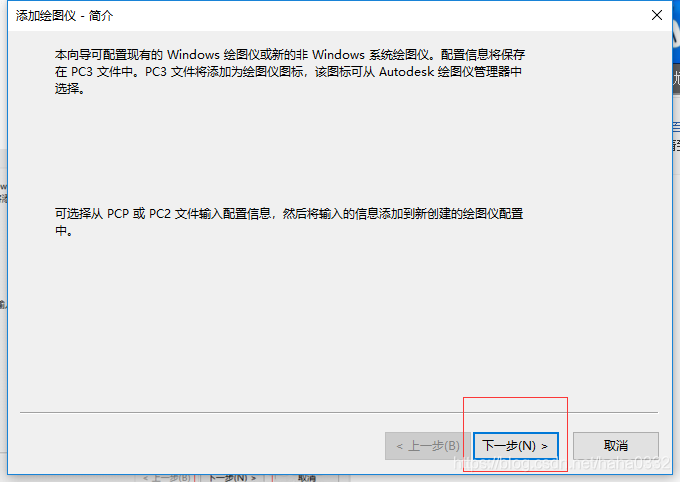

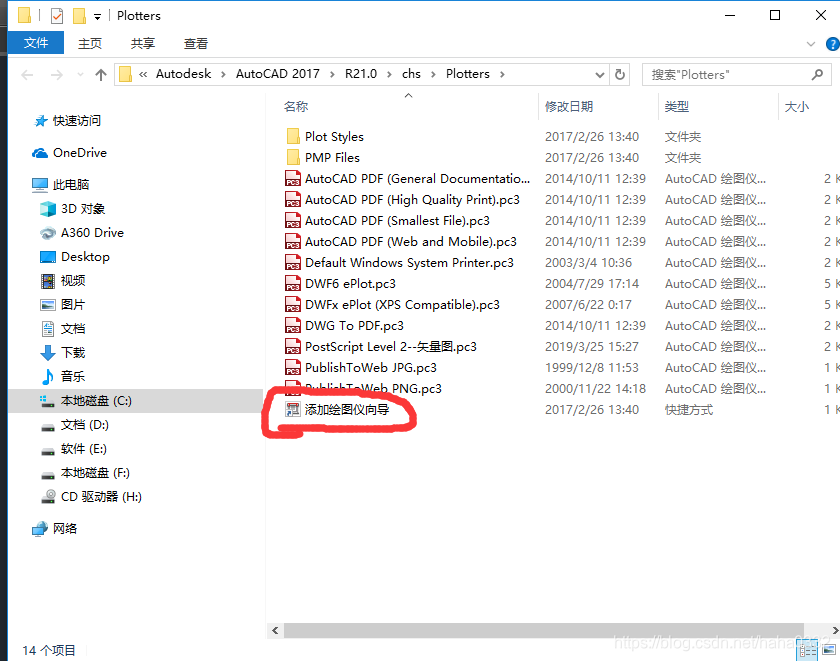

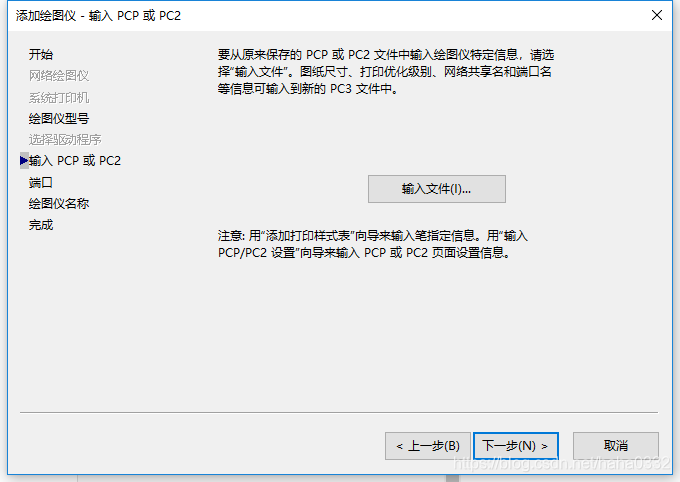

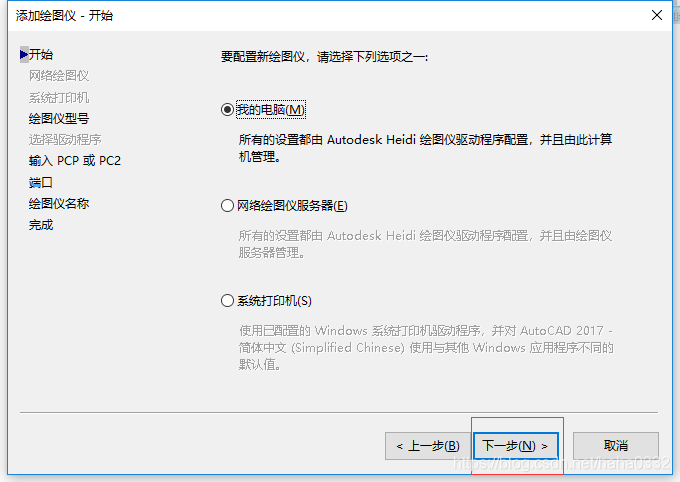

3)下一步

4)下一步

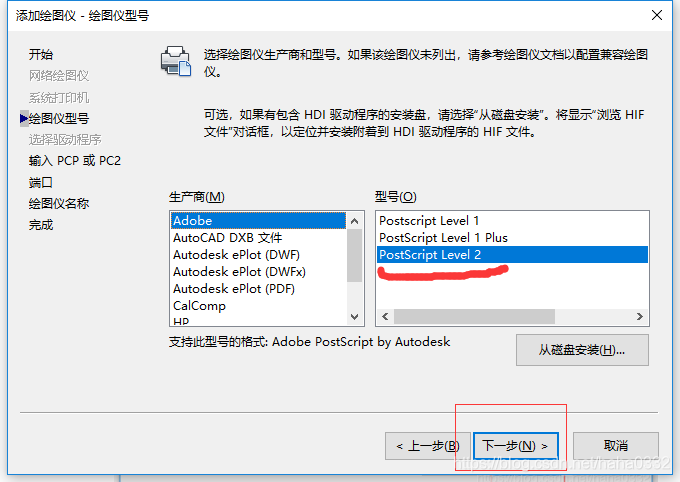

5)选择图中“level 2”,然后下一步

6)下一步

7)下一步(有读者发现这一步需要注意,选择打印到文件)

8)为了区分命名,加上“--矢量图”,然后下一步。

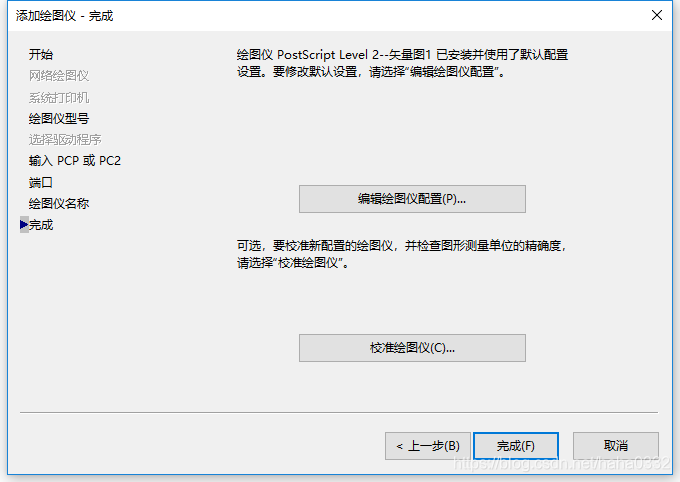

9)完成

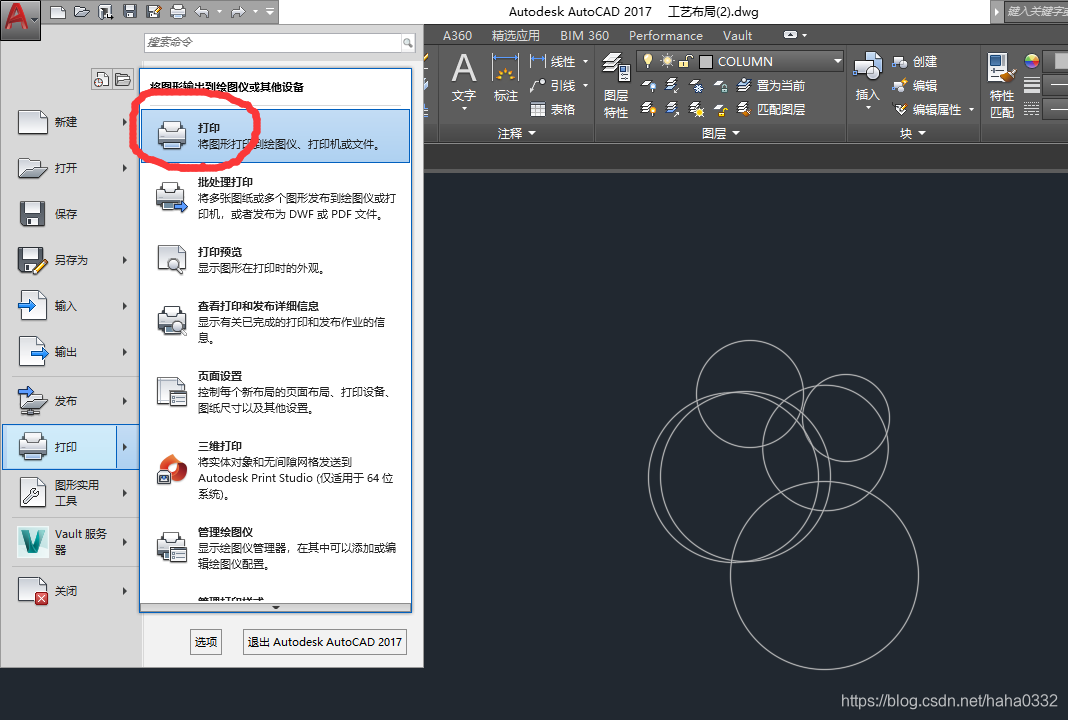

10)设置完成 回到CAD ,选择“打印”,如图:

11)按照下图中选择“...level 2” 和“窗口”,选择需要转成矢量图的CAD区域。点击确定,保存完成EPS矢量图文件

2. 在AI里编辑EPS矢量图

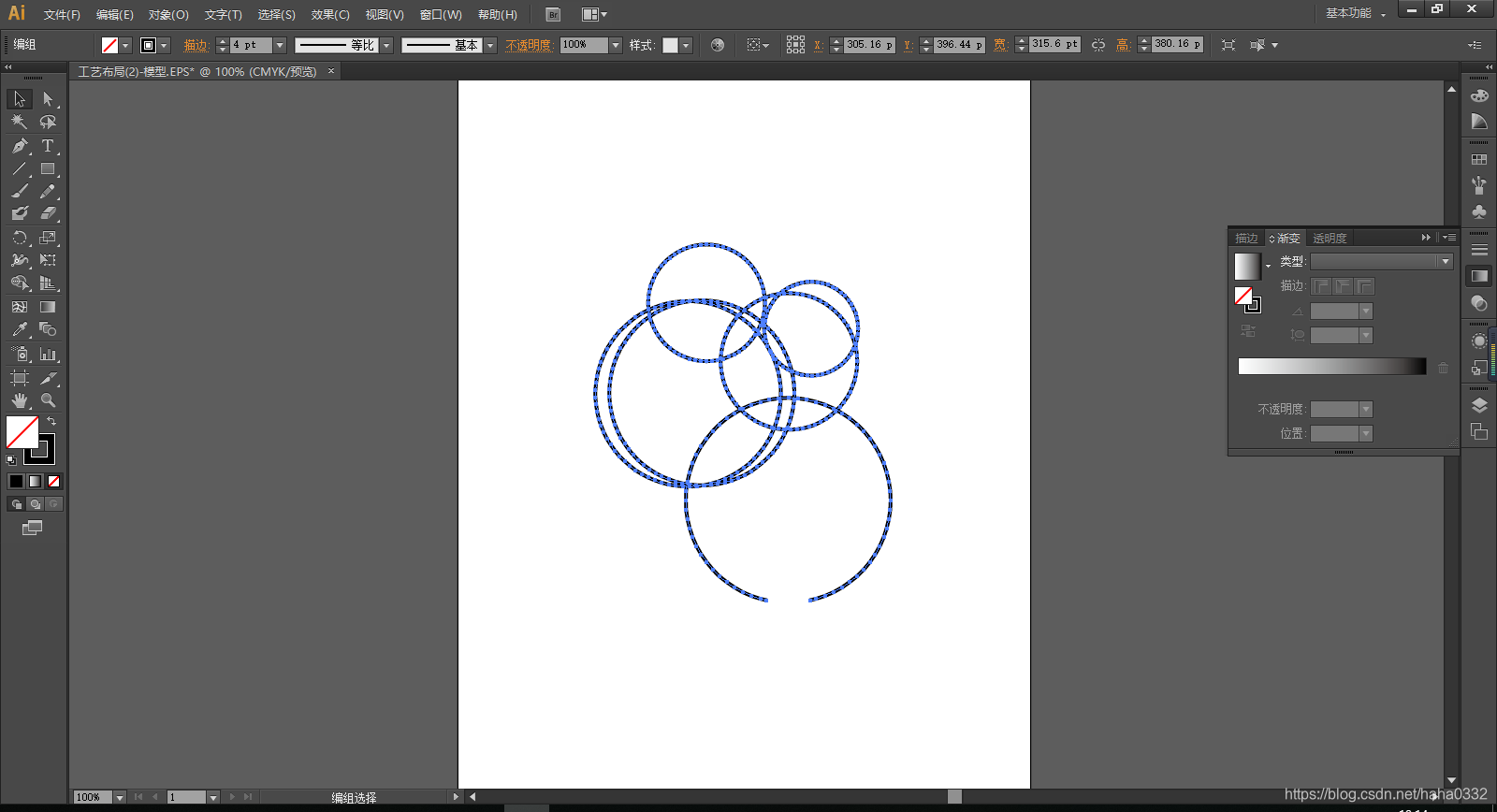

编辑EPS矢量图的软件有很多,这里我们选择比较主流的 Adobe 公司出的 Adobe illustrator (简称AI)。用AI将上一步保存完成的EPS文件打开,并可以在AI里对矢量图进行简单编辑,如加宽(描边),删除线段等。完成操作后Ctrl+A全选AI里的矢量图。

3. 应用矢量图在PPT、word、visio中。

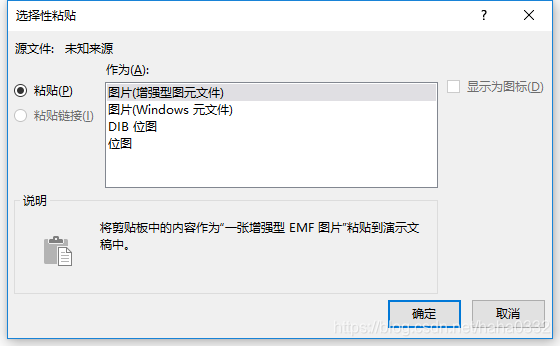

将以上复制好的额矢量图,在ppt、word、visio等软件中用快捷键Ctrl+Alt+V,如图所示选择“...图元文件”即可完成将CAD的需要部分在office软件中转成矢量图操作。
