1、如何选择PCB板材？
选择PCB板材必须在满足设计需求和可量产性及成本中间取得平衡点。设计需求包含电气和结构这两部分。通常在设计非常高速的PCB板子(大于GHz的频率)时这材质问题会比较重要。例如，现在常用的FR-4材质，在几个GHz的频率时的介质损耗(dielectric[ˌdaɪɪ'lektrɪk] loss)会对信号衰减有很大的影响，可能就不合用。就电气而言，要注意介电常数(dielectric constant)和介质损耗在所设计的频率是否合用。
避免高频干扰的基本思路是尽量降低高频信号电磁场的干扰，也就是所谓的串扰(Crosstalk)。可用拉大高速信号和模拟信号之间的距离，或加ground guard/shunt traces在模拟信号旁边。还要注意数字地对模拟地的噪声干扰。
信号完整性基本上是阻抗匹配的问题。而影响阻抗匹配的因素有信号源的架构和输出阻抗(output impedance)，走线的特性阻抗，负载端的特性，走线的拓朴(topology[tə'pɒlədʒɪ])架构等。解决的方式是端接(termination)与调整走线的拓朴。
阻抗匹配可以用一些仿真软件计算PCB的阻抗，如AppCAD；器件的阻抗可以通过手册查询。
案例：

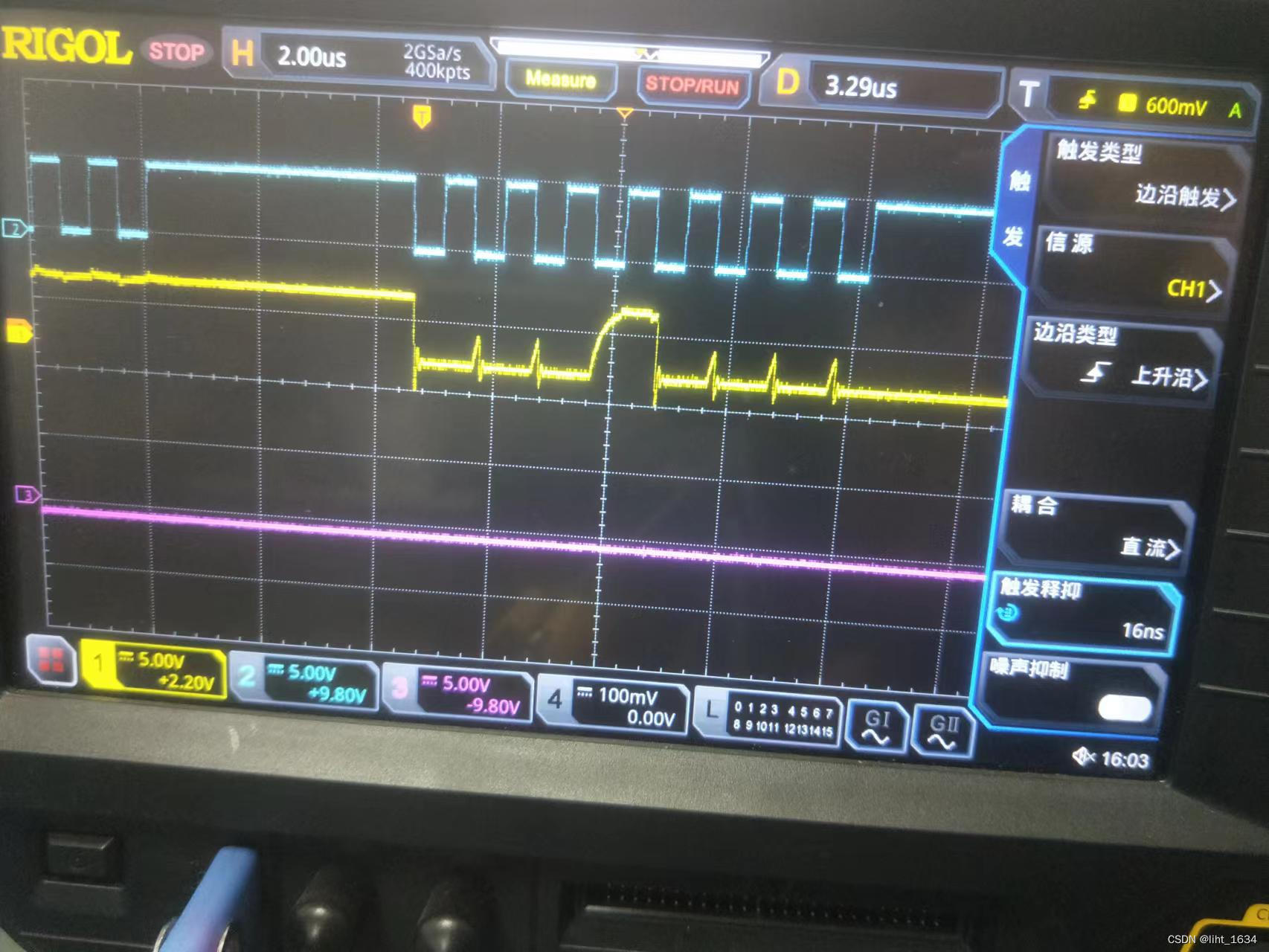

蓝色SCK、黄色MISO，如下图所示。SCK下降沿时，MISO有过冲且振铃。降低传输速率至250KHz，过冲基本消失。初步判断为串扰所致，尝试硬件上去解决，无果。
最终处理方式：固件上在SCK上升沿采样MISO，即可规避过冲的影响。
关于串扰另可参看：RS485发射端串扰问题的解决。
差分对的布线有两点要注意，一是两条线的长度要尽量一样长，另一是两线的间距(此间距由差分阻抗决定)要一直保持不变，也就是要保持平行。平行的方式有两种，一为两条线走在同一走线层(side-by-side)，一为两条线走在上下相邻两层(over-under)。一般以前者side-by-side 实现的方式较多。
-----------------------------------------------------------------------------------------------
5、对于只有一个输出端的时钟信号线，如何实现差分布线？
要用差分布线一定是信号源和接收端也都是差分信号才有意义。所以对只有一个输出端的时钟信号是无法使用差分布线。
-----------------------------------------------------------------------------------------------
6、接收端差分线对之间可否加一匹配电阻？
接收端差分线对间的匹配电阻通常会加，其值应等于差分阻抗的值。这样信号品质会好些。
-----------------------------------------------------------------------------------------------
对差分对的布线方式应该要适当的靠近且平行。所谓适当的靠近是因为这间距会影响到差分阻抗(differential impedance)的值，此值是设计差分对的重要参数。需要平行也是因为要保持差分阻抗的一致性。若两线忽远忽近,差分阻抗就会不一致，就会影响信号完整性(signal integrity[ɪnˈtegrəti] )及时间延迟(timing delay)。
-----------------------------------------------------------------------------------------------
1)基本上，将模/数地分割隔离是对的。 要注意的是信号走线尽量不要跨过有分割的地方(moat[məʊt]壕沟)，还有不要让电源和信号的回流电流路径(returning current path)变太大。
-----------------------------------------------
2)晶振是模拟的正反馈振荡电路, 要有稳定的振荡信号,必须满足loop gain与phase的规范,而这模拟信号的振荡规范很容易受到干扰, 即使加ground guard traces可能也无法完全隔离干扰。而且离的太远, 地平面上的噪声也会影响正反馈振荡电路。所以, 一定要将晶振和芯片的距离尽可能靠近。
确实高速布线与EMI的要求有很多冲突。但基本原则是因EMI所加的电阻电容或ferrite bead(磁珠), 不能造成信号的一些电气特性不符合规范。所以, 最好先用安排走线和PCB叠层的技巧来解决或减少EMI的问题, 如高速信号走内层。最后才用电阻电容或ferrite bead的方式,以降低对信号的伤害。
有关晶 振处理不当造成EMC超标的案例移步：EMC测试项目与整改案例之3、晶振引发的EMI超标问题。
-----------------------------------------------------------------------------------------------
9、如何解决高速信号的手工布线和自动布线之间的矛盾？
现在较强的布线软件的自动布线器大部分都有设定约束条件来控制绕线方式及过孔数目。各家EDA公司的绕线引擎能力和约束条件的设定项目有时相差甚远。例如, 是否有足够的约束条件控制蛇行线(serpentine[ˈsɜ:pəntaɪn])蜿蜒的方式,能否控制差分对的走线间距等。这会影响到自动布线出来的走线方式是否能符合设计者的想法。 另外, 手动调整布线的难易也与绕线引擎的能力有绝对的关系。例如,走线的推挤能力,过孔的推挤能力,甚至走线对敷铜的推挤能力等等。 所以,选择一个绕线引擎能力强的布线器,才是解决之道。
-----------------------------------------------------------------------------------------------
10、关于test coupon。
test coupon[ˈku:pɒn](试样、试件)是用来以TDR(Time Domain Reflectometer[ri:flek'tɒmɪtə]时域反射仪) 测量所生产的PCB板的特性阻抗是否满足设计需求。一般要控制的阻抗有单根线和差分对两种情况。 所以，test coupon上的走线线宽和线距(有差分对时)要与所要控制的线一样。最重要的是测量时接地点的位置。 为了减少接地引线(ground lead)的电感值，TDR探棒(probe)接地的地方通常非常接近量信号的地方(probe tip)，所以， test coupon上量测信号的点跟接地点的距离和方式要符合所用的探棒。
-----------------------------------------------------------------------------------------------
11、在高速PCB设计中，信号层的空白区域可以敷铜，而多个信号层的敷铜在接地和接电源上应如何分配？
一般在空白区域的敷铜绝大部分情况是接地。 只是在高速信号线旁敷铜时要注意敷铜与信号线的距离，因为所敷的铜会降低一点走线的特性阻抗。也要注意不要影响到它层的特性阻抗， 例如在dual[ˈdju:əl] stripline[st'rɪplaɪn]双带状线的结构时。
-----------------------------------------------------------------------------------------------
12、是否可以把电源平面上面的信号线使用微带线模型计算特性阻抗？电源和地平面之间的信号是否可以使用带状线模型计算？
是的，在计算特性阻抗时电源平面跟地平面都必须视为参考平面。例如四层板: 顶层-电源层-地层-底层， 这时顶层走线特性阻抗的模型是以电源平面为参考平面的微带线模型。
-----------------------------------------------------------------------------------------------
13、在高密度印制板上通过软件自动产生测试点一般情况下能满足大批量生产的测试要求吗？
一般软件自动产生测试点是否满足测试需求必须看对加测试点的规范是否符合测试机具的要求。另外，如果走线太密且加测试点的规范比较严，则有可能没办法自动对每段线都加上测试点，当然，需要手动补齐所要测试的地方。
-----------------------------------------------------------------------------------------------
14、添加测试点会不会影响高速信号的质量？
至于会不会影响信号质量就要看加测试点的方式和信号到底多快而定。基本上外加的测试点(不用线上既有的穿孔(via or DIP pin)当测试点)可能加在线上或是从线上拉一小段线出来。前者相当于是加上一个很小的电容在线上，后者则是多了一段分支。这两个情况都会对高速信号多多少少会有点影响，影响的程度就跟信号的频率速度和信号源变化率(edge rate)有关。影响大小可透过仿真得知。原则上测试点越小越好(当然还要满足测试机具的要求)分支越短越好。
各个PCB板子相互连接之间的信号或电源在动作时，例如A板子有电源或信号送到B板子，一定会有等量的电流从地层流回到A板子 (此为Kirchoff Current Law)。这地层上的电流会找阻抗最小的地方流回去。所以，在各个不管是电源或信号相互连接的接口处，分配给地层的管脚数不能太少，以降低阻抗，这样可以降低地层上的噪声。另外，也可以分析整个电流环路，尤其是电流较大的部分，调整地层或地线的接法，来控制电流的走法(例如，在某处制造低阻抗，让大部分的电流从这个地方走)，降低对其它较敏感信号的影响。
-----------------------------------------------------------------------------------------------
16、能介绍一些国外关于高速PCB设计的技术书籍和资料吗？
现在高速数字电路的应用有通信网路和计算机等相关领域。在通信网路方面，PCB板的工作频率已达GHz上下，迭层数就我所知有到40层之多。计算机相关应用也因为芯片的进步，无论是一般的PC或服务器(Server)，板子上的最高工作频率也已经达到400MHz(如Rambus)以上。因应这高速高密度走线需求，盲埋孔(blind/buried vias)、微孔mircrovias及搭建build-up制程工艺的需求也渐渐越来越多。 这些设计需求都有厂商可大量生产。
以下提供几本不错的技术书籍：
①HowardW.Johnson，“High-SpeedDigitalDesign–AHandbookofBlackMagic”；②StephenH.Hall，“High-SpeedDigitalSystemDesign”；
③BrianYang，“DigitalSignalIntegrity”；
④DooglasBrook，“IntegrityIssuesandprintedCircuitBoardDesign”。
-----------------------------------------------------------------------------------------------
1)微带线(microstrip)
Z={87/[sqrt(Er+1.41)]}ln[5.98H/(0.8W+T)] 其中，W为线宽，T为走线的铜皮厚度，H为走线到参考平面的距离，Er是PCB板材质的介电常数(dielectric constant)。此公式必须在0.1<(W/H)<2.0及1<(Er)<15的情况才能应用。
-----------------------------------------------
2)带状线(stripline)
Z=[60/sqrt(Er)]ln{4H/[0.67π(T+0.8W)]} 其中，H为两参考平面的距离，并且走线位于两参考平面的中间。此公式必须在W/H<0.35及T/H<0.25的情况才能应用。
-----------------------------------------------------------------------------------------------
差分信号中间是不能加地线。因为差分信号的应用原理最重要的一点便是利用差分信号间相互耦合(coupling)所带来的好处，如flux cancellation、抗噪声(noise immunity[ɪˈmju:nəti]免疫力)能力等。若在中间加地线，便会破坏耦合效应。
-----------------------------------------------------------------------------------------------
19、刚柔板设计是否需要专用设计软件与规范？国内何处可以承接该类电路板加工？
可以用一般设计PCB的软件来设计柔性电路板(Flexible[ˈfleksəbl] Printed Circuit)。一样用Gerber格式给FPC厂商生产。由于制造的工艺和一般PCB不同，各个厂商会依据他们的制造能力会易弯曲的对最小线宽、最小线距、最小孔径(via)有其限制。除此之外，可在柔性电路板的转折处铺些铜皮加以补强。至于生产的厂商可上网“FPC”当关键词查询应该可以找到。
选择PCB与外壳接地点选择的原则是利用chassis[ˈʃæsi] ground提供低阻抗的路径给回流电流(returning current)及控制此回流电流的路径。例如，通常在高频器件或时钟发生器附近可以借固定用的螺丝将PCB的地层与chassis ground(外壳的接地点)做连接，以尽量缩小整个电流回路面积，也就减少电磁辐射。
-----------------------------------------------------------------------------------------------
21、电路板DEBUG应从那几个方面着手？
就数字电路而言，首先先依序确定三件事情：
1)确认所有电源值的大小均达到设计所需。有些多重电源的系统可能会要求某些电源之间起来的顺序与快慢有某种规范。
2)确认所有时钟信号频率都工作正常且信号边缘上没有非单调(non-monotonic[ˌmɒnə'tɒnɪk]单调的)的问题。
3)确认reset信号是否达到规范要求。
这些都正常的话，芯片应该要发出第一个周期(cycle)的信号。接下来依照系统运作原理与bus protocol来debug。
在电路板尺寸固定的情况下，如果设计中需要容纳更多的功能，就往往需要提高PCB的走线密度，但是这样有可能导致走线的相互干扰增强，同时走线过细也使阻抗无法降低。
在设计高速高密度PCB时，串扰(crosstalk interference)确实是要特别注意的，因为它对时序(timing)与信号完整性(signalintegrity[ɪnˈtegrəti])有很大的影响。以下提供几个注意的地方：
1)控制走线特性阻抗的连续与匹配。
2)走线间距的大小。一般常看到的间距为两倍线宽。可以透过仿真来知道走线间距对时序及信号完整性的影响，找出可容忍的最小间距。不同芯片信号的结果可能不同。
3)选择适当的端接方式。
4)避免上下相邻两层的走线方向相同，甚至有走线正好上下重迭在一起，因为这种串扰比同层相邻走线的情形还大。
上下层串扰
5)利用盲埋孔(blind/buried['berɪd] via)来增加走线面积。但是PCB板的制作成本会增加。在实际执行时确实很难达到完全平行与等长，不过还是要尽量做到。除此以外，可以预留差分端接和共模端接，以缓和对时序与信号完整性的影响。
-----------------------------------------------------------------------------------------------
23、模拟电源处的滤波经常是用LC电路。但是为什么有时LC比RC滤波效果差？
LC与RC滤波效果的比较必须考虑所要滤掉的频带与电感值的选择是否恰当。因为电感的感抗(reactance[riˈæktəns])大小与电感值和频率有关。如果电源的噪声频率较低，而电感值又不够大，这时滤波效果可能不如RC。但是，使用RC滤波要付出的代价是电阻本身会耗能，效率较差，且要注意所选电阻能承受的功率。
有关案例移步：如何提高电路的抗干扰能力之6、RC与LC滤波。
-----------------------------------------------------------------------------------------------
24、滤波时选用电感、电容值的方法
电感值的选用除了考虑所想滤掉的噪声频率外，还要考虑瞬时电流的反应能力。如果LC的输出端会有机会需要瞬间输出大电流，则电感值太大会阻碍此大电流流经此电感的速度，增加纹波噪声(ripple[ˈrɪpl] noise)。
电容值则和所能容忍的纹波噪声规范值的大小有关。纹波噪声值要求越小，电容值会较大。而电容的ESR/ESL也会有影响。
另外，如果这LC是放在开关式电源(switching regulation power)的输出端时，还要注意此LC所产生的极点零点(pole/zero)对负反馈控制(negative feedback control)回路稳定度的影响。
-----------------------------------------------------------------------------------------------
25、如何尽可能的达到EMC要求，又不致造成太大的成本压力？
PCB板上会因EMC而增加的成本通常是因增加地层数目以增强屏蔽效应及增加了ferrite bead、choke等抑制高频谐波器件的缘故。除此之外，通常还是需搭配其它机构上的屏蔽结构才能使整个系统通过EMC的要求。以下仅就PCB板的设计技巧提供几个降低电路产生的电磁辐射效应。
1)尽可能选用信号斜率(slew[slu:] rate)较慢的器件，以降低信号所产生的高频成分。
2)注意许多高频器件摆放的位置，不要太靠近对外的连接器。
3)注意高速信号的阻抗匹配，走线层及其回流电流路径(return current path)， 以减少高频的反射与辐射。
4)在各器件的电源管脚放置足够与适当的去耦合电容以缓和电源层和地层上的噪声。特别注意电容的频率响应与温度的特性是否符合设计所需。
5)对外的连接器附近的地可与地层做适当分割，并将连接器的地就近接到chassis ground。
6)可适当运用ground guard/shunt traces在一些特别高速的信号旁。但要注意guard/shunt traces对走线特性阻抗的影响。
7)电源层比地层内缩20H，H为电源层与地层之间的距离。
-----------------------------------------------------------------------------------------------
26、当一块PCB板中有多个数/模功能块时，常规做法是要将数/模地分开，原因何在？
将数/模地分开的原因是因为数字电路在高低电位切换时会在电源和地产生噪声，噪声的大小跟信号的速度及电流大小有关。如果地平面上不分割且由数字区域电路所产生的噪声较大而模拟区域的电路又非常接近，则即使数模信号不交叉，模拟的信号依然会被地噪声干扰。
也就是说数模地不分割的方式只能在模拟电路区域距产生大噪声的数字电路区域较远时使用。
-----------------------------------------------------------------------------------------------
27、另一种作法是在确保数/模分开布局，且数/模信号走线相互不交叉的情况下，整个PCB板地不做分割，数/模地都连到这个地平面上。道理何在？
数模信号走线不能交叉的要求是因为速度稍快的数字信号其返回电流路径(return current path)会尽量沿着走线的下方附近的地流回数字信号的源头，若数模信号走线交叉，则返回电流所产生的噪声便会出现在模拟电路区域内。
-----------------------------------------------------------------------------------------------
28、在高速PCB设计原理图设计时，如何考虑阻抗匹配问题？
在设计高速PCB电路时，阻抗匹配是设计要素之一。而阻抗值跟走线方式有绝对的关系，例如是走在表面层(microstrip)或内层(stripline/double stripline)，与参考层(电源层或地层)的距离，走线宽度，PCB材质等均会影响走线的特性阻抗值。也就是说要在布线后才能确定阻抗值。一般仿真软件会因线路模型或所使用的数学算法的限制而无法考虑到一些阻抗不连续的布线情况，这时候在原理图上只能预留一些terminators(端接)，如串联电阻等，来缓和走线阻抗不连续的效应。真正根本解决问题的方法还是布线时尽量注意避免阻抗不连续的发生。
-----------------------------------------------------------------------------------------------
29、哪里能提供比较准确的IBIS模型库？
IBIS模型的准确性直接影响到仿真的结果。基本上IBIS可看成是实际芯片I/O buffer等效电路的电气特性资料，一般可由SPICE模型转换而得 (亦可采用测量，但限制较多)，而SPICE的资料与芯片制造有绝对的关系，所以同样一个器件不同芯片厂商提供，其SPICE的资料是不同的，进而转换后的IBIS模型内之资料也会随之而异。也就是说，如果用了A厂商的器件，只有他们有能力提供他们器件准确模型资料，因为没有其它人会比他们更清楚他们的器件是由何种工艺做出来的。如果厂商所提供的IBIS不准确，只能不断要求该厂商改进才是根本解决之道。
-----------------------------------------------------------------------------------------------
30、在高速PCB设计时，设计者应该从那些方面去考虑EMC、EMI的规则呢？
一般EMI/EMC设计时需要同时考虑辐射(radiated['reɪdɪeɪtɪd])与传导(conducted[kənˈdʌktɪd])两个方面.前者归属于频率较高的部分(>30MHz)后者则是较低频的部分(<30MHz). 所以不能只注意高频而忽略低频的部分.
一个好的EMI/EMC设计必须一开始布局时就要考虑到器件的位置,PCB迭层的安排,重要联机的走法,器件的选择等,如果这些没有事前有较佳的安排, 事后解决则会事倍功半,增加成本.例如时钟发生器的位置尽量不要靠近对外的连接器,高速信号尽量走内层并注意特性阻抗匹配与参考层的连续以减少反射,器件所推的信号之斜率(slew rate)尽量小以减低高频成分,选择去耦合(decoupling[dɪ'kʌplɪŋ]/bypass)电容时注意其频率响应是否符合需求以降低电源层噪声.另外,注意高频信号电流之回流路径使其回路面积尽量小(也就是回路阻抗loop impedance尽量小)以减少辐射. 还可以用分割地层的方式以控制高频噪声的范围. 最后,适当的选择PCB与外壳的接地点(chassis ground)。
-----------------------------------------------------------------------------------------------
31、如何选择EDA工具？
目前的pcb设计软件中，热分析都不是强项，所以并不建议选用，其它的功能1.3.4可以选择PADS或Cadence性能价格比都不错。
PLD的设计的初学者可以采用PLD芯片厂家提供的集成环境，在做到百万门以上的设计时可以选用单点工具。
-----------------------------------------------------------------------------------------------
32、请推荐一种适合于高速信号处理和传输的EDA软件。
常规的电路设计，INNOVEDA 的 PADS 就非常不错，且有配合用的仿真软件，而这类设计往往占据了70%的应用场合。在做高速电路设计，模拟和数字混合电路，采用Cadence的解决方案应该属于性价比较好的软件，当然Mentor的性能还是非常不错的，特别是它的设计流程管理方面应该是最为优秀的。
-----------------------------------------------------------------------------------------------
33、对PCB板各层含义的解释
Topoverlay----顶层器件名称，也叫 top silkscreen 或者 top component legend,比如 R1C5,IC10.
bottomoverlay----同理
multilayer-----如果你设计一个4层板，你放置一个 free pad or via, 定义它作为multilay那么它的pad就会自动出现在4个层 上，如果你只定义它是top layer, 那么它的pad就会只出现在顶层上。
-----------------------------------------------------------------------------------------------
34、2G以上高频PCB设计，走线、排版应重点注意哪些方面？
2G以上高频PCB属于射频电路设计，不在高速数字电路设计讨论范围内。而射频电路的布局（layout)和布线（routing)应该和原理图一起考虑的，因为布局布线都会造成分布效应。而且，射频电路设计一些无源器件是通过参数化定义，特殊形状铜箔实现，因此要求EDA工具能够提供参数化器件，能够编辑特殊形状铜箔。
Mentor公司的boardstation中有专门的RF设计模块，能够满足这些要求。而且，一般射频设计要求有专门射频电路分析工具，业界最著名的是agilent的eesoft，和Mentor的工具有很好的接口。
-----------------------------------------------------------------------------------------------
35、2G以上高频PCB设计，微带的设计应遵循哪些规则?
射频微带线设计，需要用三维场分析工具提取传输线参数。所有的规则应该在这个场提取工具中规定。
-----------------------------------------------------------------------------------------------
36、对于全数字信号的PCB，板上有一个80MHz的时钟源。除了采用丝网（接地）外，为了保证有足够的驱动能力，还应该采用什么样的电路进行保护？
确保时钟的驱动能力，不应该通过保护实现，一般采用时钟驱动芯片。一般担心时钟驱动能力，是因为多个时钟负载造成。采用时钟驱动芯片，将一个时钟信号变成几个，采用点到点的连接。选择驱动芯片，除了保证与负载基本匹配，信号沿满足要求（一般时钟为沿有效信号），在计算系统时序时，要算上时钟在驱动芯片内时延。
-----------------------------------------------------------------------------------------------
37、如果用单独的时钟信号板，一般采用什么样的接口，来保证时钟信号的传输受到的影响小？
时钟信号越短，传输线效应越小。采用单独的时钟信号板，会增加信号布线长度。而且单板的接地供电也是问题。如果要长距离传输，建议采用差分信号。LVDS信号可以满足驱动能力要求，不过时钟不是太快，没有必要。
这些时钟线二三次谐波刚好在VHF波段，从接收端高频窜入后干扰很大。除了缩短线长以外，还有那些好办法？
如果是三次谐波大，二次谐波小，可能因为信号占空比为50%，因为这种情况下，信号没有偶次谐波。这时需要修改一下信号占空比。
此外，对于如果是单向的时钟信号，一般采用源端串联匹配。这样可以抑制二次反射，但不会影响时钟沿速率。源端匹配值，可以采用下图公式得到。
此主题相关图片如下：
-----------------------------------------------------------------------------------------------
1）什么是走线的拓扑架构
Topology,有的也叫routing order，对于多端口连接的网络的布线次序。
-----------------------------------------------
2）走线拓扑的分类
（1）点到点拓扑
单一驱动器、单一接收器只要在驱动端或接收端进行适当的阻抗匹配，便可以得到较好的信号完整性。
普通低速网络是否能采用点到点拓扑，完全看电路的需求；而高速和超高速的互连，很多情况下必需要求点到点的互连，如高速串行信号的互连，以最小化阻抗不连续带来的影响；精确定时的时钟信号也不允许有分叉存在，因为分叉带来的阻抗不连续会引起附加抖动。
-------------------------
（2）菊花链拓扑
用最短的互连传输线把所有的缓冲器连接起来，但是每个缓冲器最多只能通过两段传输线连接到另外的两个缓冲器，其衍生结构为Fly_by结构。
后来衍变成了如下我们熟悉的结构。
菊花链走线的优点：
占用的布线空间较小并可用单一电阻匹配终结；易于进行阻抗控制，端接简单，网络的布线长度短，布线较为方便，只要各个接收器在接收信号时间上的差别在允许的范围内就可以采用菊花链拓扑进行布线。对于菊花链布线，布线从驱动端开始，依次到达各接收端。如果使用串联电阻来改变信号特性，串联电阻的位置应该紧靠驱动端。在实际设计中，我们是使菊花链布线中分支长度尽可能短，安全的长度值应该是：Stub Delay <=Trt*0.1。在控制走线的高次谐波干扰方面，效果较好。
菊花链走线的缺点：
布通率低，不容易100％布通；不同的信号接收端，信号的接收是不同步的。
-------------------------
（3）星形拓扑
从主驱动器开始，一个信号驱动器驱动多个信号接收器，并要求多个信号接收器同时接收信号时，每个分支的接收端负载和走线长度尽量保持一致，终端电阻的阻值应和连线的特征阻抗相匹配。星形拓扑结构可以有效地避免时钟信号的不同步问题。
星形拓扑的问题在于需要对每个支路分别终端端接，使用器件多，而且驱动器的负载大，必需驱动器有相应的驱动能力才能使用星形拓扑，如果驱动能力不够，需要加缓冲器。为了降低功耗和缓解驱动器的负载压力，可以采用RC终端端接，但这种端接方式更加复杂，而且只能用于时钟信号。星形拓扑一般在时钟网络或对信号同步要求高的网络中应用，其共同点就是要求各接收器在同一时刻收到驱动端发来的信号，星形拓扑的布线难度比菊花链拓扑的要大，占用空间也大。实际的星形拓扑会存在端接传输线分支，驱动器与公共节点间存在传输线分支，这些都会劣化信号，所以在完成星形拓扑一般需要前仿真和后仿真，以保证信号的完整性。布线从驱动端开始，平行到达各接受端，可以有效的避免时钟信号的不同步问题。
-------------------------
（4）远端簇形（远端分支）
与星形很相似，不同之处在于后端连入的驱动器通过一段较长的传输线簇笼在一起。在这种拓扑结构中，要限制远端分支的长度，使分支上的传输延时小于信号的上升或下降时间。
远端簇形拓扑实际上是星形拓扑的一个改进，它将星形拓扑中位于源端的分支节点移动到与接收器最近的远端，即满足了各个接收器上接收信号的同步问题，又解决了阻抗匹配复杂和驱动器负载重的问题，因为远端簇形拓扑只需要在分支节点处终端匹配就可以了。远端簇形拓扑要求各个接收器到分支点的距离要尽量近，分支线长了会严重影响信号的质量，如果各个接收器芯片在空间上不能摆放在一起，那么就不能采用远端簇形拓扑。同样，一般需要前仿真和后仿真，以保证信号的完整性。
-------------------------
（5）周期性负载
周期性负载的拓扑结构，要求每段分支的长度足够小，使分支上的传输延时小于信号的上升或下降时间。其分支传输线的特征阻抗要比主干传输线的特征阻抗小，传输速率也比原来的低，因此在进行阻抗匹配时要注意。
-----------------------------------------------------------------------------------------------
40、怎样调整走线的拓扑架构来提高信号的完整性？
这种网络信号方向比较复杂，因为对单向，双向信号，不同电平种类信号，拓朴影响都不一样，很难说哪种拓朴对信号质量有利。而且作前仿真时，采用何种拓朴对工程师要求很高，要求对电路原理，信号类型，甚至布线难度等都要了解。
-----------------------------------------------------------------------------------------------
首先，EMI要从系统考虑，单凭PCB无法解决问题。
层叠对EMI来讲，我认为主要是提供信号最短回流路径，减小耦合面积，抑制差模干扰。另外地层与电源层紧耦合，适当比电源层外延，对抑制共模干扰有好处。
-----------------------------------------------------------------------------------------------
42、为何要铺铜？
一般铺铜有几个方面原因：
1)EMC。对于大面积的地或电源铺铜，会起到屏蔽作用，有些特殊地，如PGND起到防护作用。
2)PCB工艺要求。一般为了保证电镀效果，或者层压不变形，对于布线较少的PCB板层铺铜。
3)信号完整性要求。给高频数字信号一个完整的回流路径，并减少直流网络的布线。当然还有散热，特殊器件安装要求铺铜等等原因。
-----------------------------------------------------------------------------------------------
43、在一个系统中，包含了DSP和PLD，请问布线时要注意哪些问题呢？
Digital Signal Processing看你的信号速率和布线长度的比值。如果信号在传输线上的时延和信号变化沿时间可比的programmable logic device话，就要考虑信号完整性问题。另外对于多个DSP、时钟、数据信号走线拓扑也会影响信号质量和时序，需要关注。
-----------------------------------------------------------------------------------------------
44、除Protel工具布线外，还有其他好的工具吗？
至于工具，除了Protel(Altium公司)，还有很多布线工具，如MENTOR的WG2000、EN2000系列和powerpcb、Cadence的allegro、zuken的cadstar、cr5000等，各有所长。
信号回流路径，即return current。高速数字信号在传输时，信号的流向是从驱动器沿PCB传输线到负载，再由负载沿着地或电源通过最短路径返回驱动器端。这个在地或电源上的返回信号就称信号回流路径。Dr.Johson在他的书中解释，高频信号传输，实际上是对传输线与直流层之间包夹的介质电容充电的过程。SI分析的就是这个围场的电磁特性，以及他们之间的耦合。
较为详细的描述移步： 电源、信号完整性与高速电路之 1、信号回流和跨分割。
-----------------------------------------------------------------------------------------------
46、如何对接插件进行SI分析？
在IBIS3.2规范中，有关于接插件模型的描述。一般使用EBD模型。如果是特殊板，如背板，需要SPICE模型。也可以使用多板仿真软件（HYPERLYNX或IS_multiboard），建立多板系统时，输入接插件的分布参数，一般从接插件手册中得到。当然这种方式会不够精确，但只要在可接受范围内即可。
-----------------------------------------------------------------------------------------------
端接（terminal）,也称匹配。一般按照匹配位置分有源端匹配和终端匹配。其中源端匹配一般为电阻串联匹配，终端匹配一般为并联匹配，方式比较多，有电阻上拉，电阻下拉，戴维南匹配，AC匹配，肖特基二极管匹配。
-----------------------------------------------------------------------------------------------
48、采用端接（匹配）的方式是由什么因素决定的？
匹配采用方式一般由BUFFER特性、拓扑情况、电平种类和判决方式来决定，也要考虑信号占空比，系统功耗等。
-----------------------------------------------------------------------------------------------
49、采用端接（匹配）的方式有什么规则？
数字电路最关键的是时序问题，加匹配的目的是改善信号质量，在判决时刻得到可以确定的信号。对于电平有效信号，在保证建立、保持时间的前提下，信号质量稳定；对沿有效信号，在保证信号沿单调性前提下，信号变化沿速度满足要求。Mentor ICX产品教材中有关于匹配的一些资料。另外《High Speed Digital designer hand book of black magic》有一章专门对terminal的讲述，从电磁波原理上讲述匹配对信号完整性的作用，可供参考。
-----------------------------------------------------------------------------------------------
50、能否利用器件的IBIS模型对器件的逻辑功能进行仿真？如果不能，那么如何进行电路的板级和系统级仿真？
IBIS模型是行为级模型，不能用于功能仿真。功能仿真，需要用SPICE模型，或者其他结构级模型。
在数字和模拟并存的系统中，有2种处理方法，一个是数字地和模拟地分开，比如在地层，数字地是独立的一块，模拟地独立一块，单点用铜皮或FB磁珠连接，而电源不分开；另一种是模拟电源和数字电源分开用FB连接，而地是统一的地。这两种方法效果是否一样？
应该说从原理上讲是一样的。因为电源和地对高频信号是等效的。
区分模拟和数字部分的目的是为了抗干扰，主要是数字电路对模拟电路的干扰。但是，分割可能造成信号回流路径不完整，影响数字信号的信号质量，影响系统EMC质量。因此，无论分割哪个平面，要看这样作，信号回流路径是否被增大，回流信号对正常工作信号干扰有多大。
现在也有一些混合设计，不分电源和地，在布局时，按照数字部分、模拟部分分开布局布线，避免出现跨区信号。
-----------------------------------------------------------------------------------------------
52、安规问题：FCC、EMC的具体含义是什么？
FCC:federal communication commission 美国通信委员会
EMC:electro megnetic compatibility 电磁兼容
FCC是个标准组织，EMC是一个标准。标准颁布都有相应的原因、标准和测试方法。
-----------------------------------------------------------------------------------------------
53、何谓差分布线？
差分信号，有些也称差动信号，用两根完全一样，极性相反的信号传输一路数据，依靠两根信号电平差进行判决。为了保证两根信号完全一致，在布线时要保持并行，线宽、线间距保持不变。
-----------------------------------------------------------------------------------------------
54、PCB仿真软件有哪些？
仿真的种类很多，高速数字电路信号完整性分析仿真分析(SI)常用软件有icx,signalvision,hyperlynx,XTK,speectraquest等。有些也用Hspice。
-----------------------------------------------------------------------------------------------
55、PCB仿真软件是如何进行LAYOUT仿真的？
高速数字电路中，为了提高信号质量，降低布线难度，一般采用多层板，分配专门的电源层、地层。
-----------------------------------------------------------------------------------------------
56、在布局、布线中如何处理才能保证50M以上信号的稳定性？
高速数字信号布线，关键是减小传输线对信号质量的影响。因此，100M以上的高速信号布局时要求信号走线尽量短。
数字电路中，高速信号是用信号上升沿时间来界定的。而且，不同种类的信号（如TTL、GTL、LVTTL），确保信号质量的方法不一样。
-----------------------------------------------------------------------------------------------
57、室外单元的射频部分、中频部分，乃至对室外单元进行监控的低频电路部分往往采用部署在同一PCB上，请问对这样的PCB在材质上有何要求？如何防止射频、中频乃至低频电路互相之间的干扰？
混合电路设计是一个很大的问题。很难有一个完美的解决方案。
一般射频电路在系统中都作为一个独立的单板进行布局布线，甚至会有专门的屏蔽腔体。而且射频电路一般为单面或双面板，电路较为简单，所有这些都是为了减少对射频电路分布参数的影响，提高射频系统的一致性。相对于一般的FR4材质，射频电路板倾向与采用高Q值的基材，这种材料的介电常数比较小，传输线分布电容较小，阻抗高，信号传输时延小。在混合电路设计中，虽然射频，数字电路做在同一块PCB上，但一般都分成射频电路区和数字电路区，分别布局布线。之间用接地过孔带和屏蔽盒屏蔽。
-----------------------------------------------------------------------------------------------
58、对于射频部分，中频部分和低频电路部分部署在同一PCB上，Mentor有什么解决方案？
Mentor的板级系统设计软件，除了基本的电路设计功能外，还有专门的RF设计模块。在RF原理图设计模块中，提供参数化的器件模型，并且提供和 EESOFT等射频电路分析仿真工具的双向接口；在RFLAYOUT模块中，提供专门用于射频电路布局布线的图案编辑功能，也有和EESOFT等射频电路分析仿真工具的双向接口，对于分析仿真后的结果可以反标回原理图和PCB。同时，利用Mentor软件的设计管理功能，可以方便的实现设计复用，设计派生，和协同设计。大大加速混合电路设计进程。
手机板是典型的混合电路设计，很多大型手机设计制造商都利用Mentor加安杰伦的Eesoft作为设计平台。
-----------------------------------------------------------------------------------------------
59、Mentor的产品结构如何？
Mentor Graphics的PCB工具有WG(原Veribest)系列和Enterprise(Board station)系列。
-----------------------------------------------------------------------------------------------
60、Mentor的PCB设计软件对BGA、PGA、COB等封装是如何支持的？
Mentor的AutoactiveRE由收购得来的Veribest发展而来，是业界第一个无网格，任意角度布线器。
众所周知，对于球栅阵列，COB器件，无网格，任意角度布线器是解决布通率的关键。在最新的AutoactiveRE中，新增添了推挤过孔，铜箔，REROUTE等功能，使它应用更方便。另外，他支持高速布线，包括有时延要求信号布线和差分对布线。
-----------------------------------------------------------------------------------------------
61、Mentor的PCB设计软件对差分线队的处理又如何？
Mentor软件在定义好差分对属性后，两根差分对可以一起走线，严格保证差分对线宽，间距和长度差，遇到障碍可以自动分开，在换层时可以选择过孔方式。
-----------------------------------------------------------------------------------------------
62、在一块12层PCb板上，有三个电源层2.2V,3.3V,5V，将三个电源各作在一层，地线该如何处理？
一般说来，三个电源分别做在三层，对信号质量比较好。因为不大可能出现信号跨平面层分割现象。跨分割是影响信号质量很关键的一个因素，而仿真软件一般都忽略了它。对于电源层和地层，对高频信号来说都是等效的。在实际中，除了考虑信号质量外，电源平面耦合(利用相邻地平面降低电源平面交流阻抗)，层叠对称，都是需要考虑的因素。
-----------------------------------------------------------------------------------------------
63、PCB在出厂时如何检查是否达到了设计工艺要求？
很多PCB厂家在PCB加工完成出厂前，都要经过加电的网络通断测试，以确保所有连线正确。同时，越来越多的厂家也采用X光测试，检查蚀刻或层压时的一些故障。
对于贴片加工后的成品板，一般采用ICT测试检查，这需要在PCB设计时添加ICT测试点。如果出现问题，也可以通过一种特殊的X光检查设备排除是否加工原因造成故障。
-----------------------------------------------------------------------------------------------
64、“机构的防护”是不是机壳的防护？
是的。机壳要尽量严密，少用或不用导电材料，尽可能接地。
-----------------------------------------------------------------------------------------------
65、在芯片选择的时候是否也需要考虑芯片本身的ESD问题？
不论是双层板还是多层板，都应尽量增大地的面积。在选择芯片时要考虑芯片本身的ESD(Electro-Static discharge)特性，这些在芯片说明中一般都有提到，而且即使不同厂家的同一种芯片性能也会有所不同。设计时多加注意，考虑的全面一点，做出电路板的性能也会得到一定的保证。但ESD的问题仍然可能出现，因此机构的防护对ESD的防护也是相当重要的。
-----------------------------------------------------------------------------------------------
66、在做pcb板的时候，为了减小干扰，地线是否应该构成闭合形式？
在做PCB板的时候，一般来讲都要减小回路面积，以便减少干扰，布地线的时候，也不应布成闭合形式，而是布成树枝状较好，还有就是要尽可能增大地的面积。
-----------------------------------------------------------------------------------------------
67、如果仿真器用一个电源，pcb板用一个电源，这两个电源的地是否应该连在一起？
如果可以采用分离电源当然较好，因为如此电源间不易产生干扰，但大部分设备是有具体要求的。既然仿真器和PCB板用的是两个电源，按我的想法是不该将其共地。
-----------------------------------------------------------------------------------------------
68、一个电路由几块pcb板构成，它们是否应该共地？
一个电路由几块PCB构成，多半要求共地，因为在一个电路中用几个电源毕竟不太实际。但如果你有具体的条件，可以用不同电源当然干扰会小些。
-----------------------------------------------------------------------------------------------
69、设计一个手持产品，带LCD，外壳为金属。测试ESD时，无法通过ICE-1000-4-2的测试，CONTACT只能通过1100V，AIR可以通过6000V。ESD耦合测试时，水平只能可以通过3000V，垂直可以通过4000V测试。CPU主频为33MHZ。有什么方法可以通过ESD测试？
手持产品又是金属外壳，ESD的问题一定比较明显，LCD也恐怕会出现较多的不良现象。如果没办法改变现有的金属材质，则建议在机构内部加上防电材料，加强PCB的地，同时想办法让LCD接地。当然，如何操作要看具体情况。
-----------------------------------------------------------------------------------------------
70、设计一个含有DSP，PLD的系统，该从那些方面考虑ESD？
就一般的系统来讲，主要应考虑人体直接接触的部分，在电路上以及机构上进行适当的保护。至于ESD会对系统造成多大的影响，那还要依不同情况而定。干燥的环境下，ESD现象会比较严重，较敏感精细的系统，ESD的影响也会相对明显。虽然大的系统有时ESD影响并不明显，但设计时还是要多加注意，尽量防患于未然。
-----------------------------------------------------------------------------------------------
71、PCB设计中，如何避免串扰？
变化的信号（例如阶跃信号）沿传输线由A到B传播，传输线C-D上会产生耦合信号，变化的信号一旦结束也就是信号恢复到稳定的直流电平时，耦合信号也就不存在了，因此串扰仅发生在信号跳变的过程当中，并且信号沿的变化（转换率）越快，产生的串扰也就越大。空间中耦合的电磁场可以提取为无数耦合电容和耦合电感的集合，其中由耦合电容产生的串扰信号在受害网络上可以分成前向串扰和反向串扰Sc，这两个信号极性相同；由耦合电感产生的串扰信号也分成前向串扰和反向串扰SL，这两个信号极性相反。耦合电感、电容产生的前向串扰和反向串扰同时存在，并且大小几乎相等，这样，在受害网络上的前向串扰信号由于极性相反，相互抵消，反向串扰极性相同，叠加增强。
串扰分析的模式通常包括默认模式、三态模式和最坏情况模式分析。
①默认模式类似我们实际对串扰测试的方式，即侵害网络驱动器由翻转信号驱动，受害网络驱动器保持初始状态（高电平或低电平），然后计算串扰值。这种方式对于单向信号的串扰分析比较有效。
②三态模式是指侵害网络驱动器由翻转信号驱动，受害的网络的三态终端置为高阻状态，来检测串扰大小。这种方式对双向或复杂拓朴网络比较有效。
③最坏情况分析是指将受害网络的驱动器保持初始状态，仿真器计算所有默认侵害网络对每一个受害网络的串扰的总和。这种方式一般只对个别关键网络进行分析，因为要计算的组合太多，仿真速度比较慢。
-----------------------------------------------------------------------------------------------
72、导带，即微带线的地平面的铺铜面积有规定吗？
对于微波电路设计，地平面的面积对传输线的参数有影响。具体算法比较复杂（请参阅安杰伦的EESOFT有关资料）。而一般PCB数字电路的传输线仿真计算而言，地平面面积对传输线参数没有影响，或者说忽略影响。
-----------------------------------------------------------------------------------------------
73、在EMC测试中发现时钟信号的谐波超标十分严重，只是在电源引脚上连接去耦电容。在PCB设计中需要注意哪些方面以抑止电磁辐射呢？
EMC的三要素为辐射源、传播途径和受害体。传播途径分为空间辐射传播和电缆传导。所以要抑制谐波，首先看看它传播的途径。电源去耦是解决传导方式传播，此外，必要的匹配和屏蔽也是需要的。
-----------------------------------------------------------------------------------------------
74、采用4层板设计的产品中，为什么有些是双面铺地的，有些不是？
铺地的作用有几个方面的考虑：屏蔽、散热、加固、PCB工艺加工需要。所以不管几层板铺地，首先要看它的主要原因。
这里我们主要讨论高速问题，所以主要说屏蔽作用。表面铺地对EMC有好处，但是铺铜要尽量完整，避免出现孤岛。一般如果表层器件布线较多，很难保证铜箔完整，还会带来内层信号跨分割问题。所以建议表层器件或走线多的板子，不铺铜。
-----------------------------------------------------------------------------------------------
75、对于一组总线（地址、数据、命令）驱动多个（多达4、5个）设备（FLASH、SDRAM、其他外设...）的情况，在PCB布线时，采用哪种方式？
布线拓扑对信号完整性的影响，主要反映在各个节点上信号到达时刻不一致，反射信号同样到达某节点的时刻不一致，所以造成信号质量恶化。一般来讲，星型拓扑结构，可以通过控制同样长的几个stub，使信号传输和反射时延一致，达到比较好的信号质量。
在使用拓扑之间，要考虑到信号拓扑节点情况、实际工作原理和布线难度。不同的buffer，对于信号的反射影响也不一致，所以星型拓扑并不能很好解决上述数据地址总线连接到flash和sdram的时延，进而无法确保信号的质量；另一方面，高速的信号一般在dsp和sdram之间通信，flash加载时的速率并不高，所以在高速仿真时只要确保实际高速信号有效工作的节点处的波形，而无需关注flash处波形；星型拓扑比较菊花链等拓扑来讲，布线难度较大，尤其大量数据地址信号都采用星型拓扑时。
-----------------------------------------------------------------------------------------------
76、频率30M以上的PCB，布线时使用自动布线还是手动布线；布线的软件功能都一样吗？
是否高速信号是依据信号上升沿而不是绝对频率或速度。自动或手动布线要看软件布线功能的支持，有些布线手工可能会优于自动布线，但有些布线，例如差分布线，总线时延补偿布线，自动布线的效果和效率会远高于手工布线。一般 PCB基材主要由树脂和玻璃丝布混合构成，由于比例不同，介电常数和厚度都不同。一般树脂含量高的，介电常数越小，可以更薄。具体参数，可以向PCB生产厂家咨询。另外，随着新工艺出现，还有一些特殊材质的PCB板提供给诸如超厚背板或低损耗射频板需要。
-----------------------------------------------------------------------------------------------
77、在PCB设计中，通常将地线又分为保护地和信号地；电源地又分为数字地和模拟地，为什么要对地线进行划分？
划分地的目的主要是出于EMC的考虑，担心数字部分电源和地上的噪声会对其他信号，特别是模拟信号通过传导途径有干扰。至于信号地和保护地的划分，是因为 EMC中ESD静放电的考虑，类似于我们生活中避雷针接地的作用。无论怎样分，最终的大地只有一个。只是噪声泻放途径不同而已。
-----------------------------------------------------------------------------------------------
78、在布时钟时，有必要两边加地线屏蔽吗？
是否加屏蔽地线要根据板上的串扰/EMI情况来决定，而且如对屏蔽地线的处理不好，有可能反而会使情况更糟。
-----------------------------------------------------------------------------------------------
79、布不同频率的时钟线时有什么相应的对策？
对时钟线的布线，最好是进行信号完整性分析，制定相应的布线规则，并根据这些规则来进行布线。
-----------------------------------------------------------------------------------------------
80、PCB单层板手工布线时，是放在顶层还是底层？
如果是顶层放器件，底层布线。
-----------------------------------------------------------------------------------------------
81、PCB单层板手工布线时，跳线要如何表示？
跳线是PCB设计中特别的器件，只有两个焊盘，距离可以定长的，也可以是可变长度的。手工布线时可根据需要添加。板上会有直连线表示，料单中也会出现。
-----------------------------------------------------------------------------------------------
82、假设一片4层板,中间两层是VCC和GND，走线从top到bottom，从BOTTOM SIDE流到TOP SIDE的回流路径是经这个信号的VIA还是POWER？
过孔上信号的回流路径现在还没有一个明确的说法，一般认为回流信号会从周围最近的接地或接电源的过孔处回流。一般EDA工具在仿真时都把过孔当作一个固定集总参数的RLC网络处理，事实上是取一个最坏情况的估计。
-----------------------------------------------------------------------------------------------
83、“进行信号完整性分析，制定相应的布线规则，并根据这些规则来进行布线”，此句如何理解？
前仿真分析，可以得到一系列实现信号完整性的布局、布线策略。通常这些策略会转化成一些物理规则，约束PCB的布局和布线。通常的规则有拓扑规则，长度规则，阻抗规则，并行间距和并行长度规则等等。PCB工具可以在这些约束下，完成布线。当然，完成的效果如何，还需要经过后仿真验证才知道。
此外，Mentor提供的ICX支持互联综合，一边布线，一边仿真，实现一次通过。
-----------------------------------------------------------------------------------------------
84、怎样选择PCB的软件？
选择PCB的软件，根据自己的需求。市面提供的高级软件很多，关键看看是否适合您设计能力，设计规模和设计约束的要求。刀快了好上手，太快会伤手。找个EDA厂商，请过去做个产品介绍，大家坐下来聊聊，不管买不买，都会有收获。
-----------------------------------------------------------------------------------------------
85、关于碎铜、浮铜的概念该怎么理解呢？
从PCB加工角度，一般将面积小于某个单位面积的铜箔叫碎铜，这些太小面积的铜箔会在加工时，由于蚀刻误差导致问题。从电气角度来讲，将没有合任何直流网络连结的铜箔叫浮铜，浮铜会由于周围信号影响，产生天线效应。浮铜可能会是碎铜，也可能是大面积的铜箔。
-----------------------------------------------------------------------------------------------
86、近端串扰和远端串扰与信号的频率和信号的上升时间是否有关系？是否会随着它们变化而变化？如果有关系，能否有公式说明它们之间的关系？
应该说侵害网络对受害网络造成的串扰与信号变化沿有关，变化越快，引起的串扰越大，（V=L*di/dt）。串扰对受害网络上数字信号的判决影响则与信号频率有关，频率越快，影响越大。
-----------------------------------------------------------------------------------------------
87、在PROTEL中如何画绑定IC？
具体讲，在PCB中使用机械层画邦定图，IC衬底衬根据ICSPEC.决定接vcc gnd float，用机械层print bonding drawing即可。
-----------------------------------------------------------------------------------------------
88、用PROTEL绘制原理图，制板时产生的网络表始终有错，无法自动产生PCB板，原因是什么？
可以根据原理图对生成的网络表进行手工编辑,检查通过后即可自动布线。用制板软件自动布局和布线的板面都不十分理想。网络表错误可能是没有指定原理图中元件封装；也可能是布电路板的库中没有包含指定原理图中全部元件封装。如果是单面板就不要用自动布线，双面板就可以用自动布线。也可以对电源和重要的信号线手动，其他的自动。
-----------------------------------------------------------------------------------------------
89、PCB与PCB的连接，通常靠接插镀金或银的“手指”实现，如果“手指”与插座间接触不良怎么办？
如果是清洁问题，可用专用的电器触点清洁剂清洗，或用写字用的橡皮擦清洁PCB。还要考虑1)金手指是否太薄，焊盘是否和插座不吻合；2)插座是否进了松香水或杂质；3)插座的质量是否可靠。
-----------------------------------------------------------------------------------------------
90、请问焊盘对高速信号有什么影响?
一个很好的问题。焊盘对高速信号有的影响，它的影响类似器件的封装对器件的影响上。详细的分析，信号从IC内出来以后，经过绑定线，管脚，封装外壳，焊盘，焊锡到达传输线，这个过程中的所有关节都会影响信号的质量。但是实际分析时，很难给出焊盘、焊锡加上管脚的具体参数。所以一般就用IBIS模型中的封装的参数将他们都概括了，当然这样的分析在较低的频率上分析是可以接收的，对于更高频率信号更高精度仿真，就不够精确了。现在的一个趋势是用IBIS的V－I、V－T曲线描述buffer特性，用SPICE模型描述封装参数。当然，在IC设计当中，也有信号完整性问题，在封装选择和管脚分配上也考虑了这些因素对信号质量的影响。
-----------------------------------------------------------------------------------------------
91、自动浮铜后，浮铜会根据板子上面器件的位置和走线布局来填充空白处，但这样就会形成很多的小于等于90度的尖角和毛刺（比如一个多脚芯片各个管脚之间会有很多相对的尖角浮铜），在高压测试时候会放电，无法通过高压测试，不知除了自动浮铜后通过人工一点一点修正去除这些尖角和毛刺外有没有其他的好办法？
自动浮铜中出现的尖角浮铜问题，的确是个很麻烦的问题，除了有你提到的放电问题外，在加工中也会由于酸滴积聚问题，造成加工的问题。从2000年起， Mentor在WG和EN当中，都支持动态铜箔边缘修复功能，还支持动态覆铜，可以自动解决你所提到的问题。请见动画演示。(如直接打开有问题,请按鼠标右键选择“在新窗口中打开”，或选择“目标另存为”将该文件下载到本地硬盘再打开。)
-----------------------------------------------------------------------------------------------
92、请问在PCB 布线中电源的分布和布线是否也需要象接地一样注意。若不注意会带来什么样的问题？会增加干扰么？
电源若作为平面层处理，其方式应该类似于地层的处理，当然，为了降低电源的共模辐射，建议内缩20倍的电源层距地层的高度。如果布线，建议走树状结构，注意避免电源环路问题。电源闭环会引起较大的共模辐射。
-----------------------------------------------------------------------------------------------
93、地址线是否应该采用星形布线？若采用星形布线，则Vtt的终端电阻可不可以放在星形的连接点处或者放在星形的一个分支的末端？
地址线是否要采用星型布线，取决于终端之间的时延要求是否满足系统的建立、保持时间，另外还要考虑到布线的难度。星型拓扑的原因是确保每个分支的时延和反射一致，所以星型连接中使用终端并联匹配，一般会在所有终端都添加匹配，只在一个分支添加匹配，不可能满足这样的要求。
-----------------------------------------------------------------------------------------------
94、如果希望尽量减少板面积，而打算像内存条那样正反贴，可以吗？
正反贴的PCB设计，只要你的焊接加工没问题，当然可以。
-----------------------------------------------------------------------------------------------
95、如果只是在主板上贴有四片DDR memory，要求时钟能达到150Mhz，在布线方面有什么具体要求?
150MHz的时钟布线，要求尽量减小传输线长度，降低传输线对信号的影响。如果还不能满足要求，仿真一下，看看匹配、拓扑、阻抗控制等策略是有效。
-----------------------------------------------------------------------------------------------
96、在PCB板上线宽及过孔的大小与所通过的电流大小的关系是怎样的？
答：一般的PCB的铜箔厚度为1盎司，约1.4mil的话，大致1mil线宽允许的最大电流为1A。过孔比较复杂，除了与过孔焊盘大小有关外，还与加工过程中电镀后孔壁沉铜厚度有关。
-----------------------------------------------------------------------------------------------
97、高压电路中线路板的线路间距按什么原则 ?
100V电压线路间距1mm，500V电压线路间距就是1mm。
-----------------------------------------------------------------------------------------------
98、便于生产的一些注意事项
继电器插件PIN脚周围3mm之内，尽量不要有贴片焊盘。 波峰焊治具遮挡需要一定间隙。
-----------------------------------------------------------------------------------------------
附录1、微带线与带状线
1、带状线
线走内板层，信号线是嵌在两层导体之间的带状导线，它的电场分布都在两个包它的导体（平面）之间，不会辐射能量出去，也不会受到外部的辐射干扰。但由于它的周围全是电介质（介电常数比1大），所以信号在里层中的传输速度比在表层中慢。
-----------------------------------------------------------
2、微带线
线走在板层表面， 如下图。蓝色部分是导体，绿色部分是PCB的绝缘电介质， 由于微带线的一面裸露在空气里面（可向周围形成信号辐射或受到周围的辐射干扰），而另一面附在PCB的绝缘电介质上，所以它形成的电场一部分分布在空中，另一部分分布在PCB的绝缘介质中。但是微带线中的信号传输速度要比带状线中的信号传输速度快，这是其突出的优点。
蓝色部分是导体，绿色部分是PCB的绝缘电介质，上面的蓝色小块儿是microstrip line微带线。
其中黄色部分是环氧有机材料。
-----------------------------------------------------------
3、其他知识点
（1）微带线是一根带状导线(信号线)，与地平面之间用一种电介质隔离开。若线的厚度、宽度以及与地平面之间的距离可控，则它的特性阻抗也可控。
（2）带状线是一条置于两层导电平面之间的电介质中间的铜带线。若线的厚度和宽度、介质的介电常数以及两层导电平面间的距离可控，那么线的特性阻抗也可控。
（3）单位长度微带线的传输延迟时间，仅仅取决于介电常数，而与线的宽度或间隔无关。
（4）微带线速度块，抗干扰能力弱；带状线速度慢些，抗干扰能力强些。
因为微带线一面是FR4(或其他电介质)一面是空气(介电常数低)因此速度很快，利于走速度要求高的信号（例如差分线，通常为高速信号，同时抗干扰较强）。
（5）带状线两边都有电源或地层，因此阻抗容易控制，同时屏蔽较好，但是信号速度慢些。
（6）通常同样的介质条件微带线的损耗小(线宽)，带状线的损耗大(线细，有过孔)。
（7）当设计一个电路板时，首先要考虑的是需要多少布线层(Routing Layer)及电源平面(在可接受的成本价格内)。层数之决定在于功能规格、杂讯免疫力、信号分类、需布线之net、trace数目、阻抗之控制、VLSI元件密度、汇流排之布线等。 适当使用microstrip(微带)及stripline(带状线)方式以在PCB层面压制射频辐射。在PCB内之平面(Ground或VCC)是压制PCB内Common-mode RF之重要方法之一，理由是这平面会降低高频电源分布阻抗(Power Distribution Impedance)。
（8）Microstrip：指PCB之外层的trace，经一介电物质邻接一整平面(Solid Plane)。Microstrip方式提供PCB上之RF压制，同时也可容许比Sctripline较快之Clock及逻辑讯号。此较快之Clock及逻辑讯号是因为较小之耦合电容及较低之空载传输延迟。Microstrip的缺点是此PCB外部信号层会辐射RF能量引入环境，对非在此层之上下加入金属屏蔽。
（9）Stripline：信号层介于两个Solid Planes (Voltage或Ground)之间。Stripline有达到较佳RF辐射防制，但只能用在较低之传输速度，因信号层介于两个Solid Planes之间，两平面间会有电容性耦合，导致降低高速信号之边缘速率(Edge Rate)，Stripline之电容耦合效应在边缘速率快于1ns之信号较为显著，使用Stripline的主要效应是对内部trace之RF能量之完整屏蔽，因而对射频有较佳之抑制能力。
要注意的是辐射仍然会从其他元件产生，虽然内部之trace可不令其产生辐射，其它之内部边线(bond接线、元件脚、插座、内部连线能及其他类似者)仍会产生问题。随着系统、元件、trace之阻抗，会存在阻抗不匹配(Impedande Mismatch)之问题，此不匹配之阻抗会使RF能量由内部trace耦合到其他电路或是自由空间(Free Space)。使元件之接脚电感最小(Minimizing Lead Impedance)可降低辐射现象。
免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
155-2731-8020
