C#与MATLAB集成：调用MATLAB代码与函数

说明

最近正在学习如何使用C#调用Matlab的代码，查阅了很多相关资料，踩了不少坑 ，不过终于解决了问题。

软件环境：

   C#: Visual Studio 2013 MATLAB : MATLAB R2020b

(MATLAB 是使用学校邮箱注册的正版软件，Vs2013用的是破解版，之后也成功测试了Vs2017)。

一、MATLAB 配置和封装

1. MATLAB 工具包安装

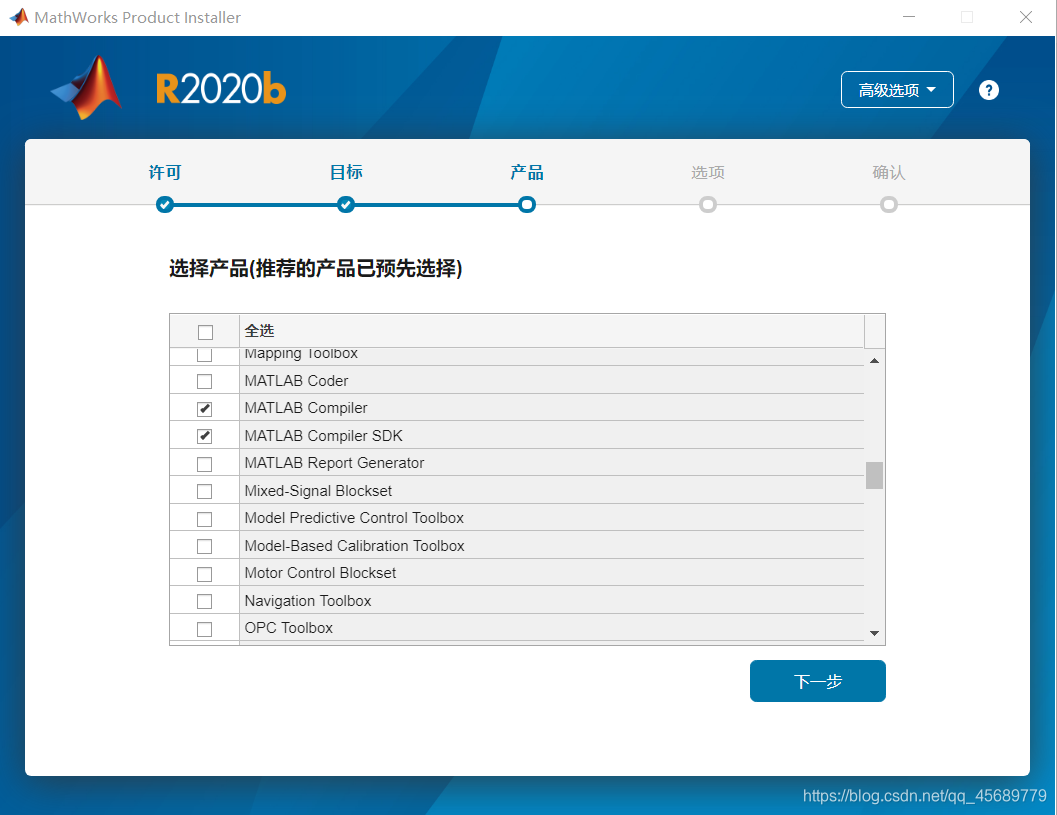

需要安装 MATLAB Compiler 和 MATLAB Compiler SDK 两个工具包()，一种可行的方法是用安装程序安装；

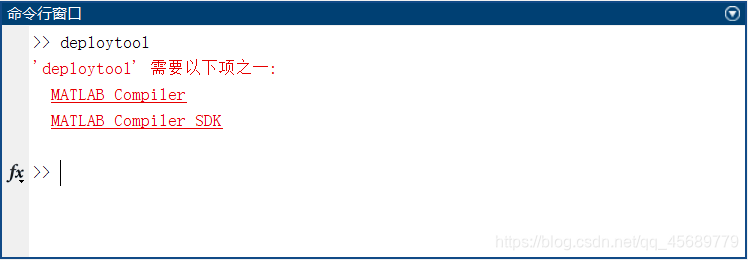

   另一种方法是：在命令行窗口输入： deploytool，

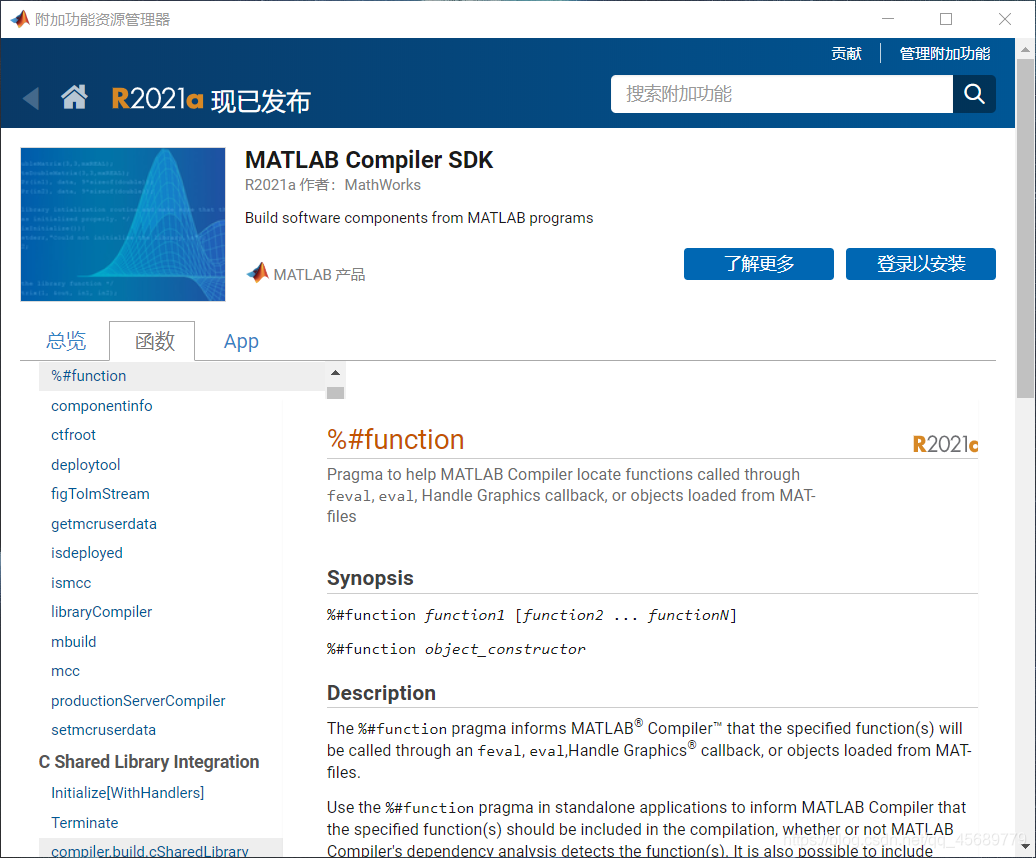

MATLAB Compiler 和 MATLAB Compiler SDK 进入到 附加功能资源管理器 界面中，

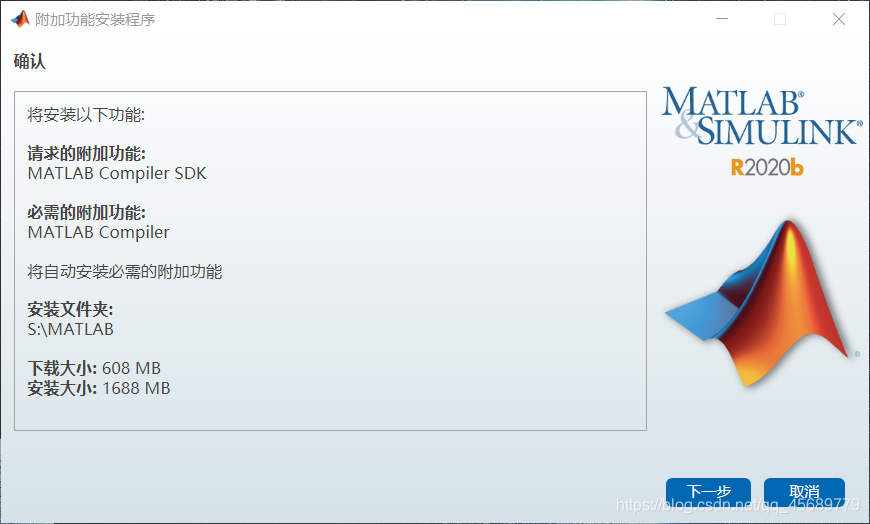

   这里安装的是 MATLAB Compiler SDK，


   因为安装 MATLAB Compiler SDK，会连带安装MATLAB Compiler；

2. 编写 MATLAB 程序

编写一个简单的  函数(保存为addNum.m)；

function result = addNum(a,b)
    result = a + b;
end

3. 封装为dll

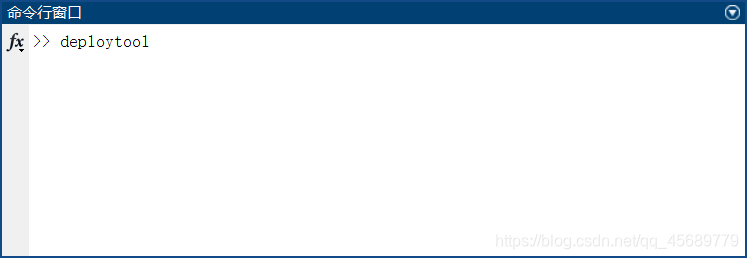

(1) 在命令行窗口输入： deploytool；

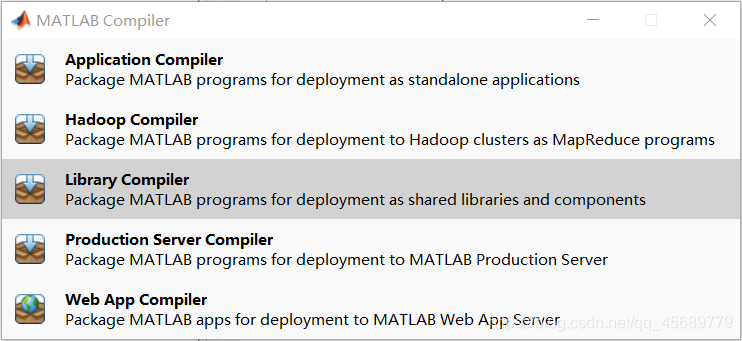

在弹出的 MATLAB Compiler 窗口中 选择 Library Compiler；

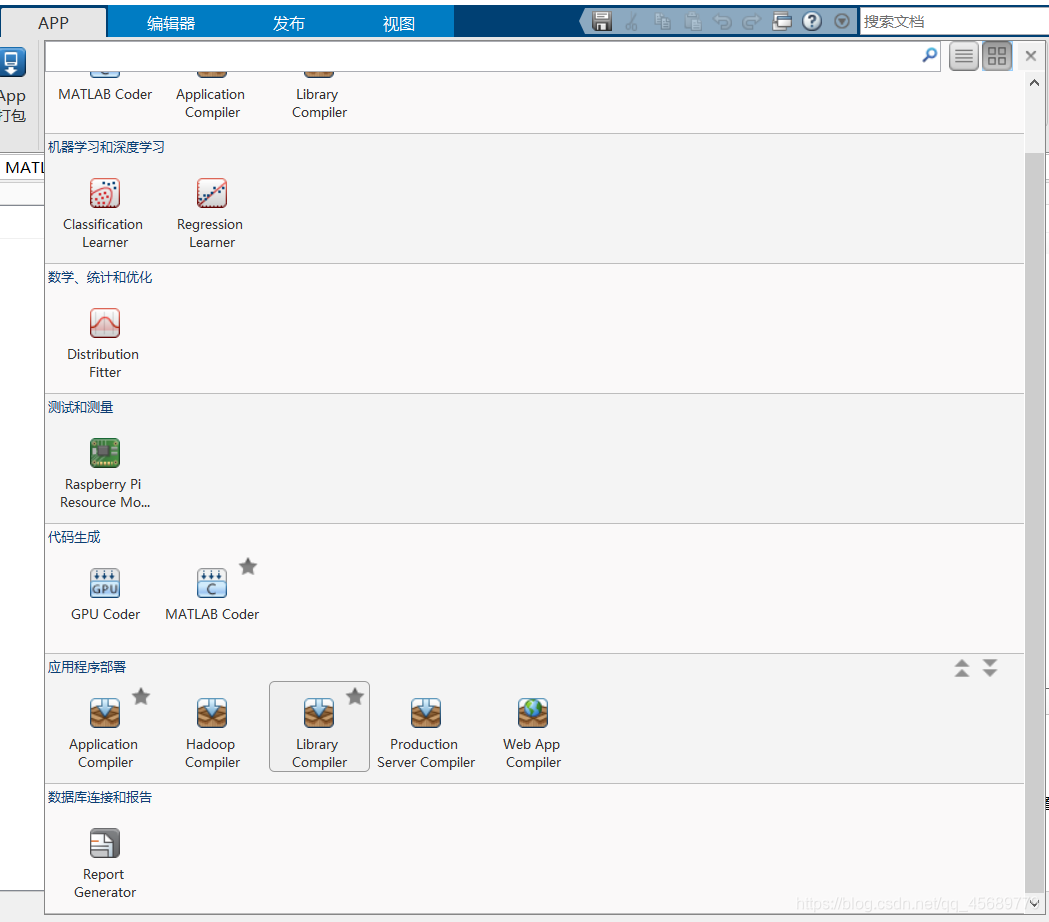

   或者也可以通过上方 编辑器 旁边的 APP，右边的下拉按钮，


   在 应用程序部署 中也可以找到 Library Compiler，

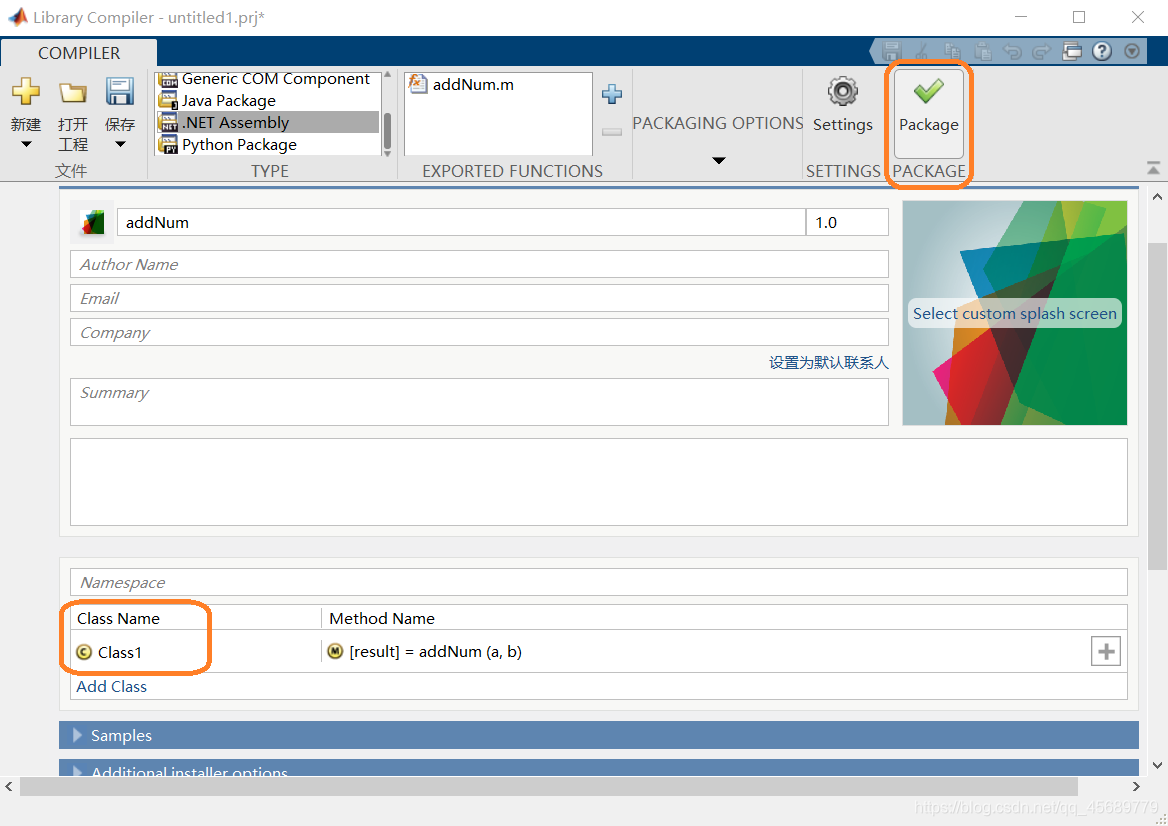

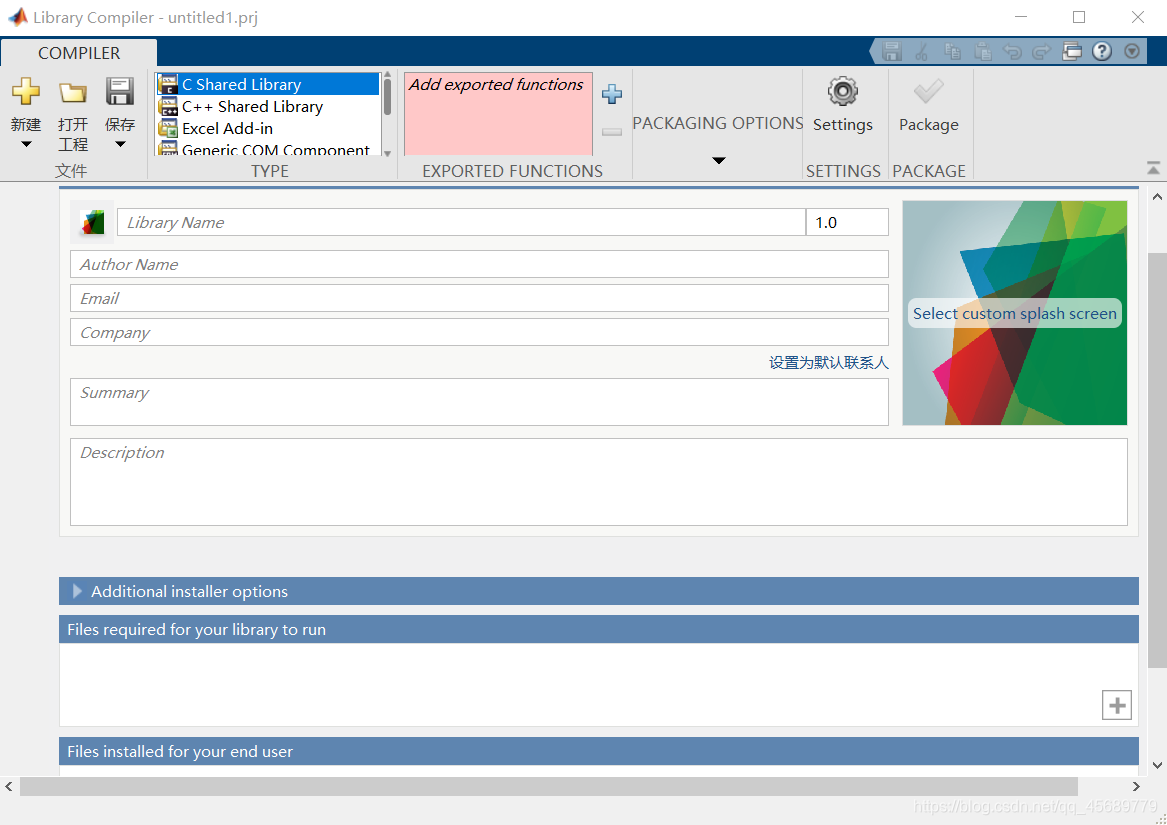

   (2) 在Library Compiler界面中，只需要执行下面三个步骤：

第一步：下拉  的滑动条，选择其中的 .NET Assembly；


   第二步：点击  的加号，

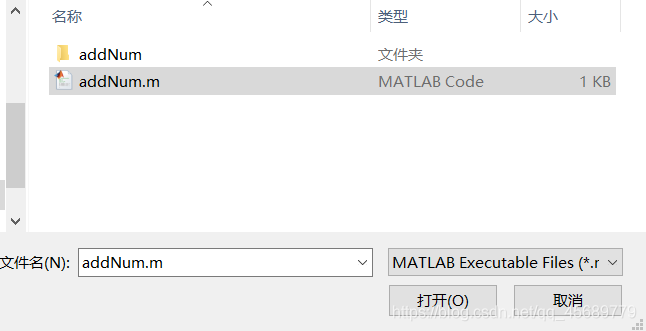

   添加所写函数保存的.m文件的；

第三步：类的名字可以自己设置，这里保持默认的 Class1 ；

   最后点击 Package。

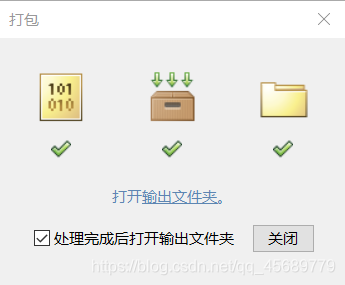

   路径可以选择和.m文件在同一文件夹下，然后等待打包完成。


   至此 MATLAB 对.m文件内函数的封装已经完成。

二、Visual Studio 配置及编程

1. Vs 配置

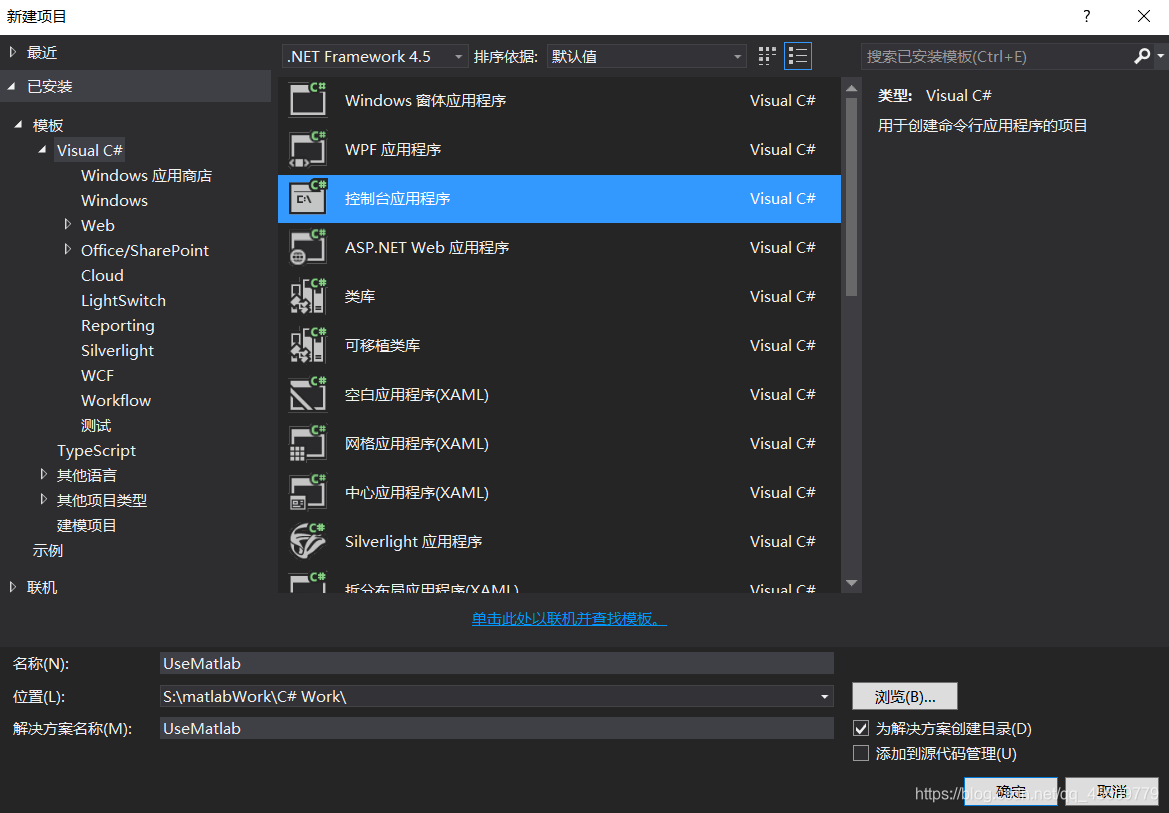

第一步：打开Visual Studio 2013，新建项目，这里使用的是 ，给定名称、设置好路径后，点击 确定 ，创建项目。

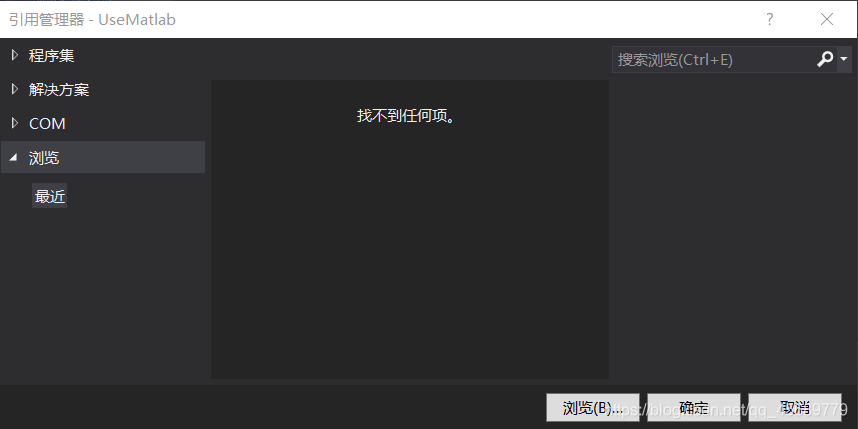

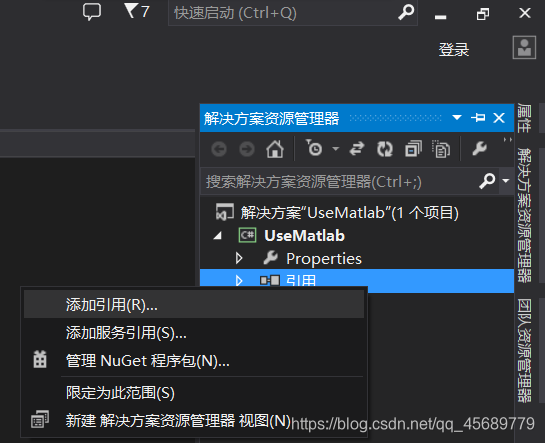

   第二步：在 解决方案资源管理器 中，右键 ，点击


   点击 浏览 ，找到之前MATLAB封装后生成的文件夹，

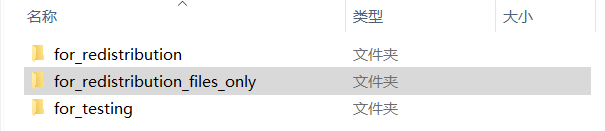

   打开文件名为 for_redistribution_files_only下的 addNum.dll，

   进行添加，


   然后还需添加一个 MWArray.dll 用于C#和MATLAB之间的数据传递，

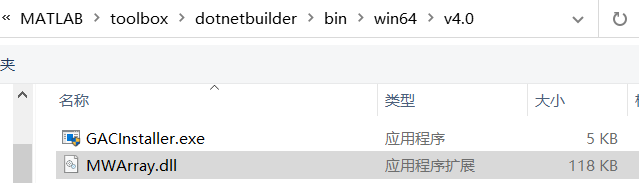

   路径是：MATLAB安装的文件夹/ toolbox / dotnetbuilder / bin / win64 / v4.0；

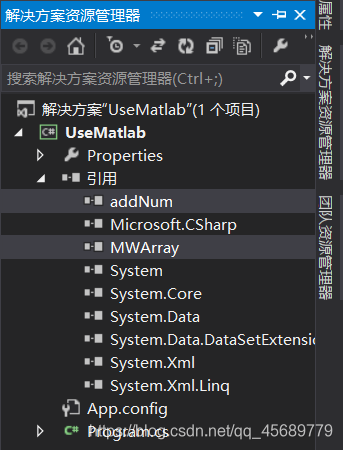

   添加完成后可以看到 addNum 和 MWArry 已经在 引用 中；

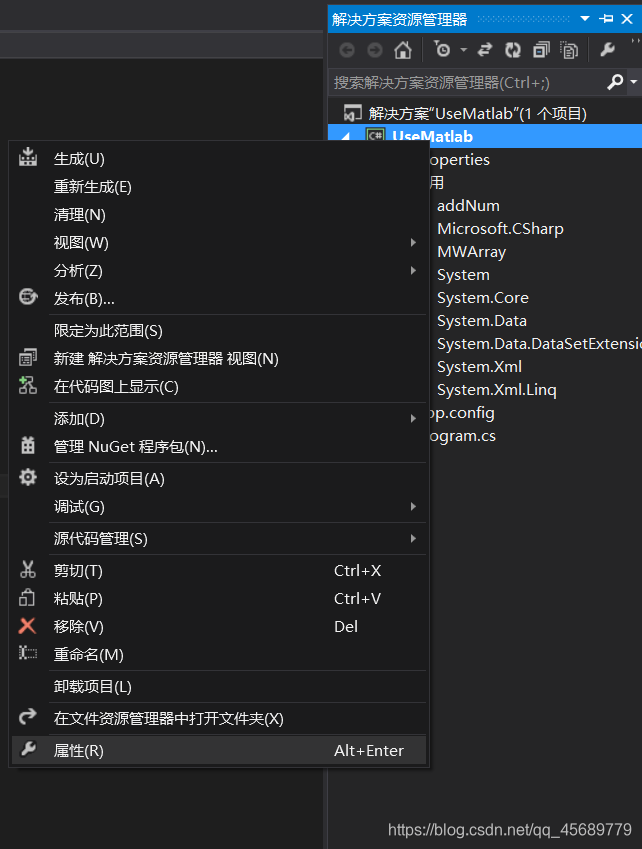

   第三步：右键 项目，点击 属性 ，(这一步也是最坑的，花费了大量时间才找到解决办法)；

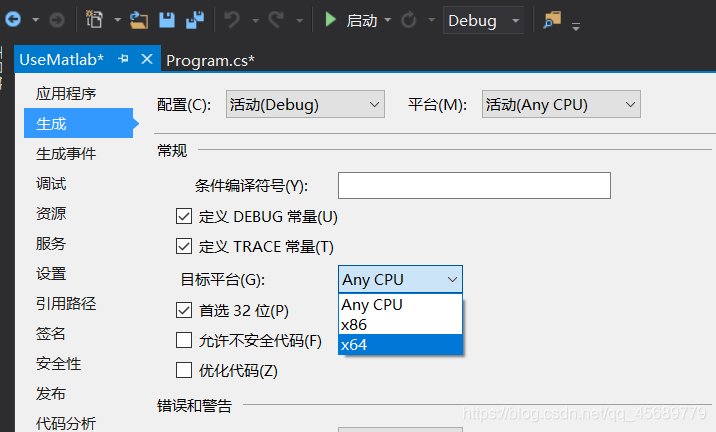

   左边一栏中，选择 生成，将 目标平台，修改为 ；

2. 编写 C# 程序

这里用最简单的一个例子进行测试：

using System;
using addNum;
using MathWorks.MATLAB.NET.Arrays;

namespace UseMatlab
{
    class Program
    {
        static void Main()
        {
            Class1 demo = new Class1();
            MWArray a = 1, b = 2, c;
            c = demo.addNum(a, b);
            Console.WriteLine("a:{0},b:{1}", a, b);
            Console.WriteLine("c:{0}",c);
        }
    }
}

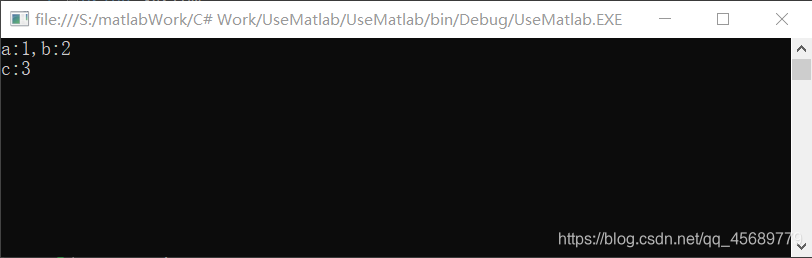

点击启动，需要稍等一会，控制台上即可显示输出结果。

3. 额外测试

之后又尝试了C#调用Matlab的  功能，将原来写的addNum函数进行修改：

function result = addNum(a,b)
    result = a + b;

    x = -5:0.1:5;
    y = sin(x);
    plot(x,y);
end

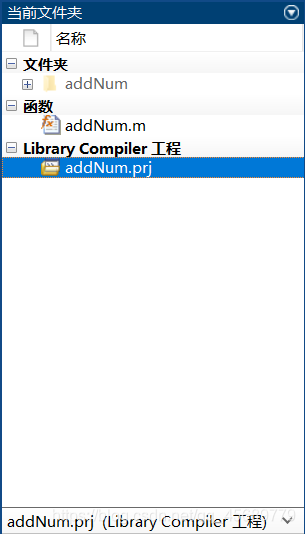

代码修改后，双击 addNum.prj 工程文件，点击 Package，对函数重新进行打包；


   此时Vs端 不需要 重新添加引用，直接点击 启动，即可运行代码，

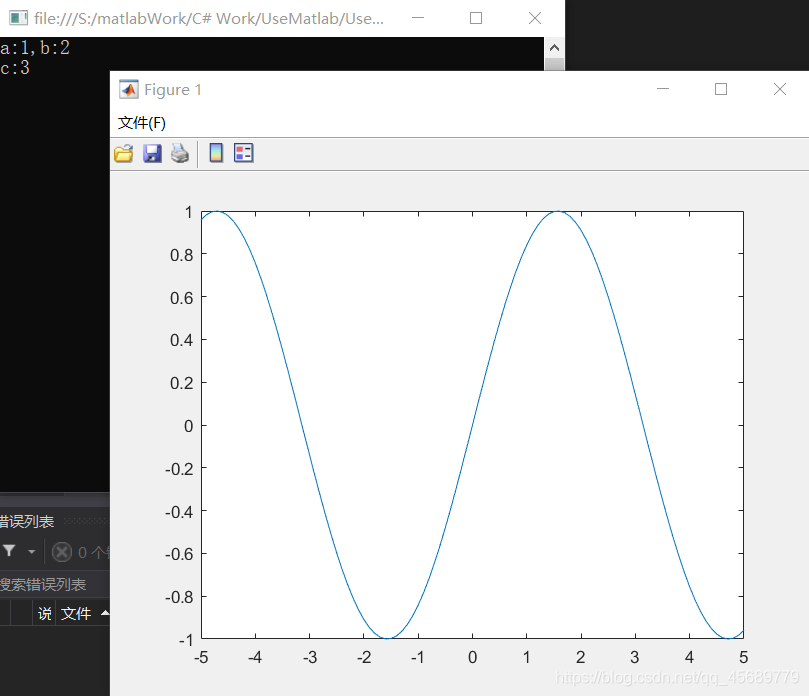

控制台窗口 显示数字后，弹出Matlab plot函数运行后的 Figure 窗口。

   至此，完成C#对Matlab函数的调用。

三、总结

1. MATLAB 需要安装两个工具包 ：MATLAB Compiler 和 MATLAB Compiler SDK ;
2. MATLAB封装的 步骤 和 路径 要清楚；
3. VS端 需要 添加 两个引用：addNum.dll 和 MWArray.dll；
4. VS端 生成的 目标平台 一定要改为 x64。
