MATLAB GUI基础第二讲

UIDE编程开发

matlab可视化姐买你的设计，一般有两种方法，一是直接通过编辑M脚本文件产生GUI，二是通过MATLAB图形用户界面开发环境GUIDE来建立界面。GUIDE是matlab为编写GUI界面提供的集成开发工具，提供了姐买你的外观、属性和回调函数等。GUIDE将用户保存好的GUI界面保存在一个FIG资源文件中，同时还能够产生GUI初始化和组件界面布局控制代码的M文件，这个M文件为实现回调函数提供了一个参考框架。

一．GUI对象的常用属性

1.控件风格和外观

backgroundColor：设置控件背景颜色，使用[R G B]或颜色定义

CData：在控件上显示的真彩色图像，使用矩阵表示

ForegroundColor:用于设置控件上显示的文本的颜色

String属性：设置控件上的文本

Visible：设置空间是否可见，可以取值为on或off

2.控件的常规信息

Enable属性：表示控件的使能状态，取值可以为on\inactive和off，默认值为on。当设置为inactive时，控件不可用。

style：设置控件对象的类型，可以取值为pushbutton、togglebutton、radiobutton、checkbox、edit、text、slider、frame、listbox、popupmenu，系统默认为pushbutton

Tag:控件名称，利用该名称来命名控件的回调函数的名称

TooltipString属性：该属性为字符串，用来设置提示信息，当鼠标指针位于此控件时，显示该提示信息。

UserData：设置用户指定的数据。利用该属性可以实现数据的传递

position：设置控件对象的位置和大小

units:设置控件的位置以及大小等的单位

3.控件的回调函数

BusyAction：处理回填函数的中断，有两种选项：即cancel：取消中断事件，queue：排队（默认设置）

ButtonDownFcn属性：按钮按下时的处理函数

Callback属性：是来凝结程序界面整个程序系统的实质性功能的纽带。该属性值应该为一个可以直接求值的字符串，在该对象被选中和改变时，系统将自动地对字符串进行求值

CreateFcn：在对象产生过程中执行的回调函数

DeleteFcn：删除对象过程中执行的回调函数

Interruptible属性：指定当前的回调函数在执行时是否允许中断，去执行其他的函数

4.控件当前状态信息

ListboxTop：在列表框中显示的最顶层的字符串的索引

Max：最大值

Min：最小值

Value：空间当前值，对于单选按钮如果被选中时，该属性的值为Max属性值，如果没有被选中，则为MIn属性值

二、GUI的M文件

利用GUIDE可以生成M文件框架，通过M文件决定GUI用户操作的相应，通过GUIDE可以自动生成M文件，然后在M文件中编写GUI空间的回调函数

M文件由多个子函数构成，包括主函数、opening函数、output函数和回调函数。其中，主函数不能修改，和文件名相同。

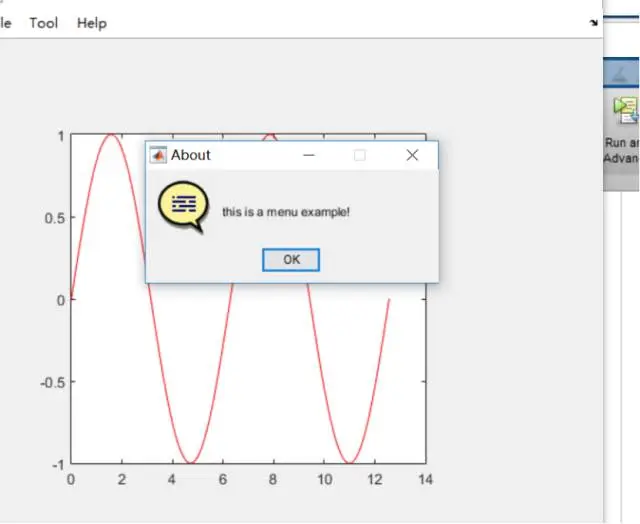

快捷菜单的例子：
