深度对比:NX、CATIA、中望3D、SINOVATION与CAXA实体设计

计算机辅助设计在许多行业中用于创建、修改和分析设计。随着多年来 CAD 软件重要性的增加,已经创建了各种具有不同功能的 CAD 软件应用程序。如今,随着可用CAD 软件的数量越来越多,哪个软件最适合我的设计的问题非常有效且难以回答。

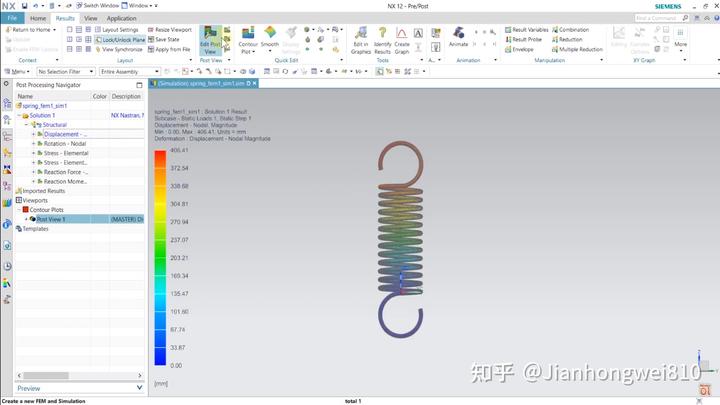

1.NX


NX 最初由其最初的开发商 United Computing, Inc. 于 1973 年首次发布时被称为 Unigraphics。然而,当时它还不能用于商业用途,直到 1975 年才开始商业销售。1976 年, United Computing 被 McDonnell Douglas Corporation 收购,随后由于财务困难,该公司于 1991 年将 Unigraphics 及其软件开发部门出售给了通用汽车的电子数据系统 (EDS)。EDS 后来更名为 UGS 公司。

2007 年,Siemens PLM Software 收购了 UGS 公司,转让了 UGS 品牌下的 Unigraphics 和其他产品的所有权,并将其更名为 NX。值得注意的是,NX 的名字来源于“下一代”,它的起源可以追溯到 2002 年,当时Unigraphics 的所有者购买了 CAD 软件包I-DEAS ,并试图将其特性和功能集成到一个程序中。因此,开始了以重命名为高潮的过渡。

NX被认为是一种高端产品,主要是因为它为 CAD、CAM 或 CAE 应用程序提供了先进且紧密集成的产品开发解决方案,尽管在参考定价时该术语仍然适用,因为 NX 是一个昂贵的程序。

NX有点贵,入门级版本大约 7,000 美元,这意味着您将不得不为附加功能支付更多费用。因此,NX 主要由组织而非个人购买。

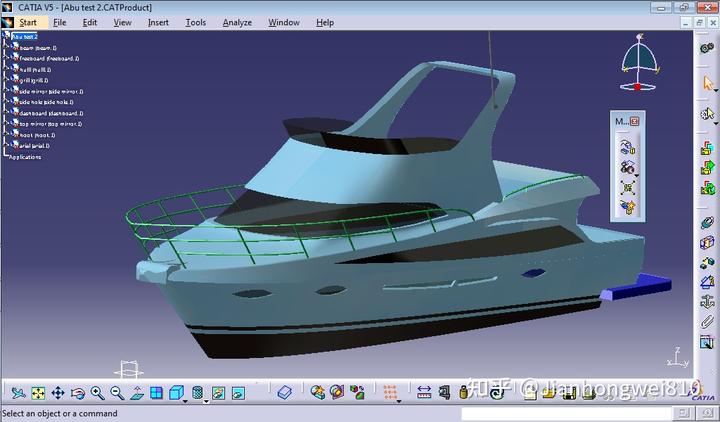

2.CATIA


CATIA以前称为 CATI-Conception Assisté Tridimensionnelle interactive,法语为交互式辅助 3D 设计,由法国制造商 Avions Marcel Dassault 于 1977 年创立。自发布之日起,已经进行了重大修改,例如 3D 市场,使CATIA的用户与制造商建立联系。2019 年发布版本 CATIA V5-6。

CATIA 是用于计算机辅助设计、CAD、CAE 和产品寿命管理的 CAD 应用程序的集合。

CATIA 已经能够提供工具来简化不同工程和设计行业的设计。这些能力可以归类为电气系统、系统工程、机械工程、流体工程和设计。

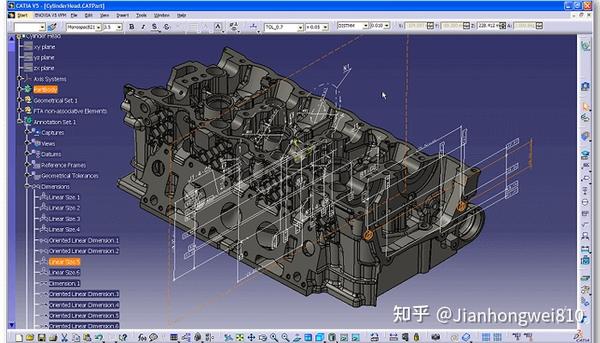

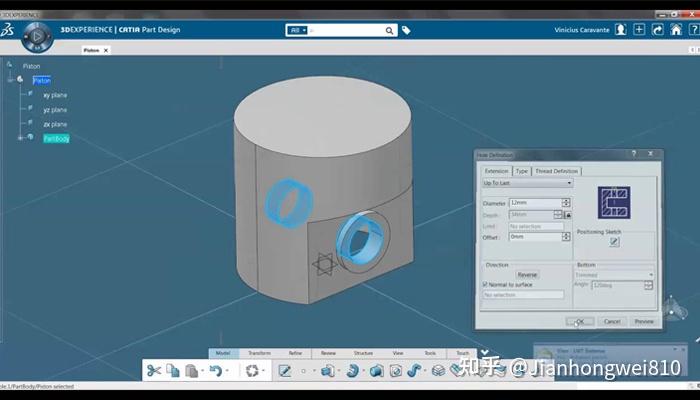

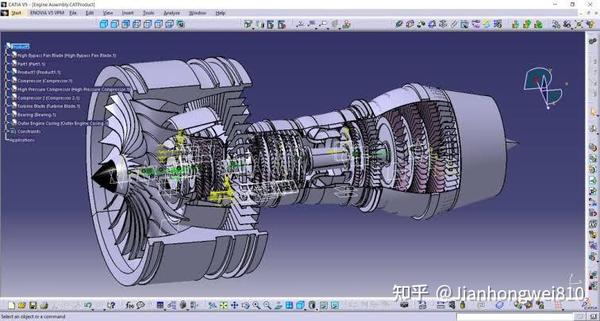

CATIA 中的设计工具为复杂形状的设计、曲面工作流程、造型和可视化提供了解决方案。这些都是通过嵌入式 ICEM 曲面技术完成的。设计师已经能够提高他们的创造力,使用 CATIA 制作出高质量和复杂的设计。

CATIA 广泛应用于航空航天、建筑、工业设备、造船、汽车、高科技、消费品、能源过程和公用事业以及建筑等各个行业。

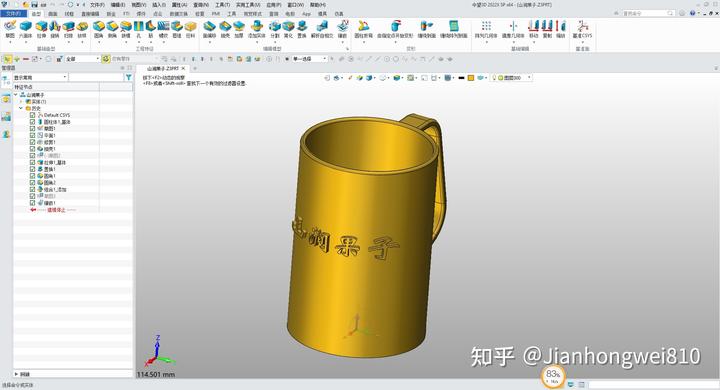

3.中望3D

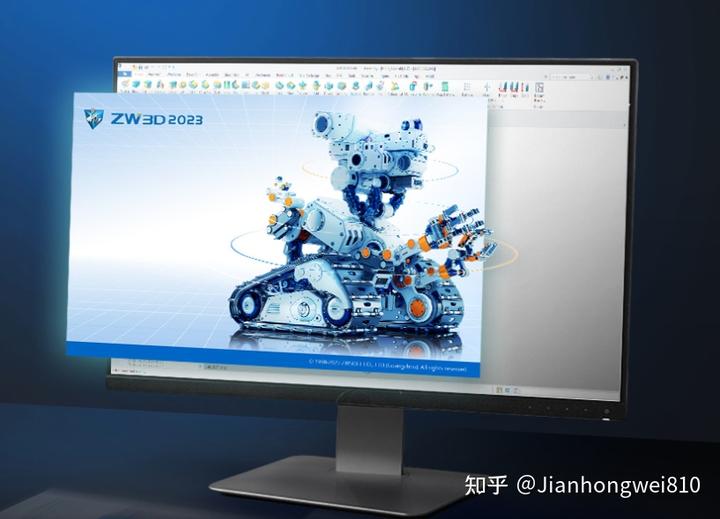

中望3D跨越 CAD 和 CAM 领域,旨在为用户提供更直观的产品设计方式。

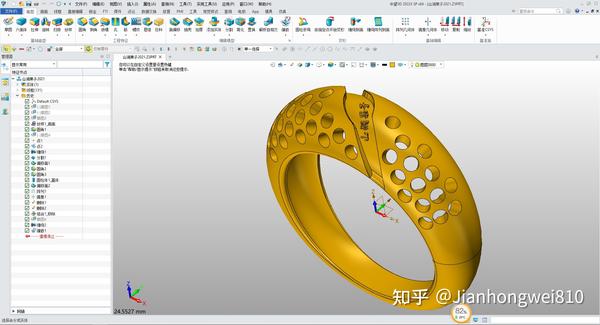

中望3D是集“曲面造型、实体建模、模具设计、装配、钣金、工程图、2-5轴加工”等功能模块于一体,覆盖产品设计开发全流程的三维cad软件,广泛应用于机械、模具、汽配等设计和制造领域。


中望3D就是个缩水版的ug+sw+ce+solidcam,比如那个随意调整建模顺序的功能,在sw里就有。把那个线,往前一拉。中望3D还借鉴了PTC基准面功能,以及坐标系操作记录。[呲牙]还有一个原因,ZW3D的特征树,借鉴了欧洲软件的图层,比如图层+集合的概念,把草图,曲面,实体,等分开,进一步为装配的大内存做铺垫,这就避免出现UG的装配弊端,UG装配的弊端就是操作繁琐,不够迅速,这就较好地利用SW的装配思路,避免,自由建模与参数建模,之后的装配的各种冲突,这个对于非国产系统和硬件兼容上的问题,这为后来的大方向,提供了更多更广泛的选择空间,这个很重要。这就避免CE的基础代码不能有效改变模式的弊端,这也为传统建模软件必须调整建模窗口的弊端,有效减少基础代码的体积,也尽力减少开发冲突,提高稳定性,减少售后成本。

中望的内核架构较为松散。目前优化空间很大。但是面临内核和求解器不匹配的问题。


4.华天软件SINOVATION

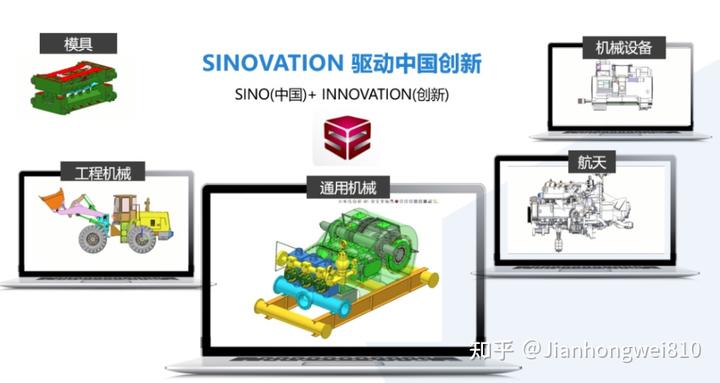

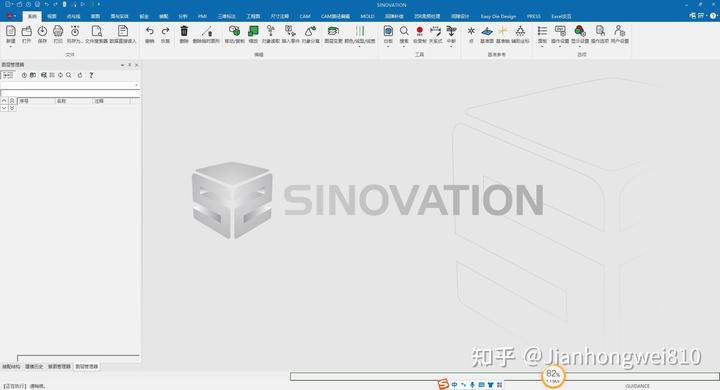

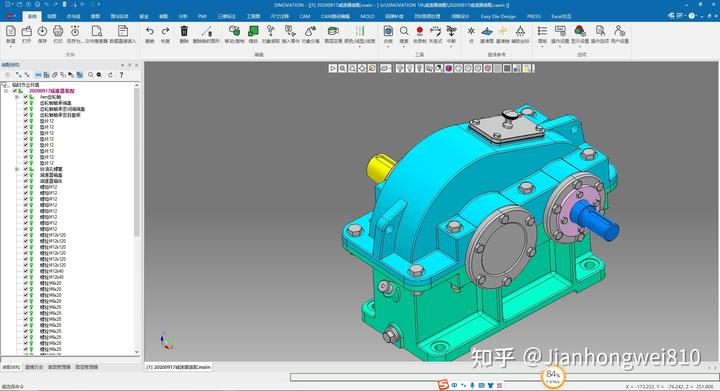

华天软件SINOVATION自主版权三维CAD/CAM软件,软件易学易用;具有混合建模、参数化设计、直接建模、特征造型功能以及产品设计动态导航技术;提供CAM加工技术、冲压模具、注塑模具设计以及消失模设计加工、激光切割控制等专业技术,帮助设计师快速完成创新设计。

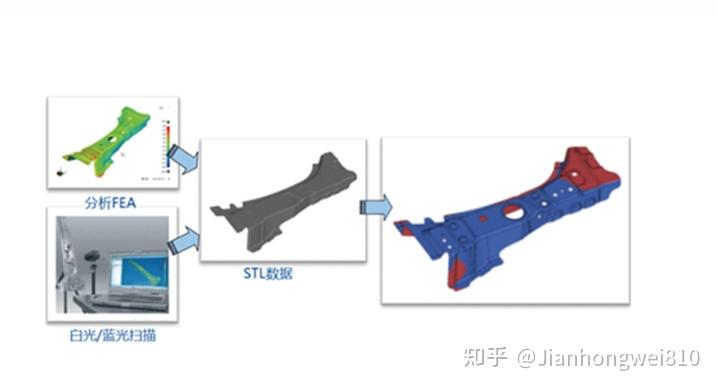

独特的冲压回弹补偿

●基于分析和测量结果制定高标准的回弹调整对策;

  ●专业回弹补偿功能轻松实现复杂曲面的自动、高精度变形;

  ●减少试模次数,缩短模具交付周期,降低模具制造成本。


华天sv的图层功能优于中望。但是基于该平台潜力巨大,还是低调一点比较好。事实上,所有的软件里,比较中意的个人操作软件还是sv。

5.CAXA实体设计

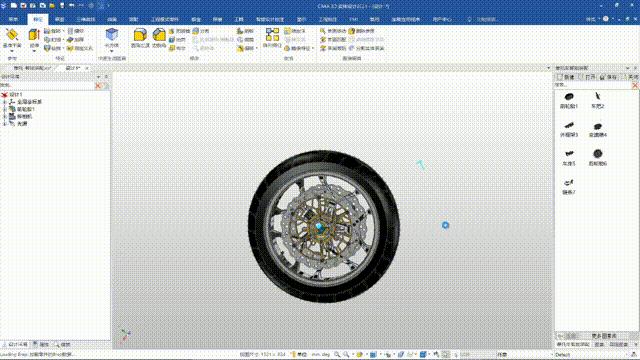

caxa实体设计是一套面向工业的三维设计软件,也是集创新设计、工程设计、协同设计于一体的新一代3D CAD系统解决方案,包含了三维建模、协同工作和分析仿真等各种功能,能为您的企业快速的完成新产品设计,响应客户的个性化需要提供有力的帮助。该软件无缝集成了CAXA电子图板,工程师可在同一软件环境下自由进行3D和2D设计,无需转换文件格式,就可以直接读写DWG/DXF/EXB等数据,另外,除了提供创新模式之外,还具备传统3D软件普遍采用的全参数化设计模式(即工程模式),符合大多数3D软件的操作习惯和设计思想,可以在数据之间建立严格的逻辑关系,便于设计修改。

事实上,国内的软件貌似倾向于低成本和本地化,但是由于功能问题,反而出现大家不会具有信心的情况。主要原因还是一点。大方中望的本地化做得并不足够好。国内的二维制图软件和三维建模之间的求解器沟通的并不高,主要症结在于二维CAD一般依赖于ITC源代码,求解器依赖于西门子DCM。

6.产品对比:NX, CATIA, 中望3D, SINOVATION,CAXA实体设计总体对比

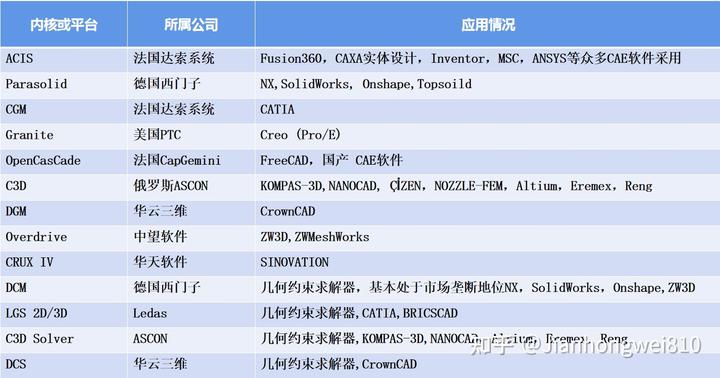

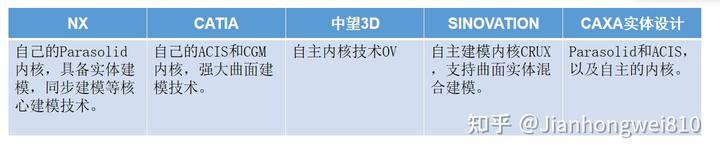

(1)建模内核

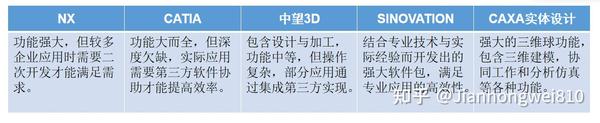

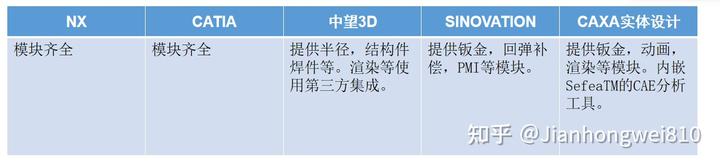

(2)整体功能说明


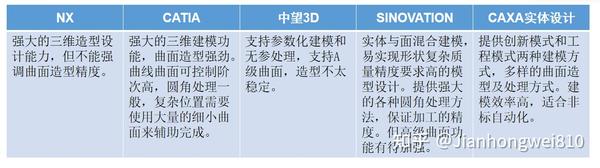

(3)造型


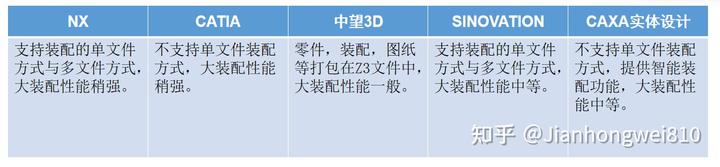

(4)装配


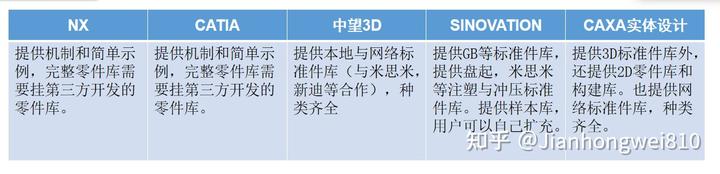

(5)零件库


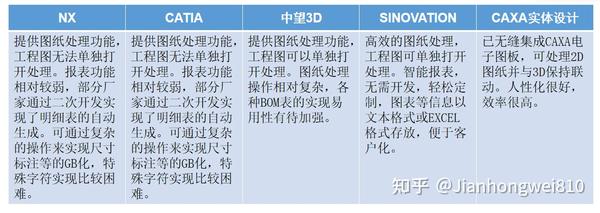

(6)工程图


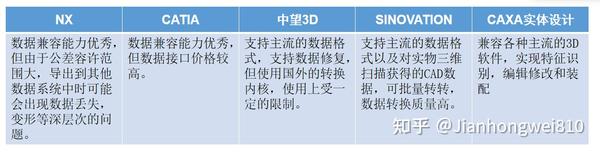

(7)数据兼容能力


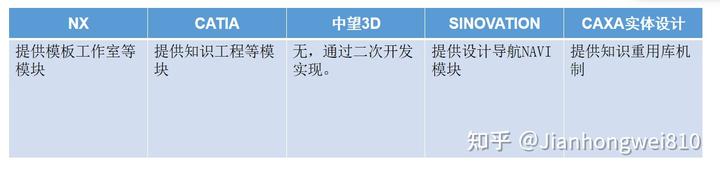

(8)知识重用


(9)通用构件


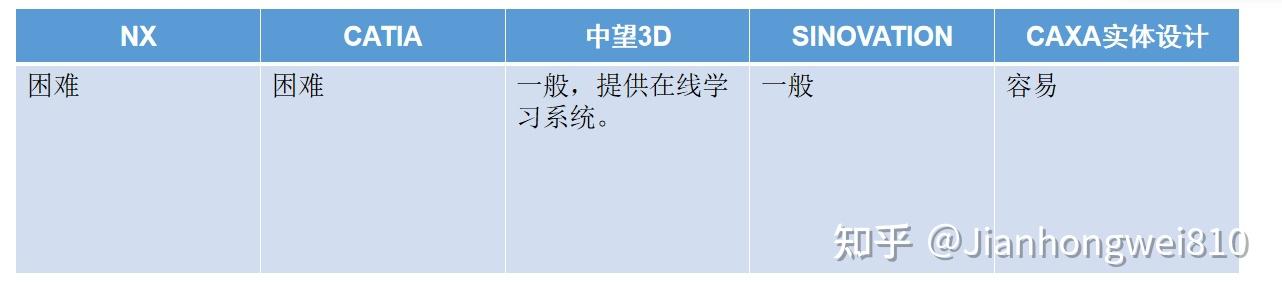

(10)上手难度


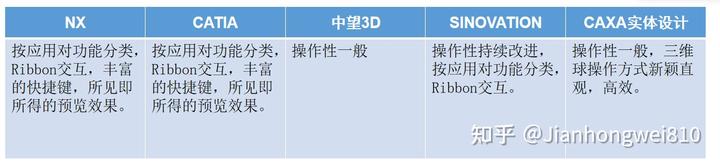

(11)操作性体现


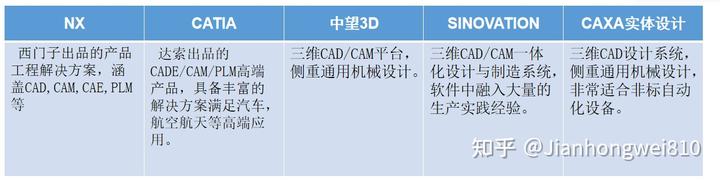

(12)软件主要定位


(13)应用现状

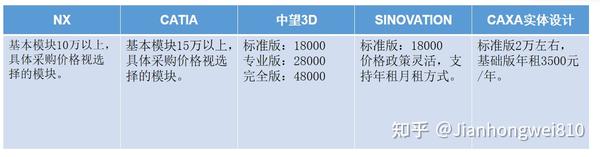

(14)价格范围

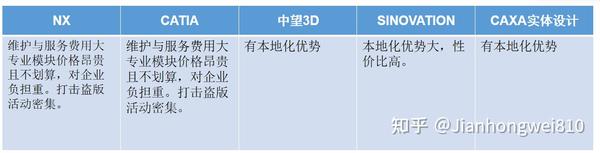

(15)价格维护

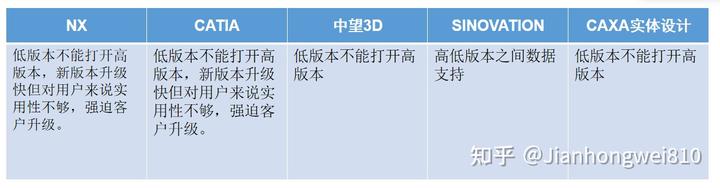

(16)版本升级策略

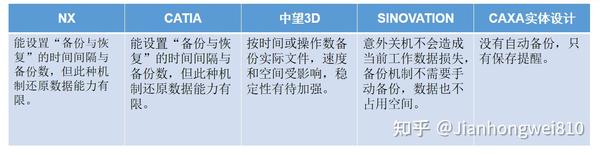

(17)数据安全

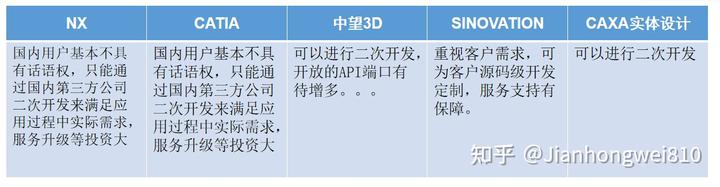

(18)开发定制



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
