Fluent焊接增材数值仿真问题总结（一）

1. 能量源项加载

面热源作用在计算域外部边界，只能加载在边界条件，使用宏DEFINE_PROFILE，而DEFINE_SOURCE的程序作用在计算域内部，面热源不起作用，所以加载体热源。

2. 热源加载中心出现低温区（未解决）

3. 关于表面张力和马兰戈尼对流效应（帮助文档）

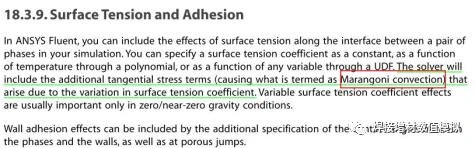

   表面张力和马兰戈尼力的关系说明

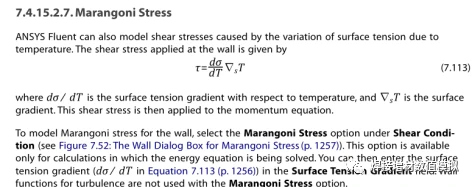

   马兰戈尼力公式


表面张力的设置，在相间作用力中加载表面张力系数，勾选CSF模型，将表面力转化为体积力，自动计算气液两相交界面的Marangoni力；对于壁面边界条件的设置，那是在壁面发生流动时，设置表面张力系数温度梯度，即可实现壁面的Marangoni对流效应。

4. 反冲压力加载问题

焊接中激光焊会达到汽相线，所以会产生蒸汽反作用力，此时需要考虑反冲压力，而电弧焊在熔池无需考虑反冲压力。反冲压力属于表面力，需要通过CSF模型转化为体积力，以帮助文档公式为准。

5. 熔池飞溅问题（未解决）

在计算激光熔池时，液体飞溅出熔池。

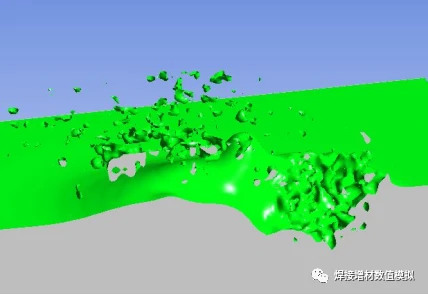

   第二相飞溅


6. 熔滴等离子流力

电弧焊中等离子流力是针对熔滴而言，是由于电弧截面压力差造成的促进熔滴下落的力，是表面力，也叫做电弧压力，而常说的电弧压力往往是作用在熔池表面的力。对于电弧焊的直流正接和直流反接，会造成基板的极性不同，对于等离子流力也有所影响。

7. 源项的理解问题

源项是不被包括在非稳态项、对流项、扩散项中的其他各项的总和，包括质量源项、动量源项和能量源项，使用宏DEFINE_SOURCE,同时在使用UDS标量时，需要加载标量源项，用于求解自定义未知量。

8. case文件输出

File→Write→case,设置保存位置，换设备计算，可以将libudf文件夹一同复制粘贴，加载程序。

9. 初始化警告提示（未解决）

Warning: More than one cell is equidistant from the specified reference pressure location.

Reference pressure location will be choosen automatically else specify unique off symmetry reference pressure location.

10. 电弧形态模拟边界条件电势设置问题

如何将基板的电势设置为一样的？答：初始化或局部初始化对基板域的电势进行设置。

11. 熔池流动异常

为什么激光还没到的区域已经开始流动了呢，截面温度显示这里还不到500k？

因为fluent采用的融化凝固模型本质上都是将材料看作流体，糊状参数的大小影响流动属性。

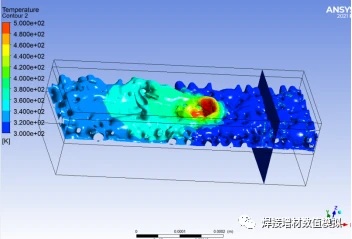

   熔池未达到熔点流动结果


12. 动网格模型界面捕捉不完整的问题（未解决）

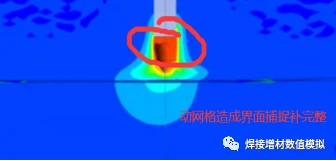

   动网格模型第二相界面不完整


13. 基板移动问题

都是设置为压力出口，但我试算结果还是界面会凸，实在不行，就要将基板上表面设置为壁面了，那样就不会有变形了。设置成两个速度入口，结果是出口入口都会变形。

   基板移动探索


选择设置为壁面，基板移动问题可以解决了，但是界面捕捉不太适合，因为热影响区的基板上表面不会发生变形。这样看温度场更好，但是熔池界面可能会受影响。

   壁面边界


双椭球热源本来是在坐标原点保持不变才对，但是随着基板的移动，热源作用中心随着基板移动方向一起移动了，需要给双椭球一个反向的移动速度

   热源移动

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
