答网友问5：如何在Motion中实时测量间隙，技巧大公开

大家好！该贴源于一位朋友提出的问题：在CATIA的DMU模块可以实时地测量两个零件之间的间隙，在Motion中是否可以实现这一功能呢？答案是肯定的。
在之前公布的百度网盘中，Motion问题答疑—>刚体干涉、间隙后处理.rar，里面有初始模型，完成的模型，以及视频教程，欢迎下载。
该文件的下载地址是： http://pan.baidu.com/share/link?shareid=538053301&uk=2133929800

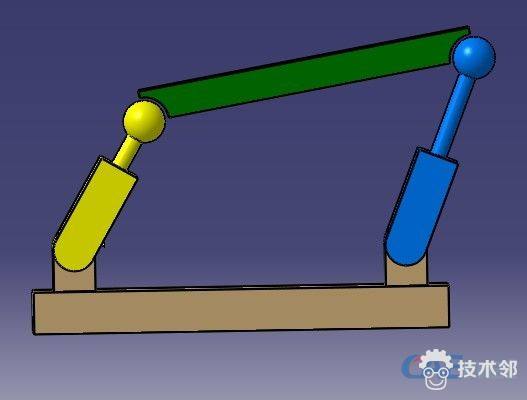

模型使用的是一个简单的四连杆的例子：

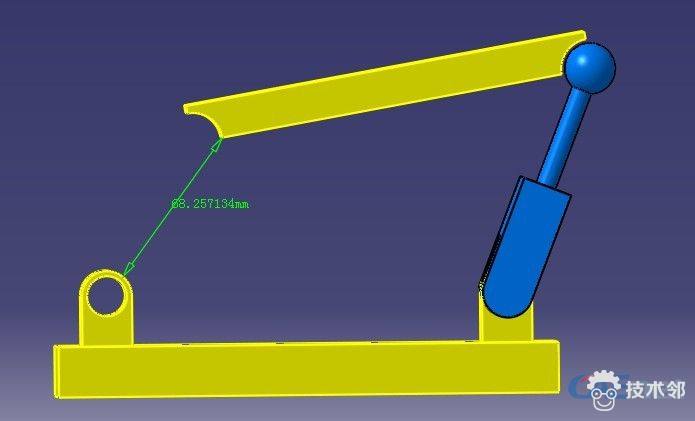

我们测量在运动过程中最上面的横杆和下面底座之间的间隙变化情况，初始间隙为：

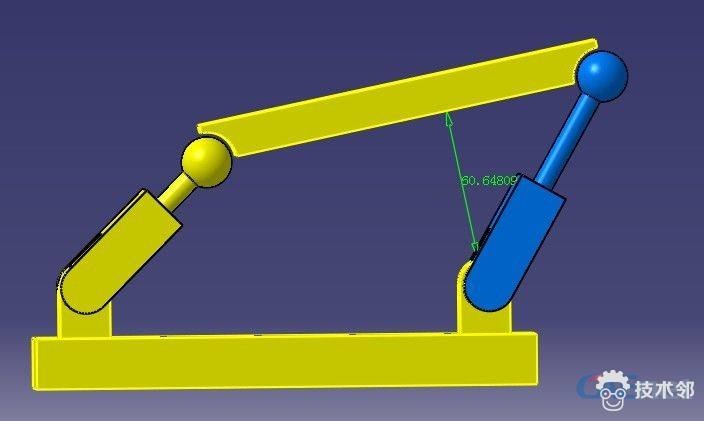

在运动过程中间隙是在不停不变的：

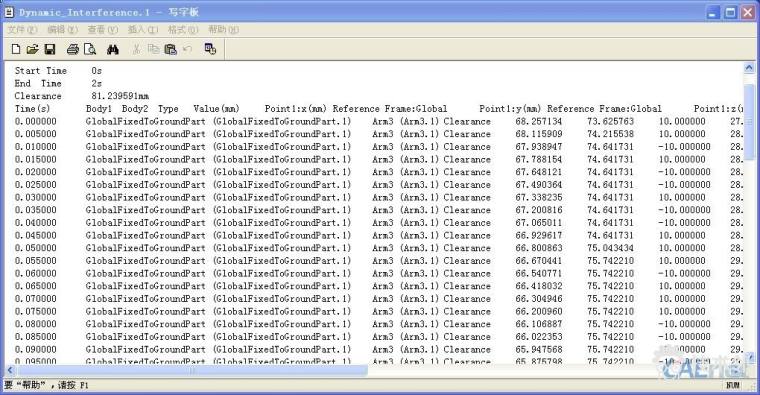

最终我们可以得到结果文件，利用这个结果文件内的数据你可以画出该间隙随时间变化的曲线：

更多下载资料请关注百度网盘LMS_VL_Motion，Moiton交流群：324201728
