ANSYS Workbench静力学分析：完整教程

阅读数 77

静力学分析主要分为三个步骤
1.前处理
2.仿真边界条件设置
3.后处理
其中前处理包括3个事情：模型确定、材料定义、和网格划分

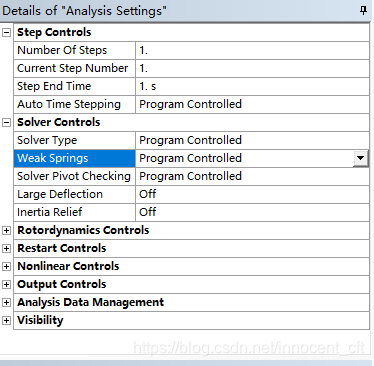

仿真边界条件设设置包括3个事情：边界约束设置，边界压力设置、仿真参数设置
后处理包括的事项：选择需要仿真的参数，后处理结果导出

提示：本篇文章以一个简单的螺栓

一、前处理

1.模型设置

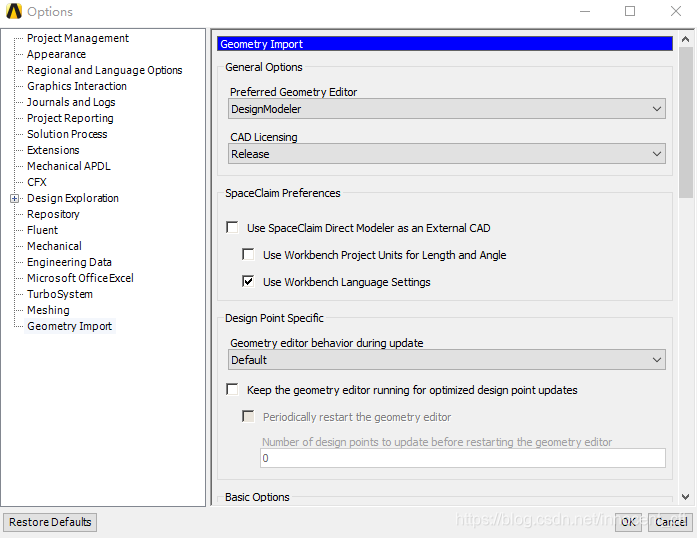

1.workbench自身集成了一个比较简单的绘图模块，DesignModer。可以进行一些简单的绘图，拉伸，旋转，壳体等操作，但是这里注意一下，在18，19版本之前Geometry editor 默认模块是DesignModer，但之后版本的默认模块是Spaceclaim directModer。更改的方式如下：workbench的主界面的tools里的options选项，进入后最后一个“Geometry Import”，将prefered Geometry editor 选择修改。
在这里插入图片描述

2.点击主界面的分析模块，这里采用 static structural 模块。

3.Geometry进入DM中进行绘图

这里只简单做一个螺柱的模型。

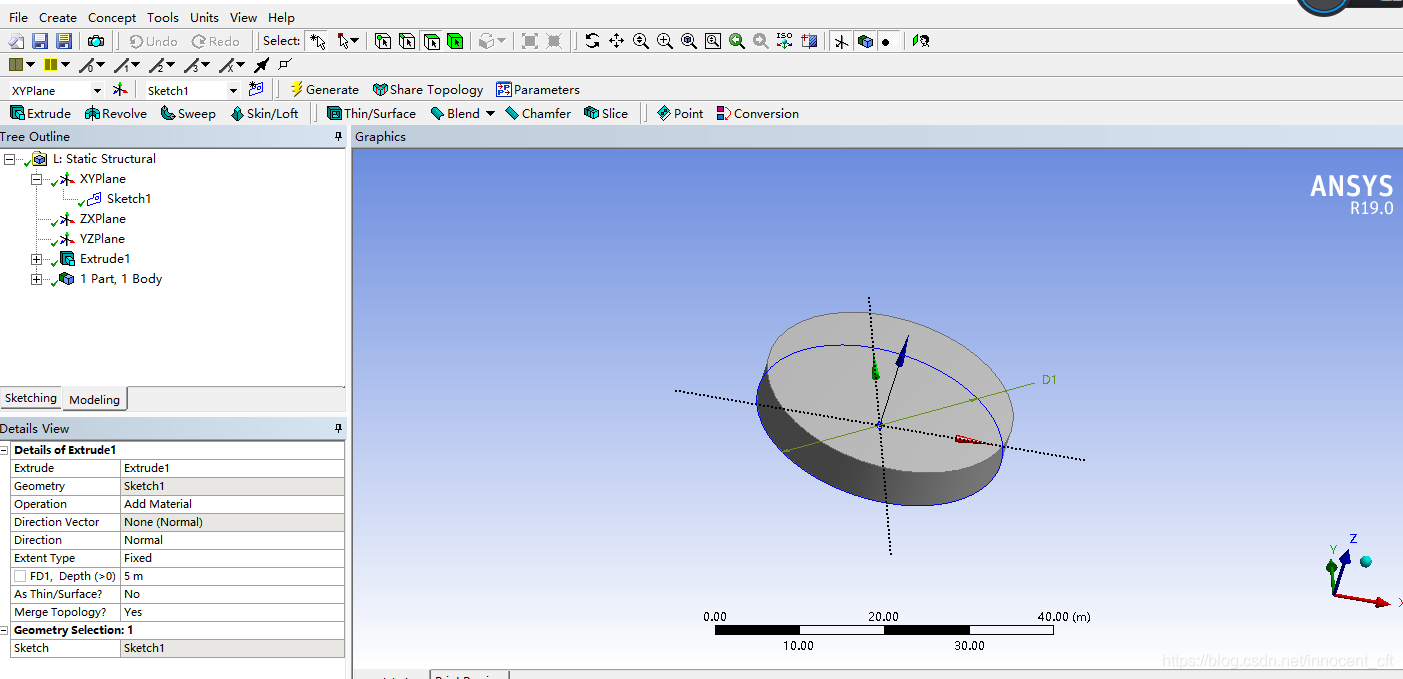

点击xyplane为画图基准面，点击sketching进入草图模式，绘制圆形，点击dimensions进行标注，将圆形直径改为30m。再点击extrude进行拉伸操作，generate一下，厚度5m。
在这里插入图片描述

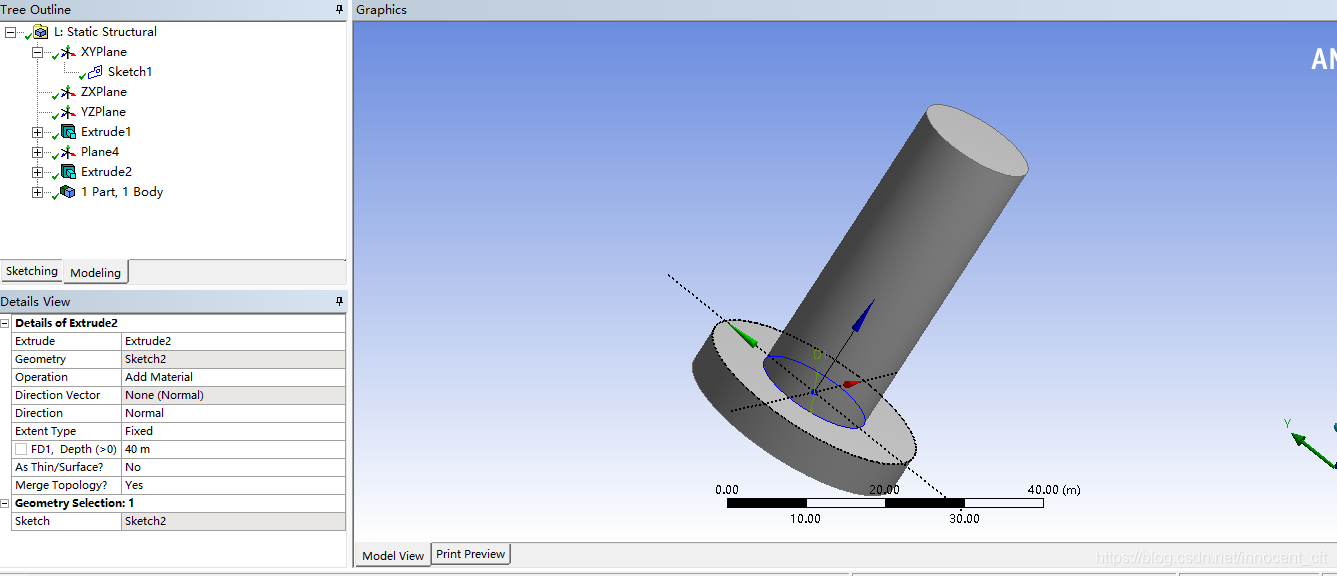

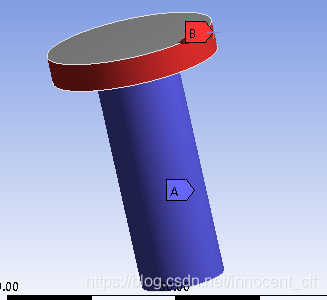

再进行螺栓柱的拉伸，由于DM中似乎不能进行基准面的移动，所以选择迁移坐标系进行改变草图基准面的操作：点击圆柱上表面，然后选择new plane ，generate，生成。以圆柱上表面为基准面，重复刚才的操作，草图圆直径15，拉伸高度40，generate一下。
在这里插入图片描述

2.材料设置

点击Engineering Data 进入设置材料

代码如下（示例）：

3.网格划分

点击 model 进入Mechanical ，这是一个有限元的求解器。
在这里插入图片描述

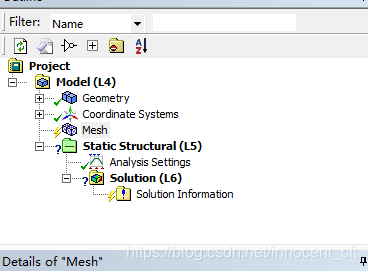

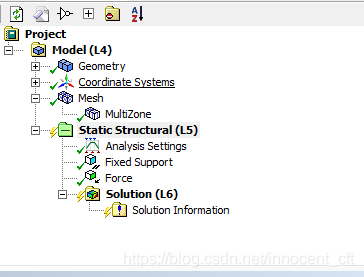

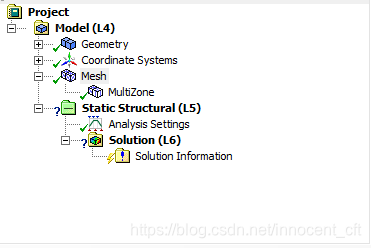

有闪电的部分都是要进行设置的地方，有问号的地方，则是需要的参数没有设置导致的。

1.mesh模块：

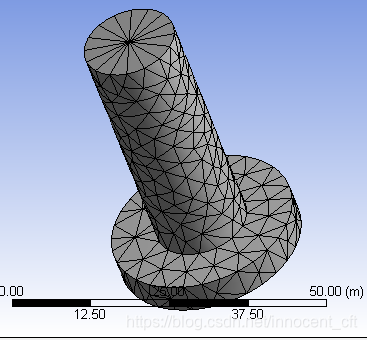

点击mesh模块有多种生成网格的方式，其中，最简单的就是直接genreate生成网格。但往往网格品质并不好。
在这里插入图片描述

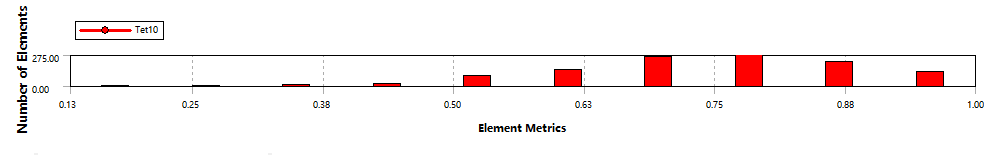

这个是品质因子的一个统计图，最低是0.13，可见并不高，品质因子从0到1，数越大，网格划分越好。
