SolidWorks基础练习：曲柄滑块机构动画制作教程

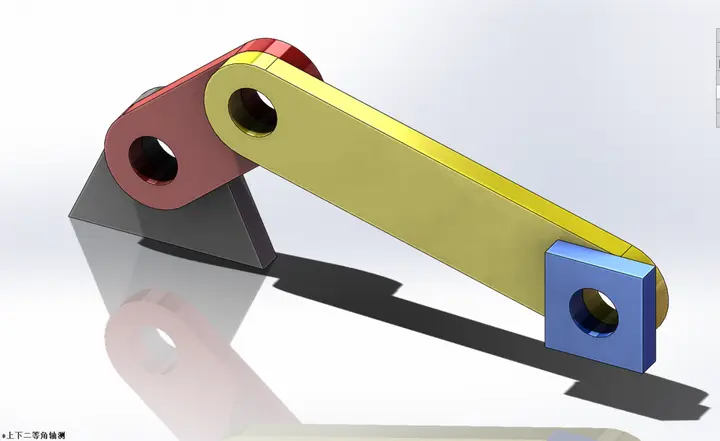

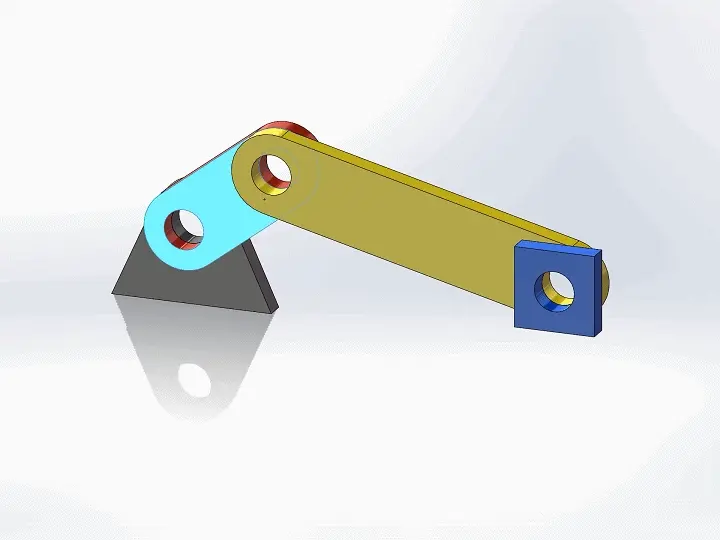

作品展示

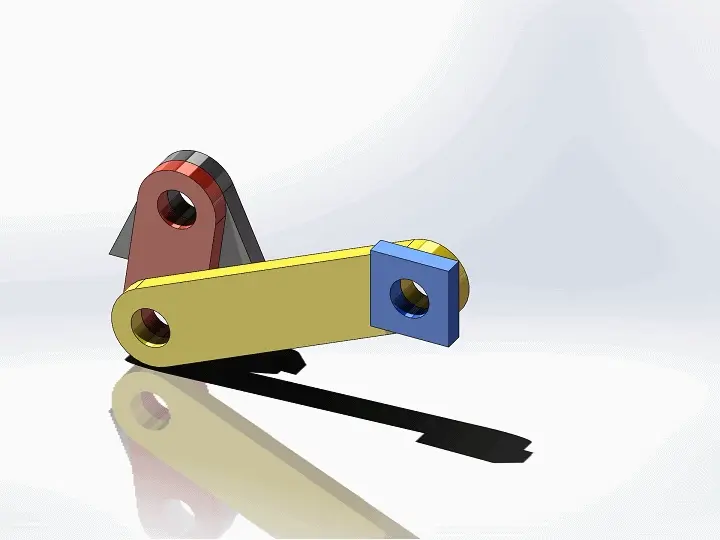

动画

一、绘制零件

1.在SolidWorks中绘制基座

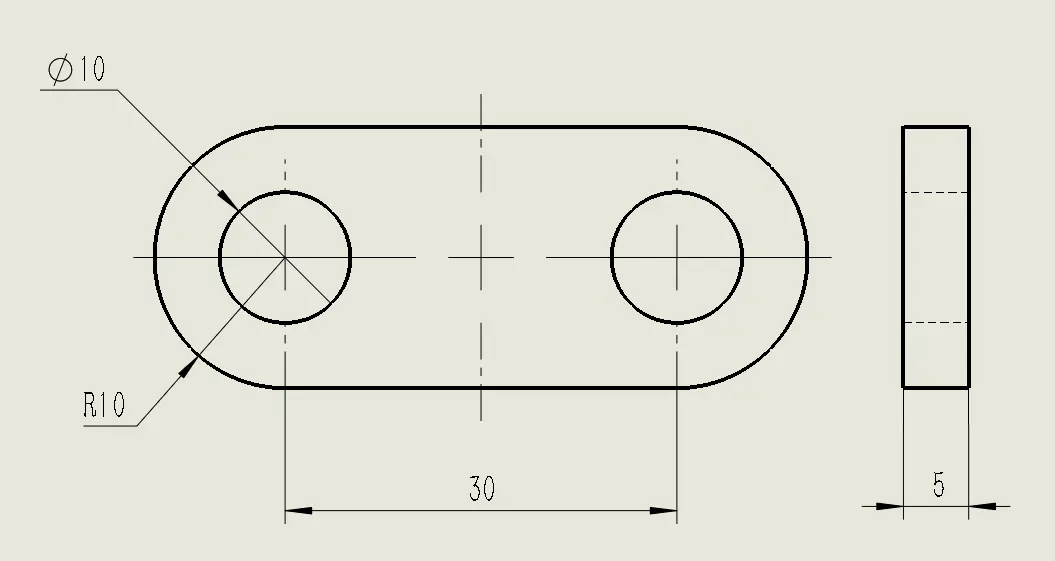

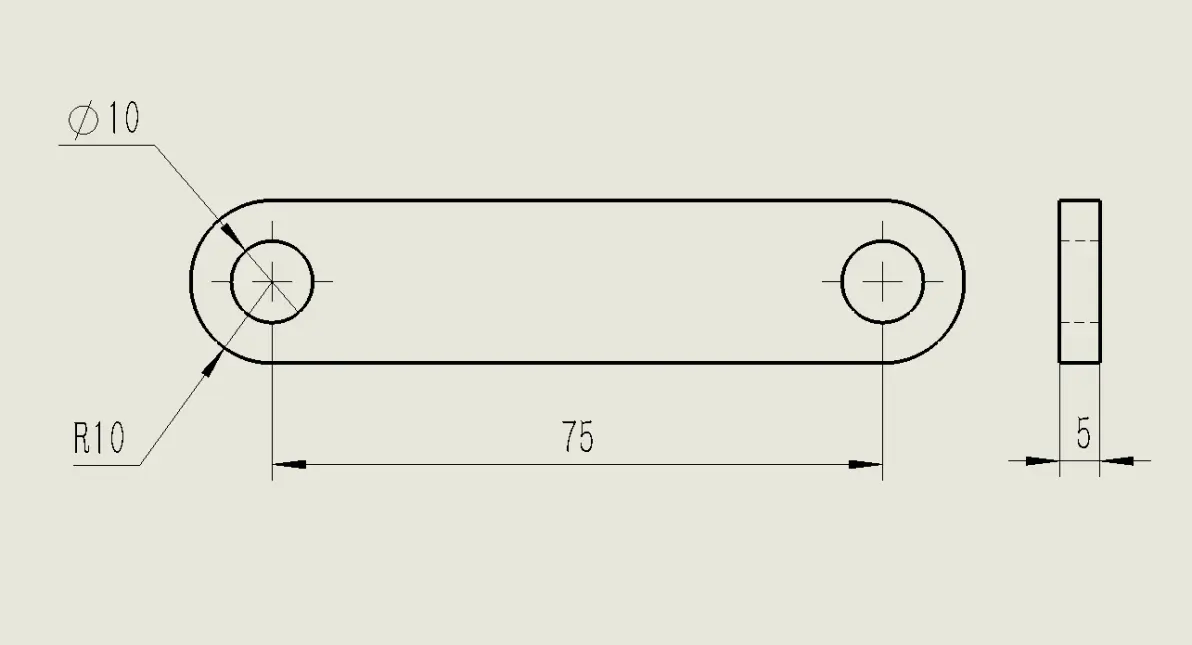

2.在SolidWorks中绘制曲柄

3.在SolidWorks中绘制连杆

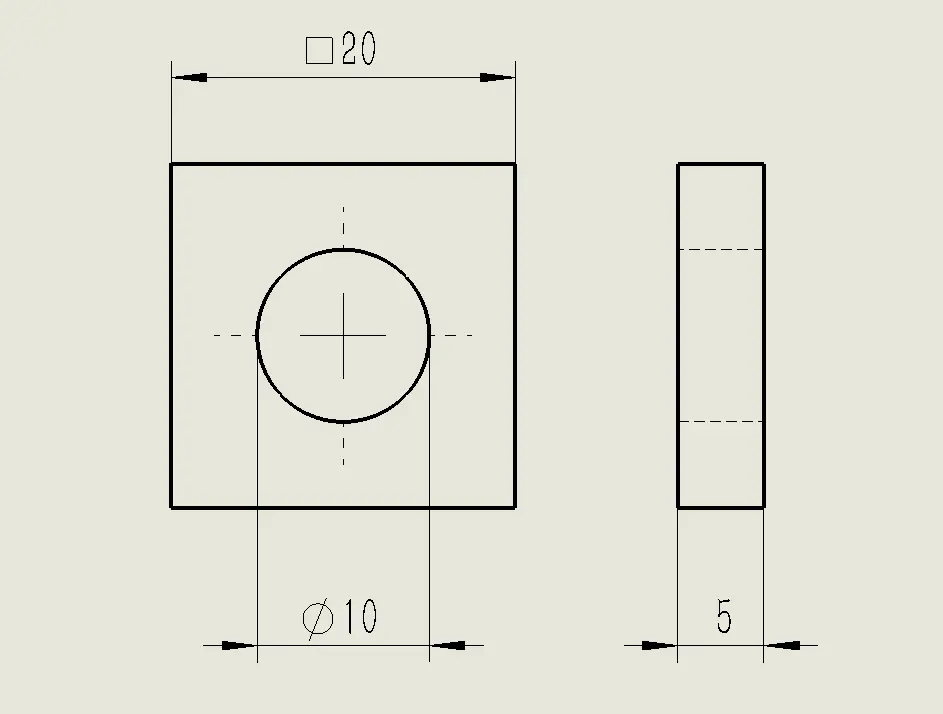

4.在SolidWorks中绘制滑块

二、零件装配

1.在SolidWorks中新建装配体，首先插入基座（先插入基座，系统将自动固定基座）

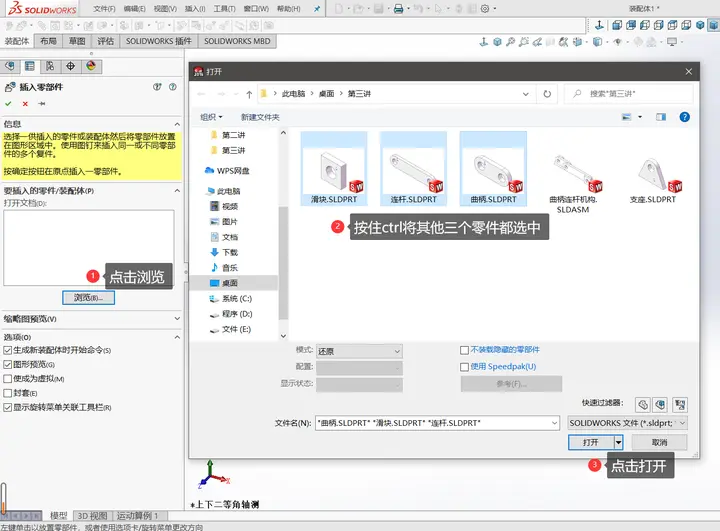

2.插入新零件，按住Ctrl将其他三个零件全选中依次插入

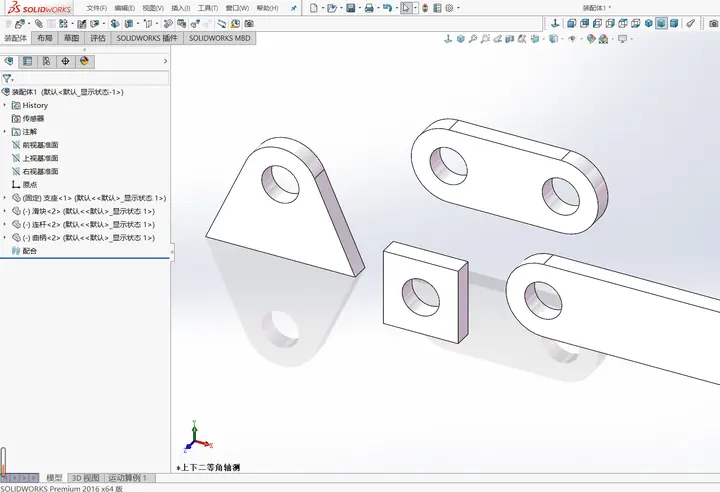

3.插入零件后，将零件简单摆放

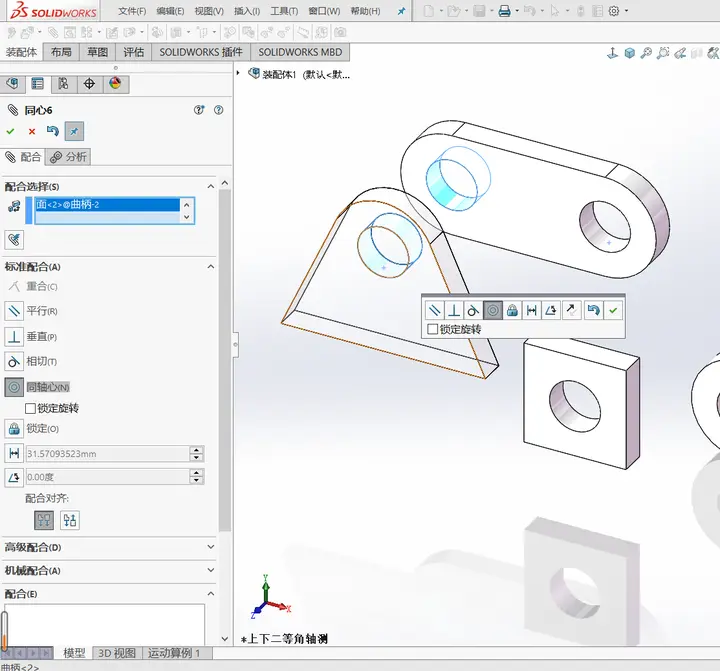

4.先使基座和曲柄两孔同轴约束

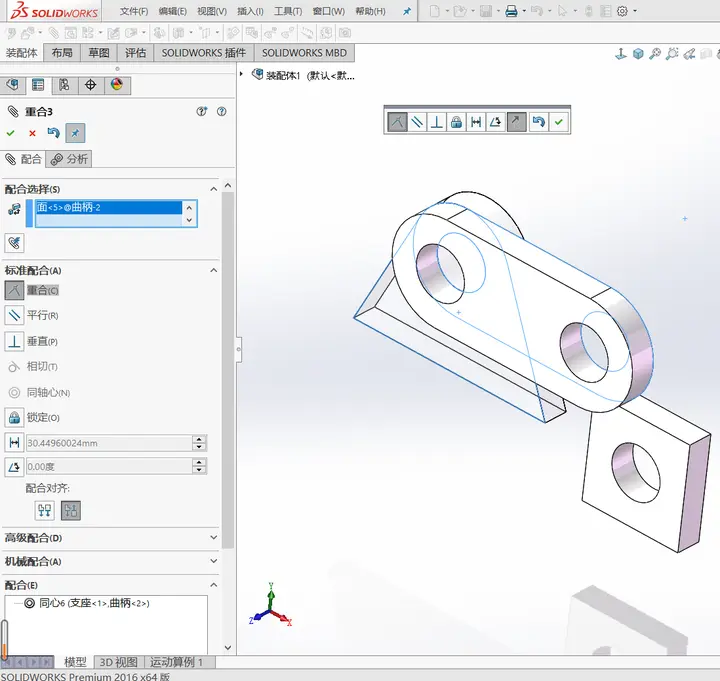

5.使基座和曲柄两端面重合（也可以使用高级配合的铰接约束代替4、5两步骤，这里个人偏好喜欢两步走，不多做说明）

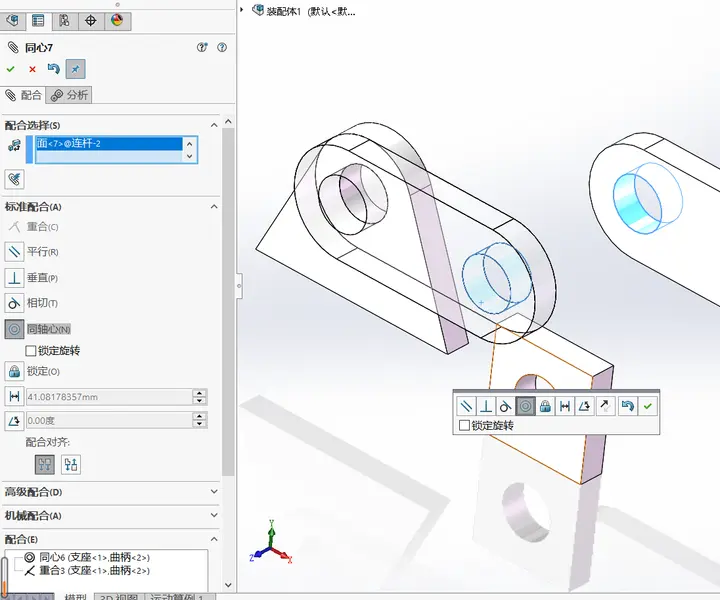

6.使曲柄和连杆两孔同轴约束

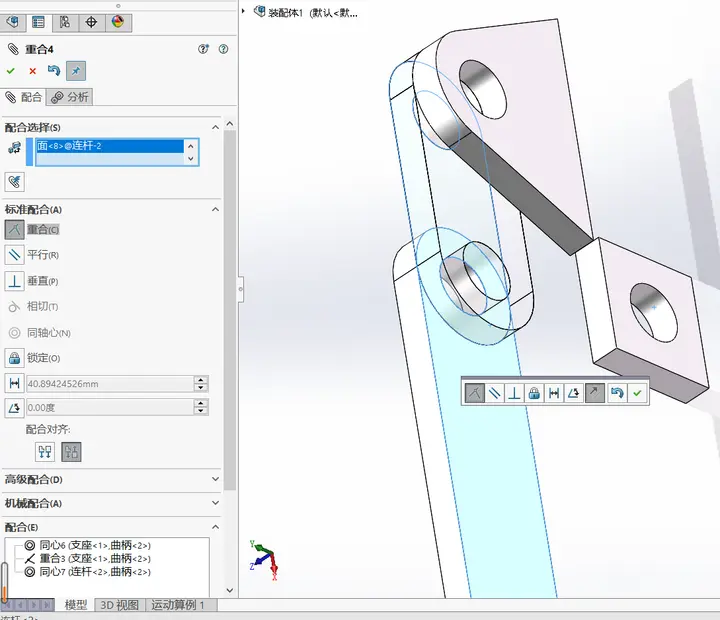

7.使曲柄和连杆两端面重合

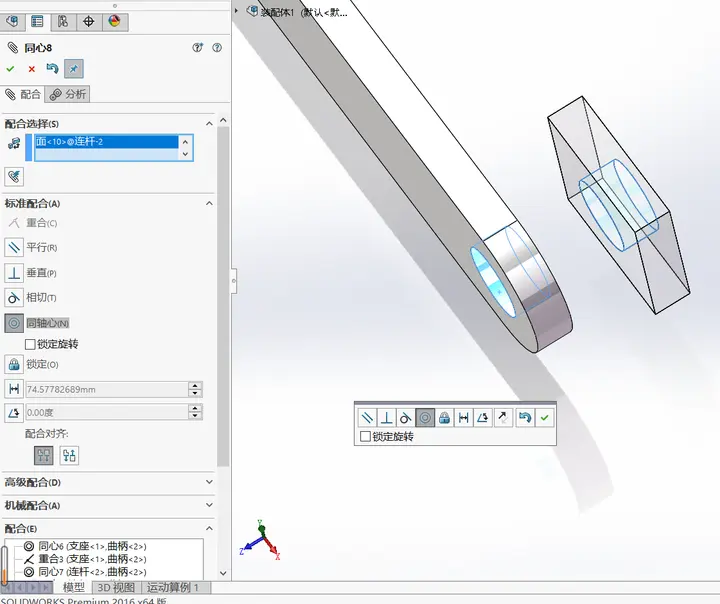

8.使连杆和滑块两孔同轴约束

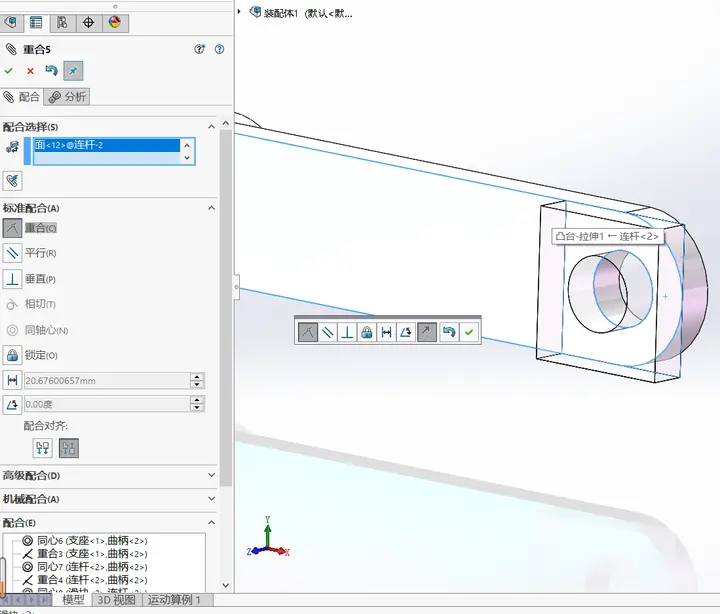

9.使连杆和滑块两端面重合

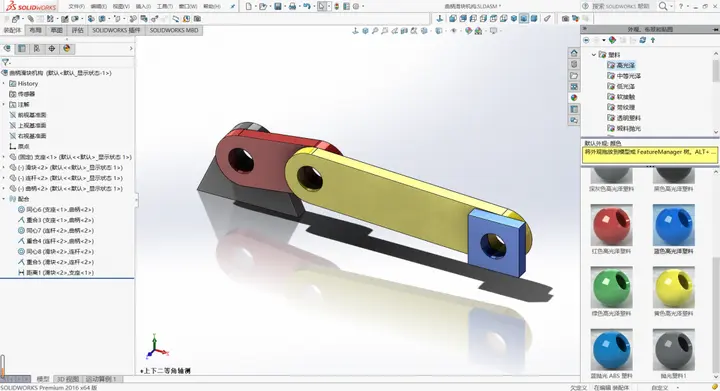

10.给装配体上点彩色，我给的是高光泽塑料

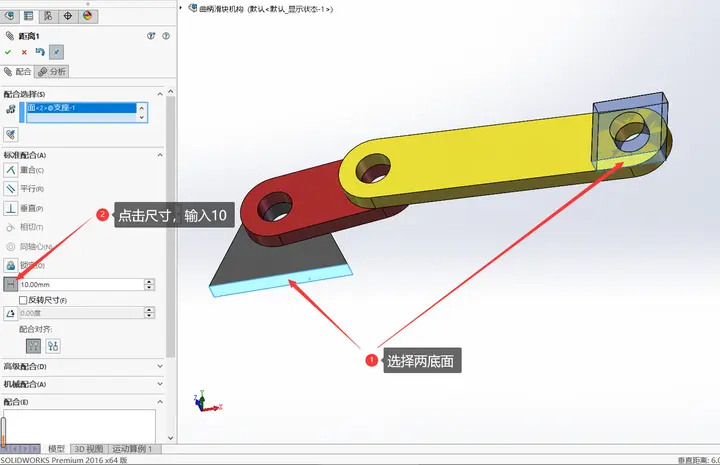

11.差点忘记最重要一步，记得将底座和滑块做一个距离约束，给10的时候滑块的位移中心和基座孔中心是在同一水平线上

12.用鼠标拖动曲柄旋转，就可以检验装配是否正确

三、运动算例

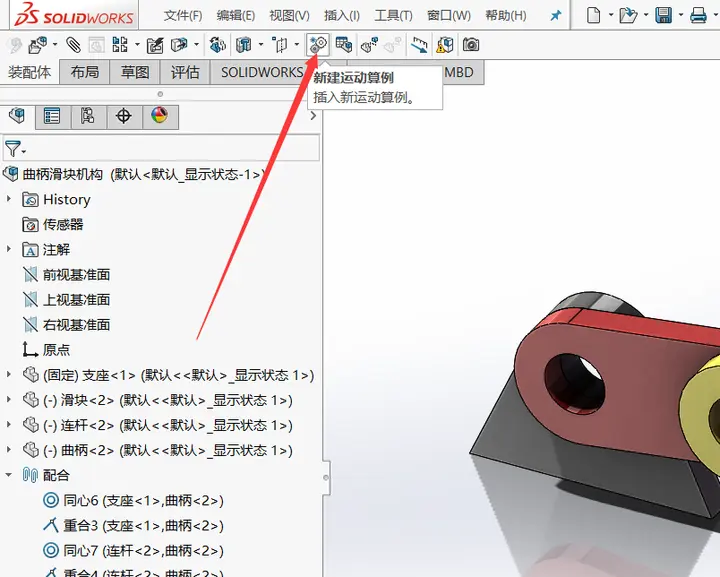

1.点击新建运动算例

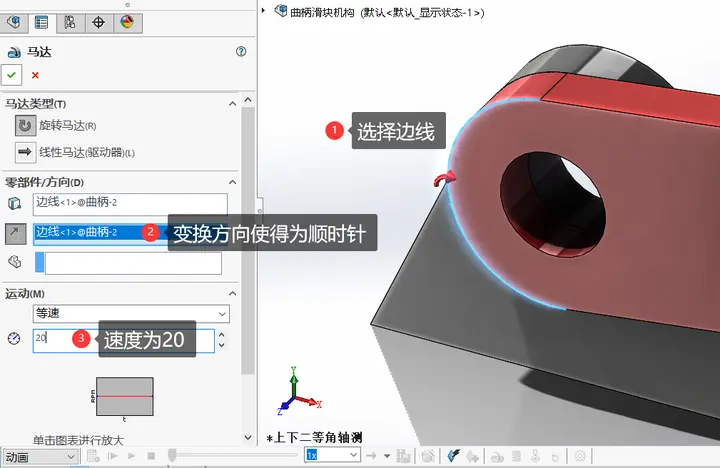

2.点击马达，选择如图边线，变换方向成为逆时针，速度给20

3.拨动键码，使运算时间增加为10s

4.此时点击计算，装置就会动起来，动画输出的方法之前已经讲过，可以看一看齿轮传动动画那次的推文

绘制完成
