使用HyperMesh提取数模任意表面点云数据方法

1、准备：

HyperMesh任意版本，零件数模。

2、导入数模：

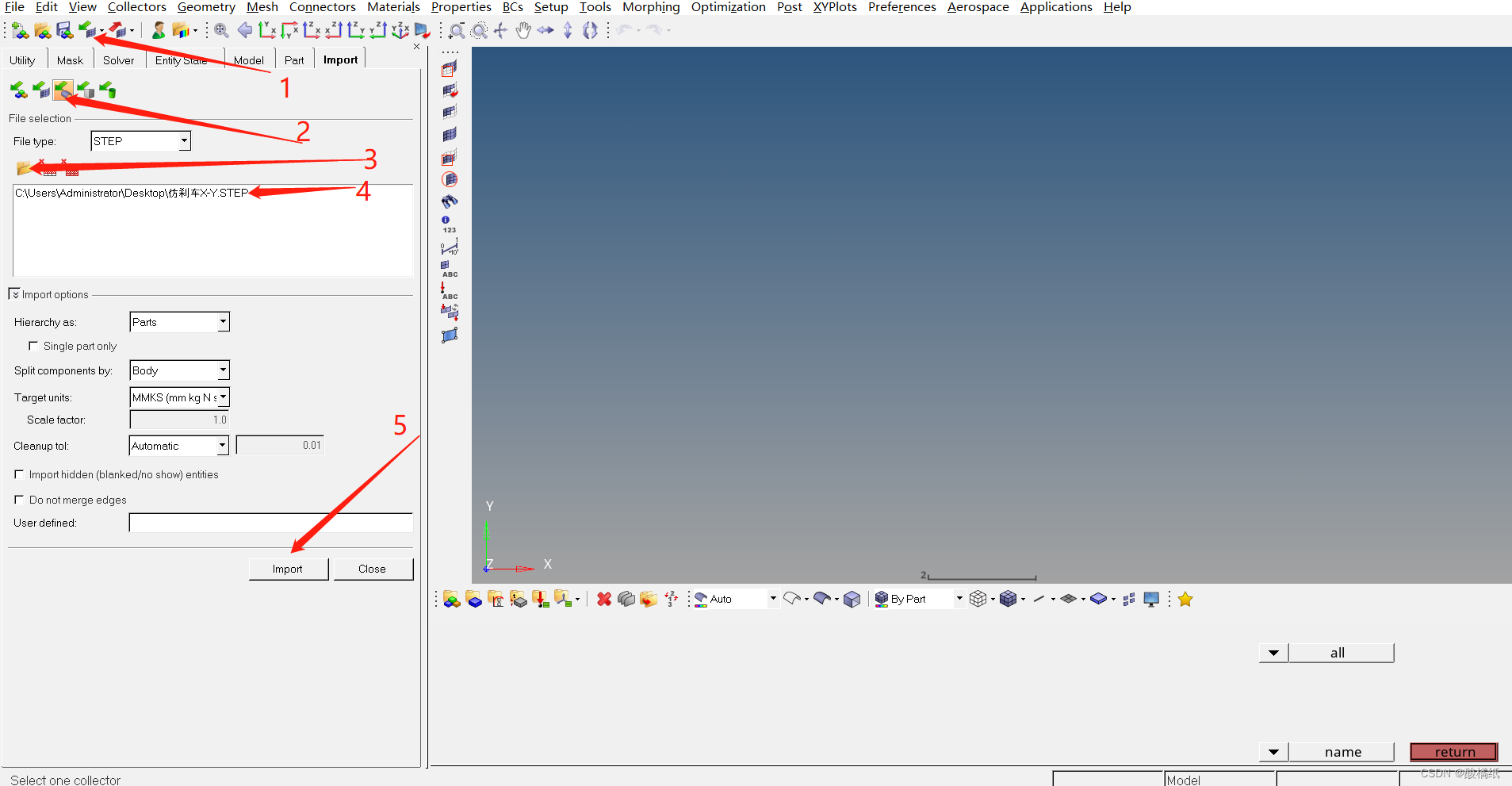

需要注意第三步不能有 中文 路径，然后选中第四步直接import就好了

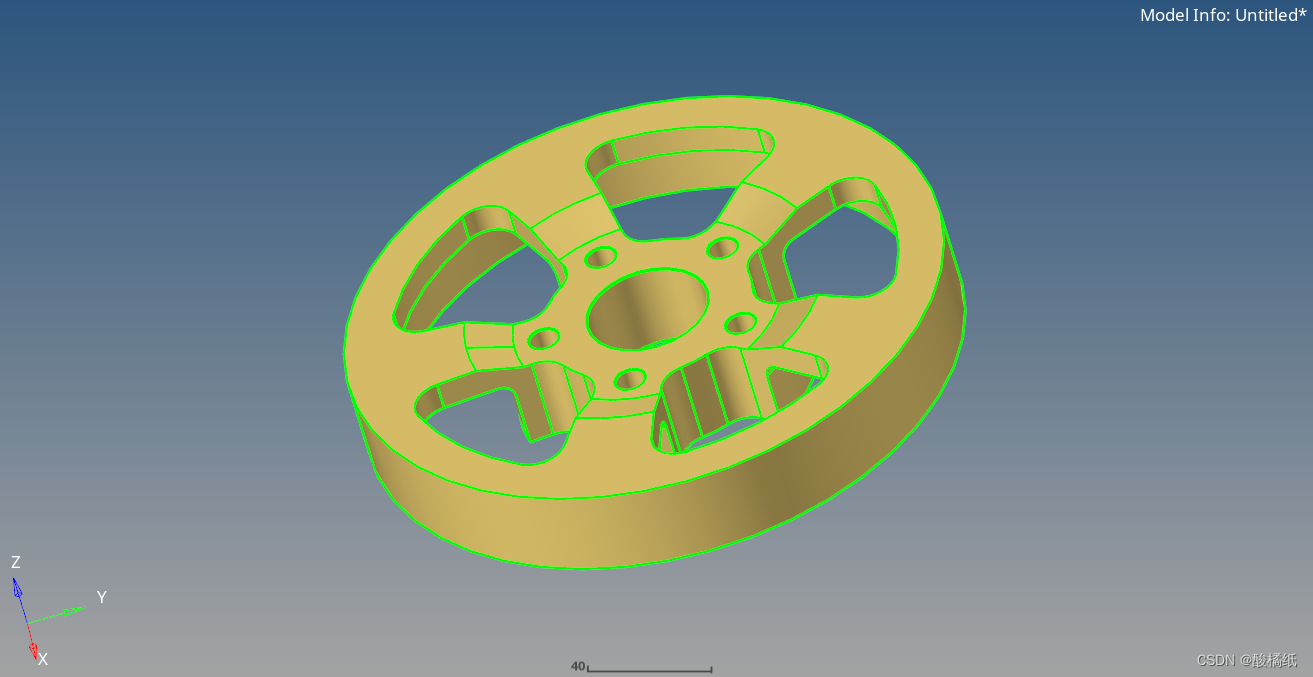

导入之后就是这个样子：

3、画网格：

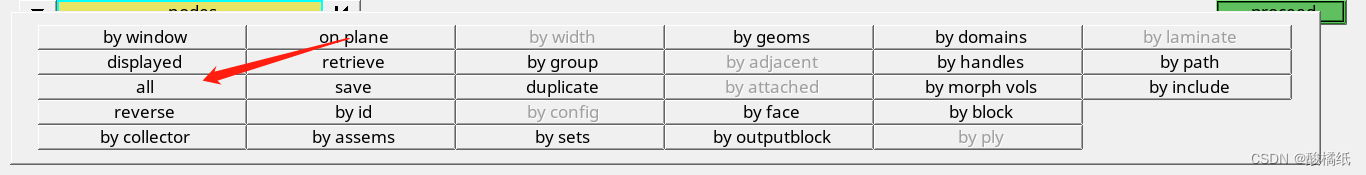

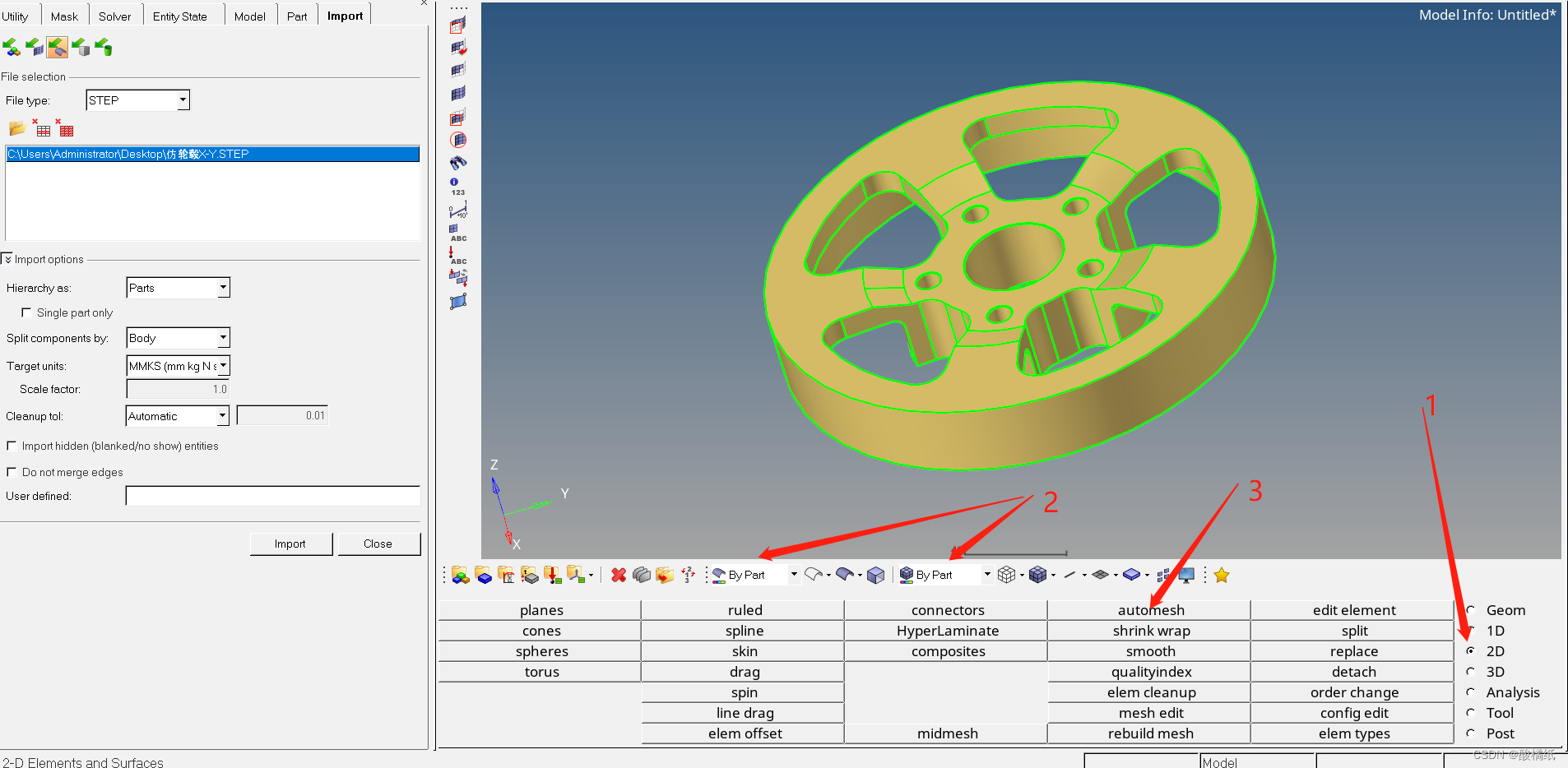

提取工件表面节点只需要使用2D就可以，第二步中全部选择part可以个更好的选择表表面，然后点击第三步。

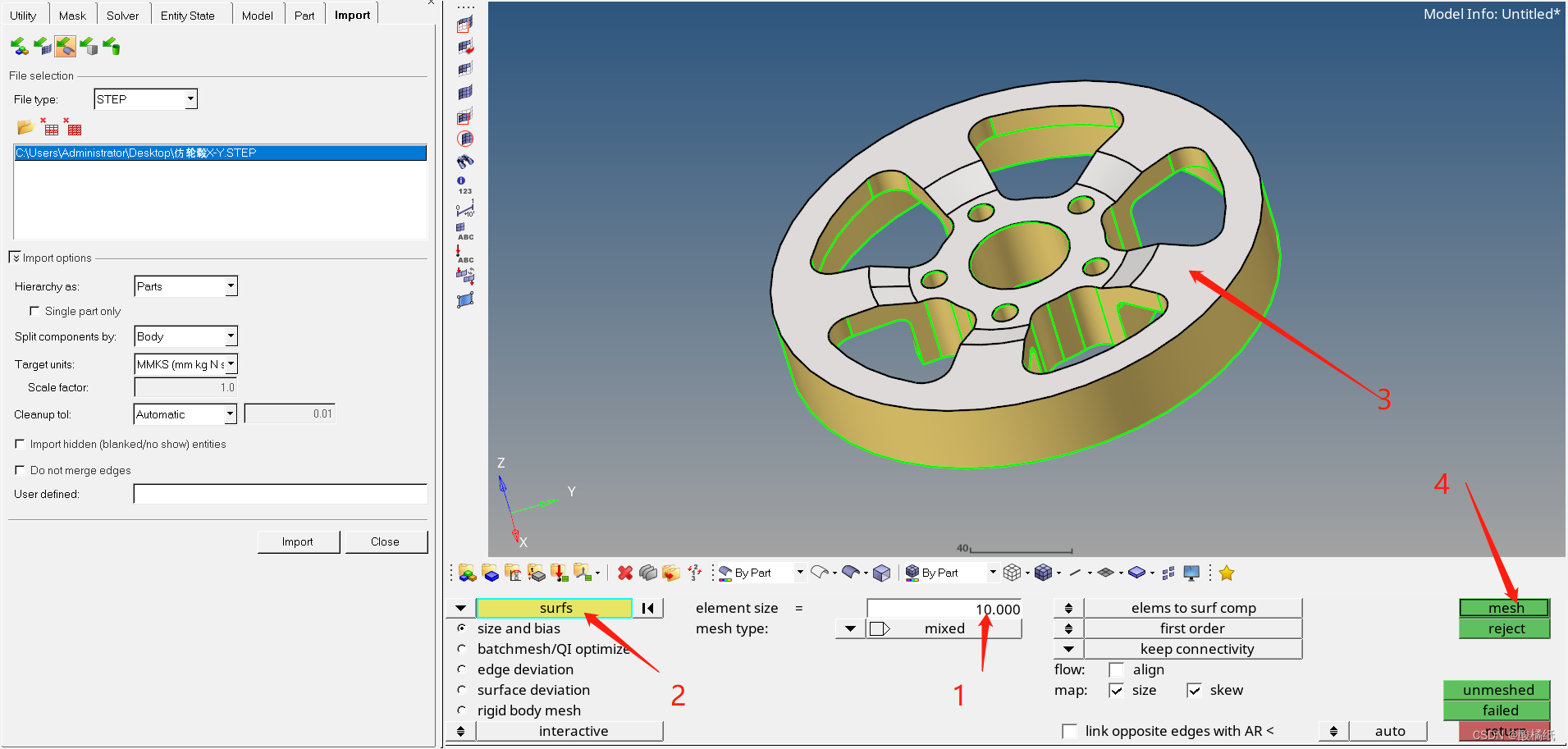

下图步骤一中是选择网格大小，可以理解为两个节点之间的距离。第二步可根据需求更改，但一般是surfs。然后选中想生成网格的表面。最后点击mesh

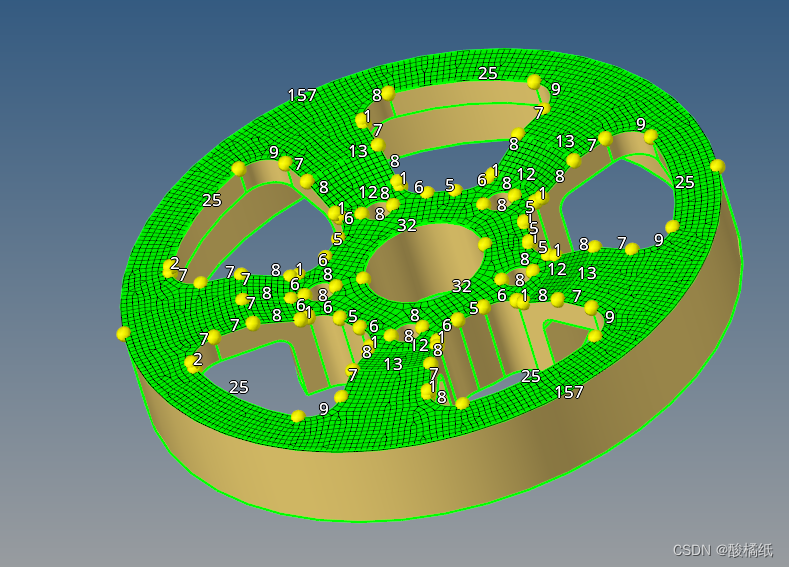

这样我们的网格节点就生成好了

4.导出节点数据：

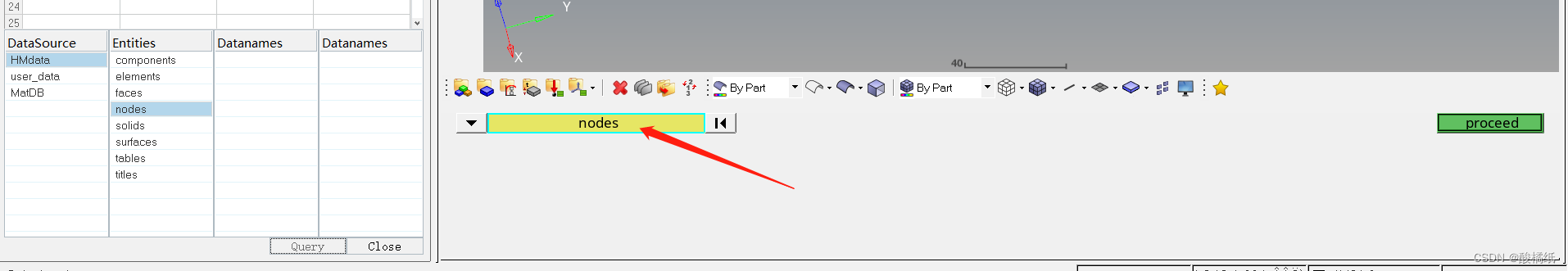

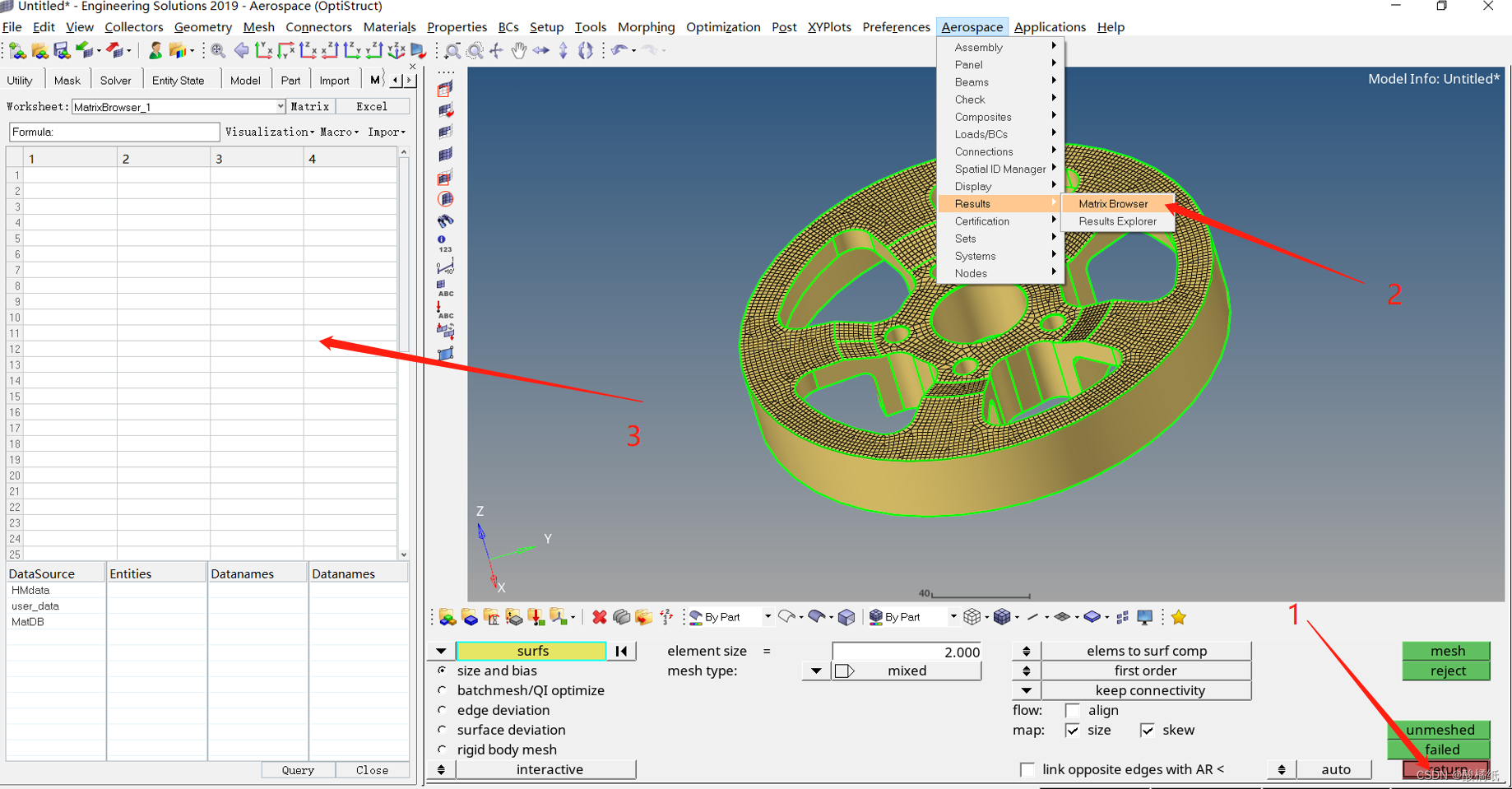

记得先点第一步就可以对节点进行操作了，然后点击第二部就可以看到左侧出现了 表格 。

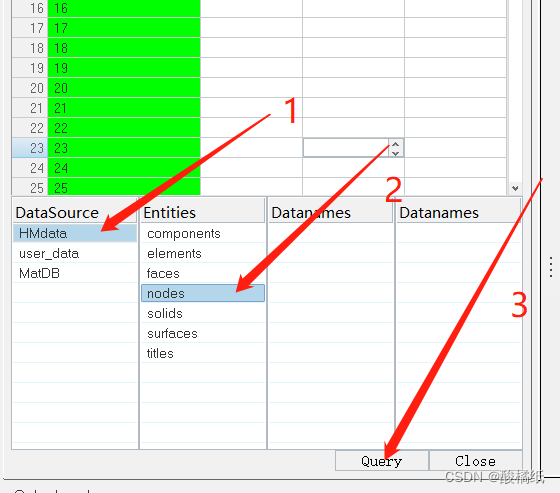

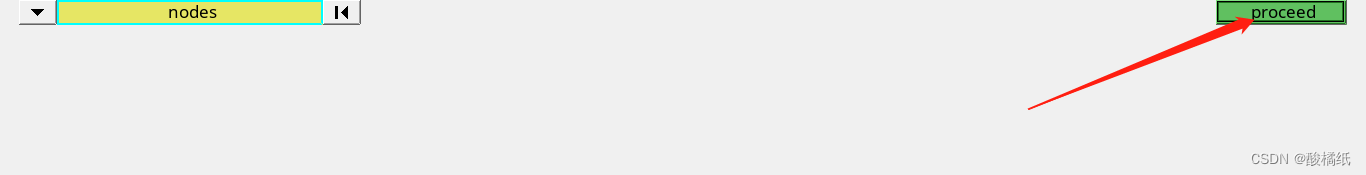

在坐下角的工作区域选择节点(nodes)并Query

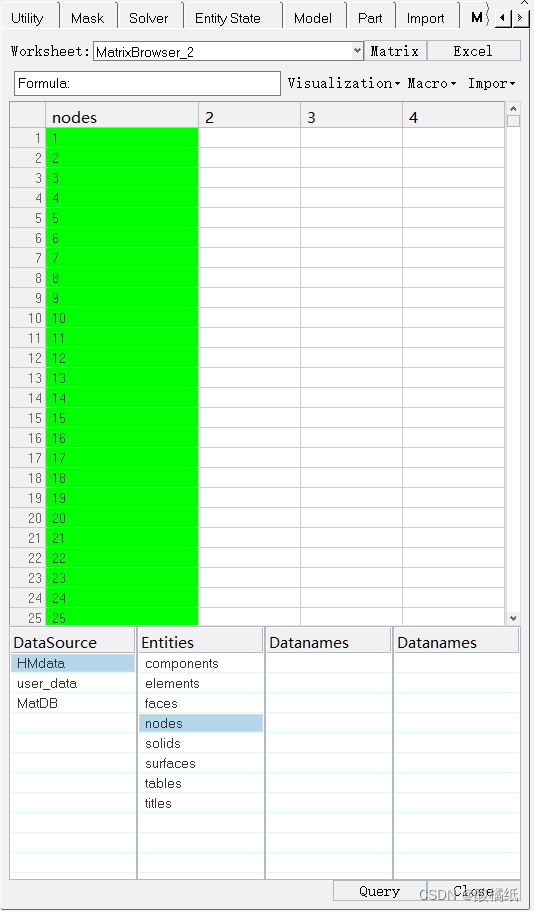

之后你可以在这里选择想要导入的 类  型

一般选择all

然后就可以导入啦。

此时在左侧可以看到已经导入成功了，下面开始选择需要的数据。

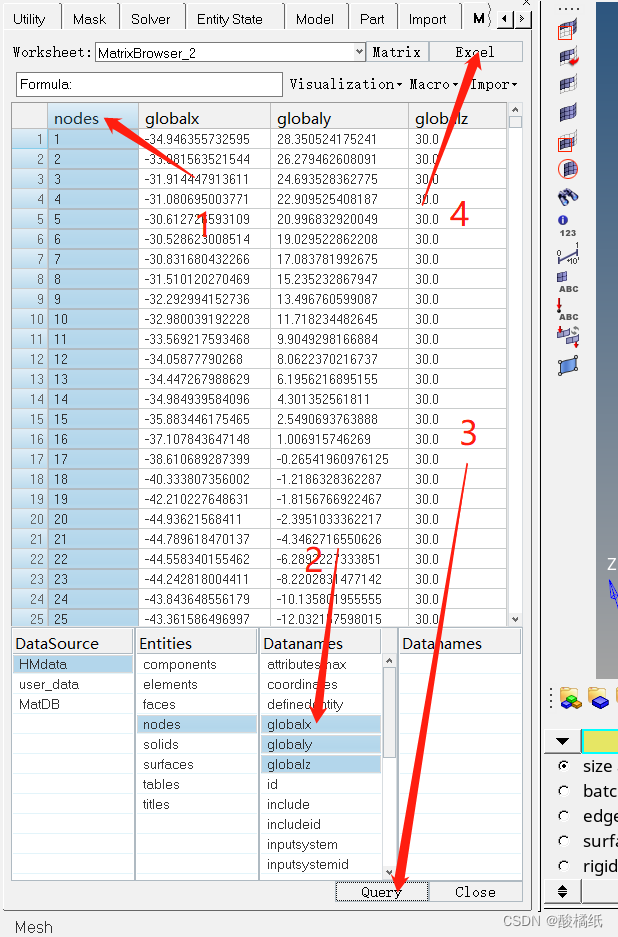

按照以下步骤选择，就可以导出节点坐标到excel中了。需要注意的是这里的坐标是世界坐标系下的坐标，也就是数模的坐标系下的坐标。

5.可视化

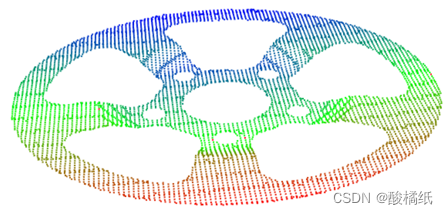

使用c++调用pcl库来可视化以下：
