Cadence相关操作技巧汇总

1.杂谈

用了cadence两年了，还达不到炉火纯青的地步，有些操作找老半天，找不到。

   不过最近心态变好了，自己没有涉及过的，不知道很正常，以前觉得有些事不知道就很自责和羞愧，现在接纳了自己的不足，因为好多领导也很多事不清楚，他们照样可以自信满满，我为何不可？

   知道自己不足，弥补就行。

与cadence使用相关的记录这篇 文档 中。

2. 原理图相关操作

2.1 显示原理图封装pin

放置 part 时，从cadence自带的库中找出的元件，有时候不显示pin name 或者number。

   显示的操作如下：

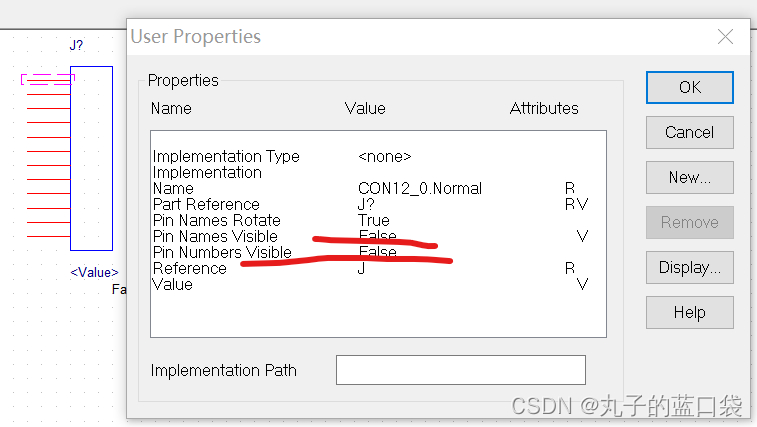

   1）选中part-右键edit properties，进入part编辑页面

   2）选择options-part properties

   3）设置pin name/number visible ture 就行

2.2 器件不在格点上

20220513

   今天原理图碰到两个问题，找了一下午也没找到答案，其中一个是元件不在原理图格点上，已找到方法，另一个是建立原理图库时，不显示多余的 引脚 ，这个还没找到解决方法。

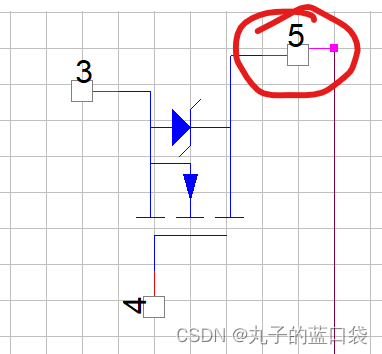

现象：画原理图时，有时候出现下面的情况，走线连不上元件。
产生原因：原因是建库的时候， 元器件 没放在格点上。

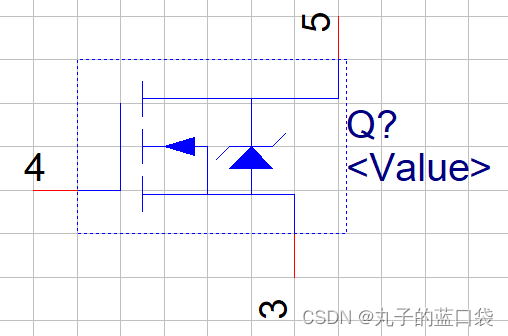

   但是你打开元件编辑界面，你发现引脚都在格点上，如下图所示，但是放在原理图中转一个方向就不行了，然后你发现怎么调原理图界面格点大小都不行（元件建立界面，格点大小不可调）。

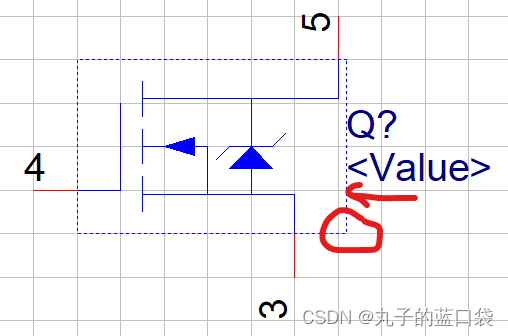

   这主要是元件body范围影响的，下图中右侧的线不在格点上，当旋转时，body放在了原理图格点上，所以引脚就不在格点上了。

解决方法：，就ok了。
