‌SolidWorks三维模型转AutoCAD三维文件教程‌

前几天发给铸造厂家一个“x_t”格式的三维文件，厂家说打不开，让我把他转成AutoCAD格式的三维文件，而且指定为dwg文件格式。

没多说，我就准备将SolidWorks文件转为dwg格式，但是转换的过程发现，并没有我想象中那么简单，所以在这里我将这个过程分享给大家。

首先，我想到的是将SolidWorks文件直接另存为dwg格式。

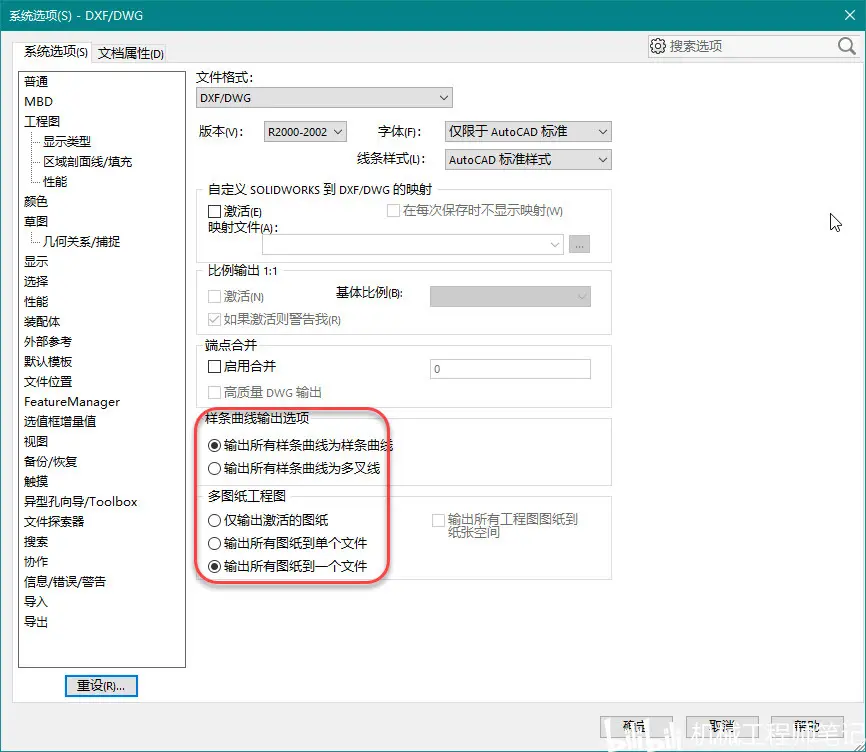

这个时候，单击左下方“选项”图标，然后会发现只能另存为dwg二维文件格式：

导出的dwg格式文件虽然是CAD的文件格式，但是利用AutoCAD打开后就发现只是平面的CAD线条而已。

那么我们该怎么做呢？

借用第三种文件格式就可以了，建议使用sat文件格式。

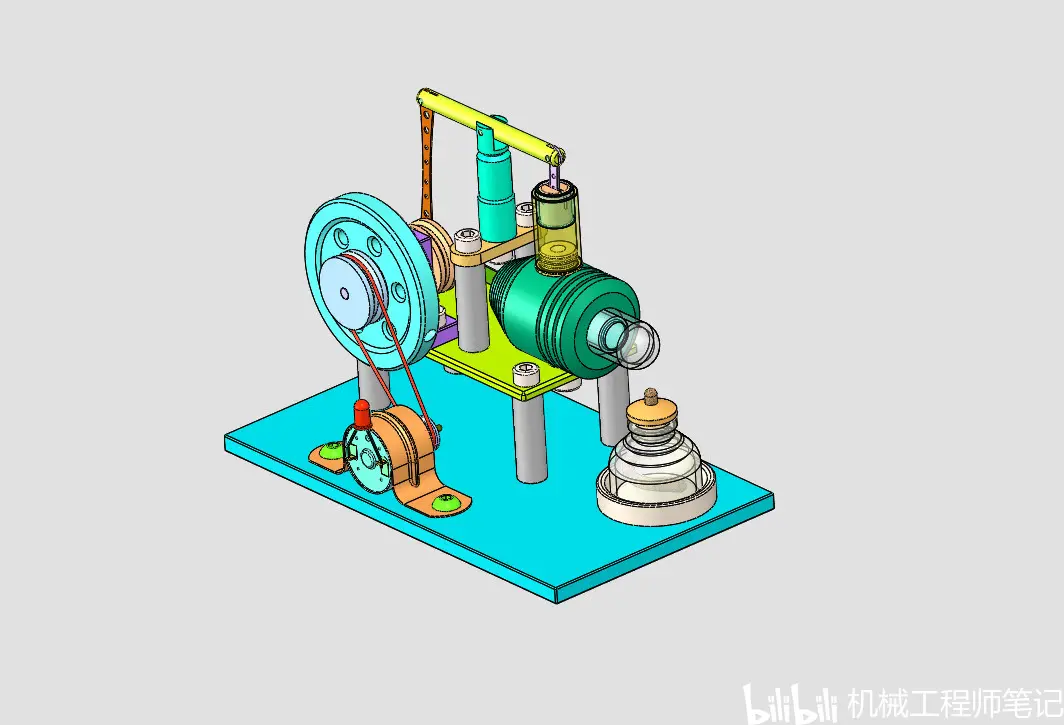

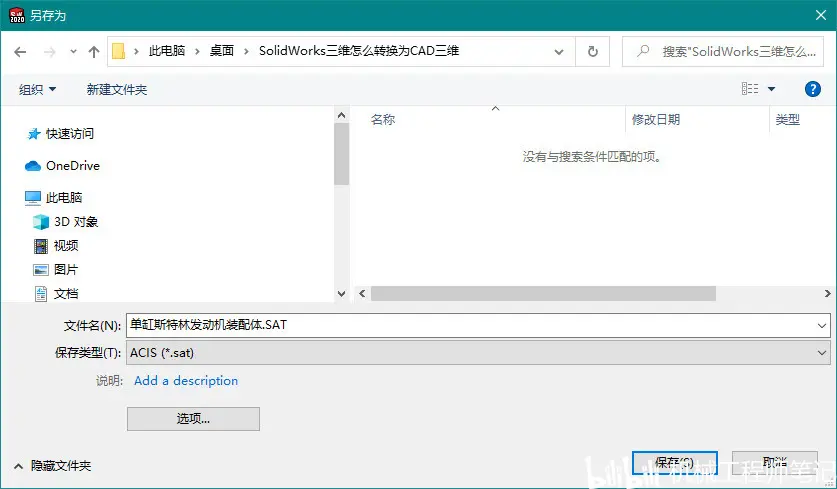

第一步，打开SolidWorks单击另存为，选择sat文件格式：

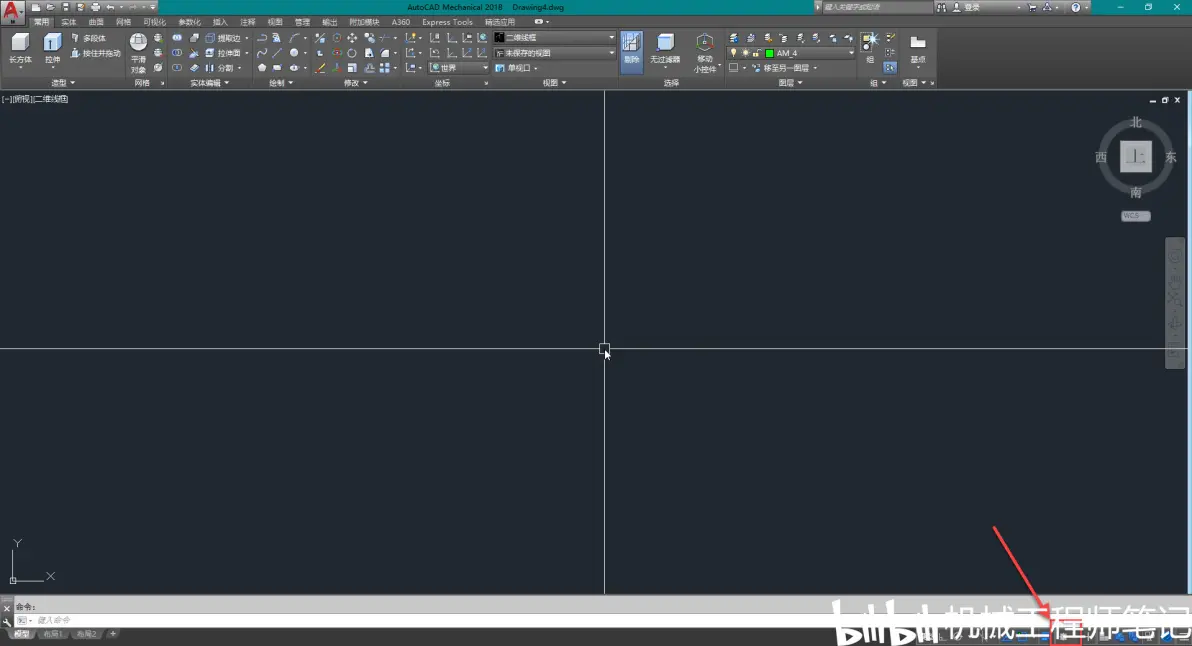

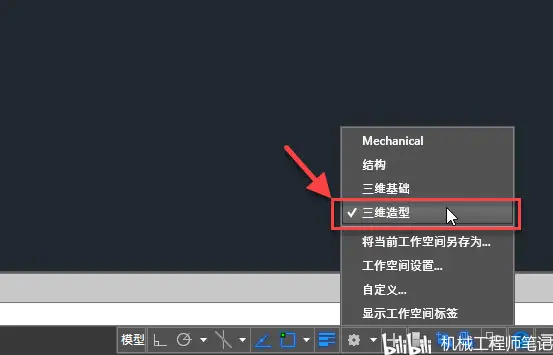

第二步，打开AutoCAD，单击右下角齿轮图标，然后选择“三维造型”：

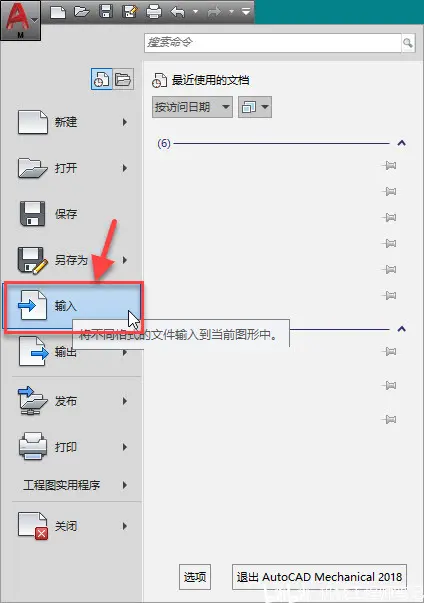

第三步，再单击文件-输入：

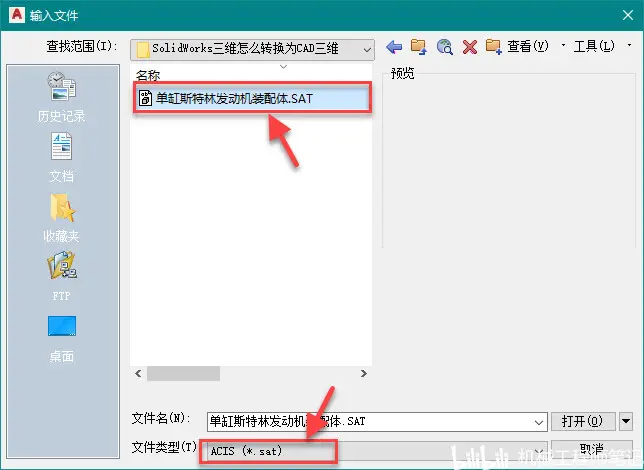

第四步，选择文件格式ACIS.sat，然后选择打开：

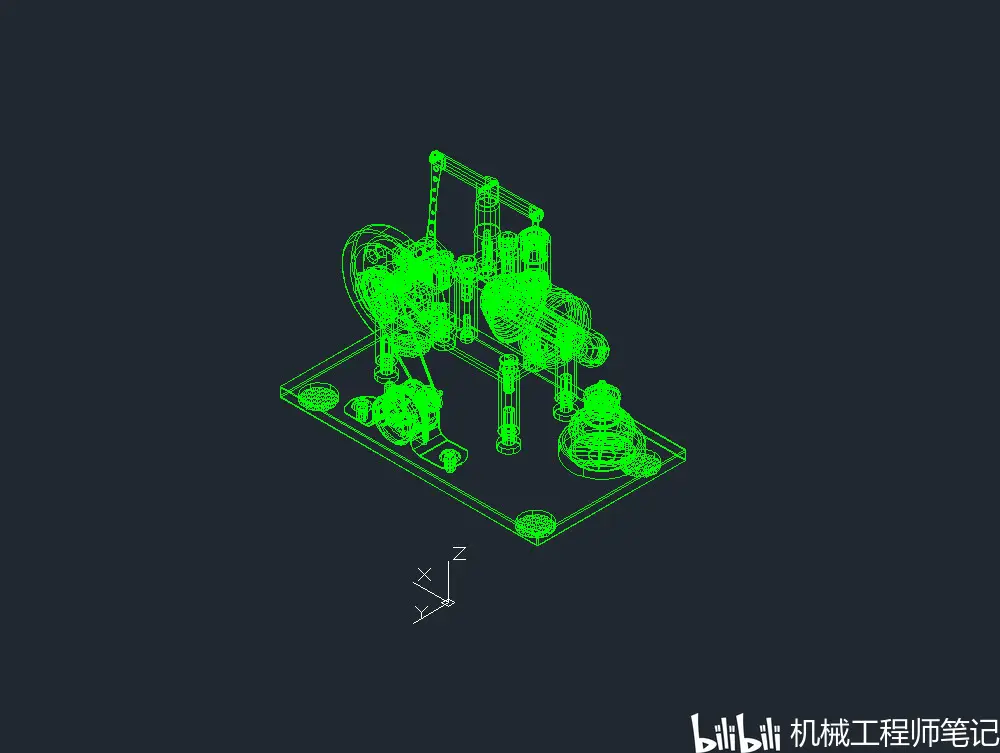

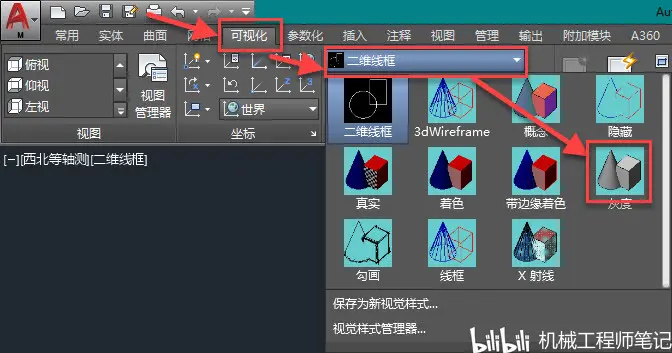

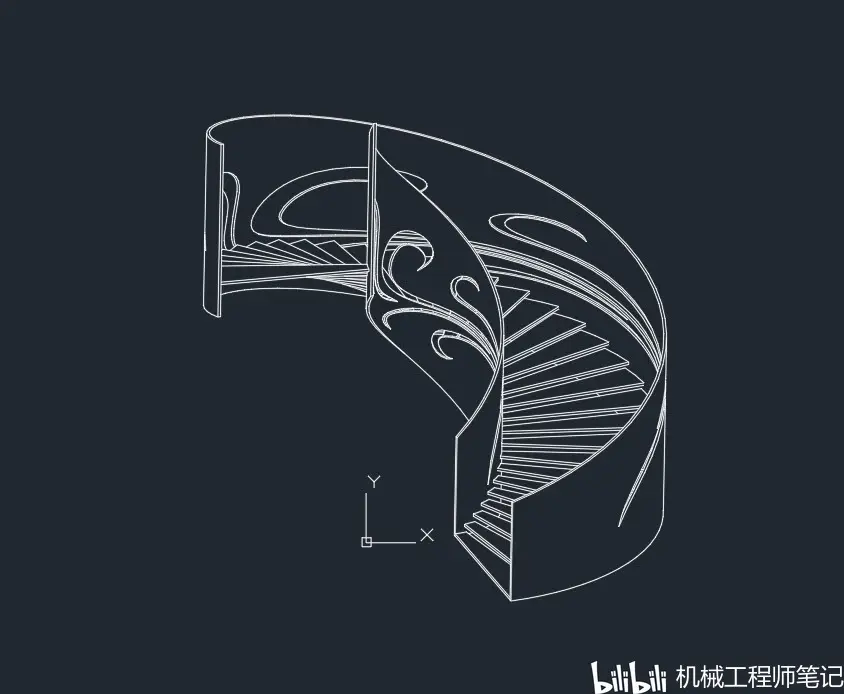

第五步，打开之后是线框形式，再单击可视化-二维线框，然后切换合适的显示模式，这里选择灰度：

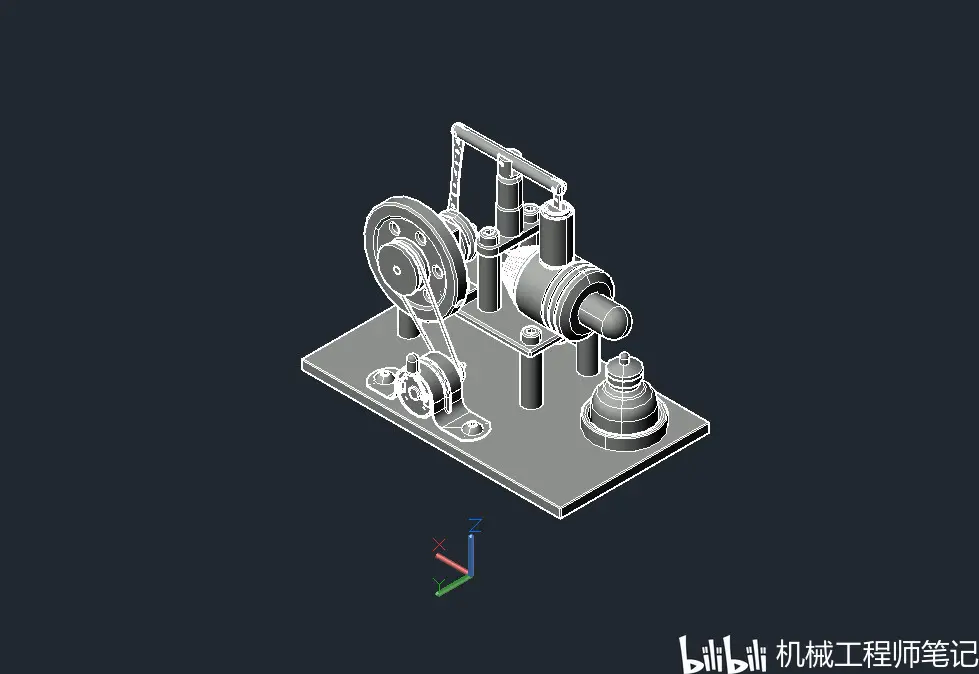

第六步，然后就可以在CAD中显示三维的CAD文件了：

至此，SolidWorks文件转CAD三维格式就操作结束了。

说到这里，CAD三维文件转成SolidWorks文件格式就简单多了。

首先，将CAD三维文件保存，直接保存为AutoCAD的dwg文件。

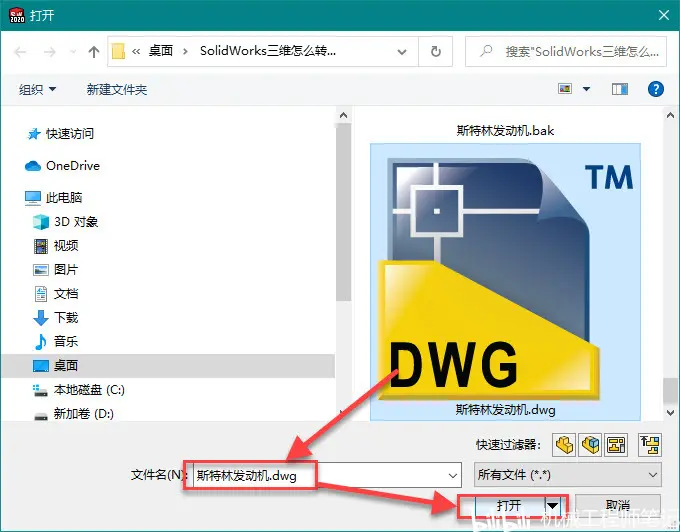

然后，打开SolidWorks，并依次单击打开-文件-选择CAD的dwg文件，再选择打开：

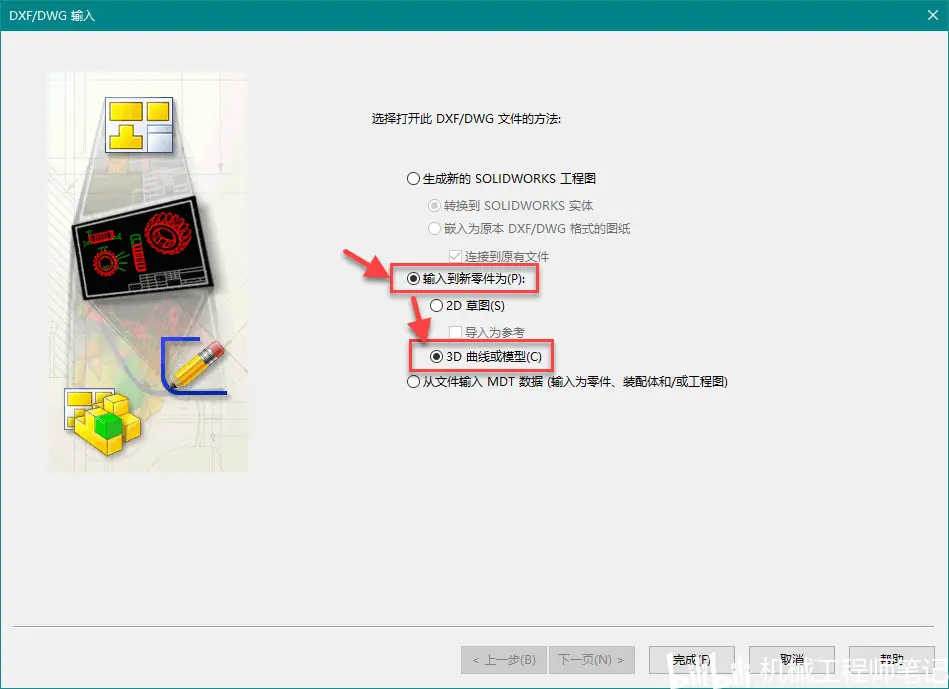

在打开之后要注意这里的几处选项，一定要选择3D曲线或模型：

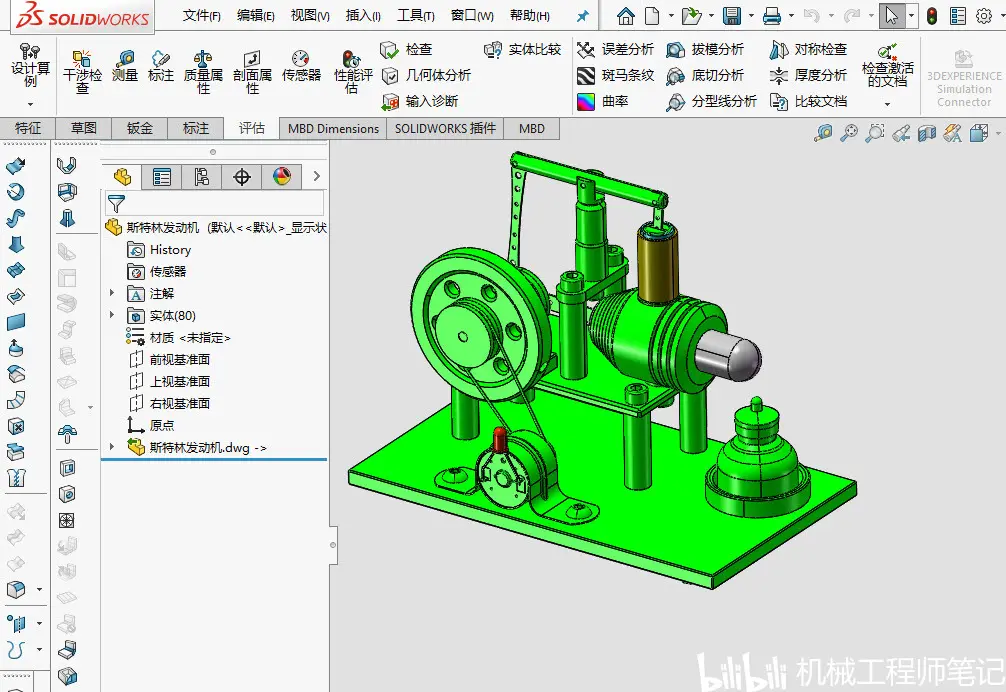

然后单击完成，SolidWorks中的显示如下图。

SolidWorks三维模型文件和AutoCAD之间的互相转换就说到这里，大家工作和学习中还遇到什么样的问题呢？欢迎大家留言交流。
