CATIA工程制图：链式尺寸标注法

链式尺寸，是尺寸标注的一种，其特点是：上一次标注的截止元素为下一次标注的起始元素，首尾相连，形如锁链，故名链式尺寸。

下面进行举例：

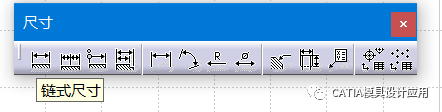

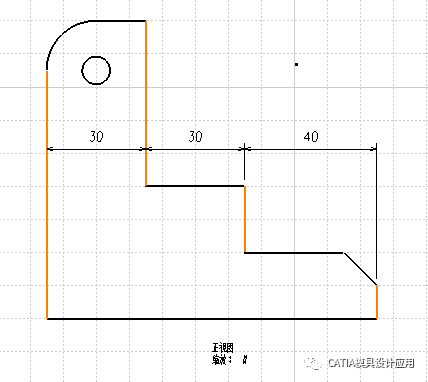

激活链式尺寸命令，依次选择从左到右的四条直线段，随着选择的进行，将会在相邻两线之间生成尺寸标注，如下图所示。

上述链式尺寸很简单，我们尝试另外一种标注，即角度的链式标注，系统是否支持我们一试便知。

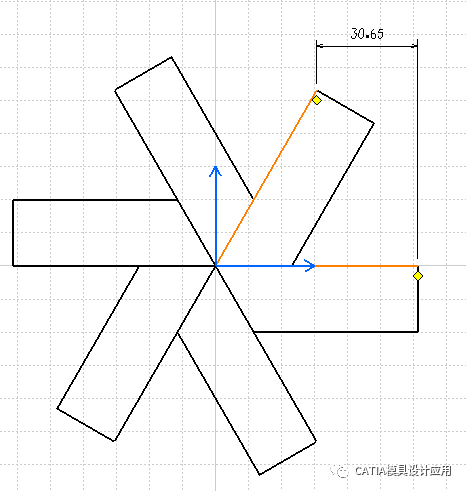

即便是我们选择两个角度直线，下图也会默认显示距离，这不是我们要的。

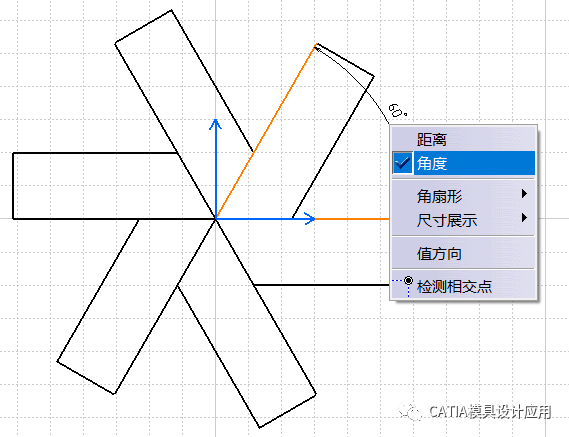

右键，切换为角度。

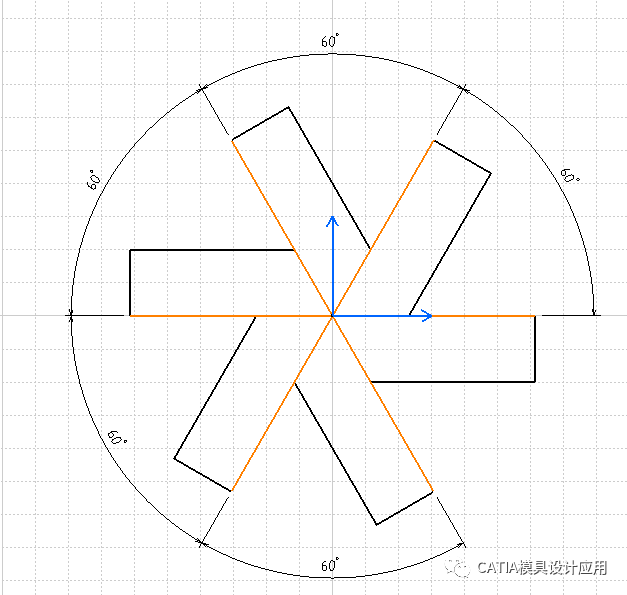

然后继续选择其他的直线，我们就实现了角度的链式约束。

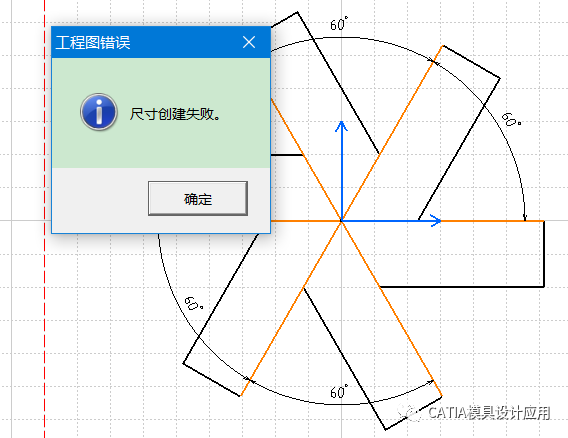

这里需要注意，最后一个元素不可以是第一个元素，否则会出现贪吃蛇警告。
