CREO 6.0基础教程（01）：零件装配中的零件移动、偏转、角度设定

前沿： CREO几乎是每一个 设计 者都要用到的工具，非常好用，本节介绍一个基本功能：零件装配的时候，如何调整零件之间的夹角：

 注意，是用这个图标： parametric

1 装入两个零件如图：

1.1 将第一个零件固定到一个视图

装配的时候，我们就是要把两个零件放置到我们想要的 相关位置。那么，首先，你要一个零件为参考，为主零件。

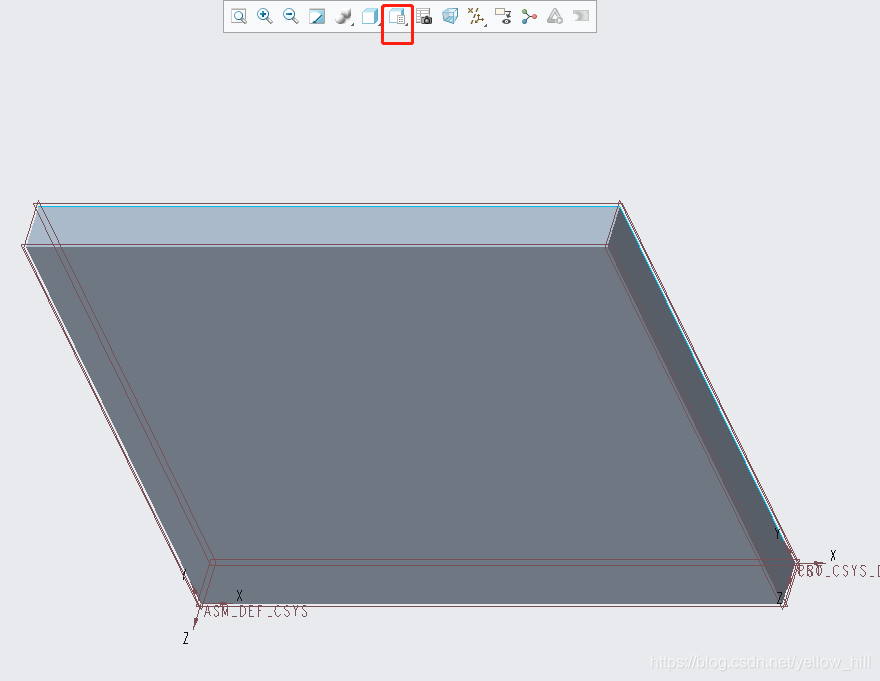

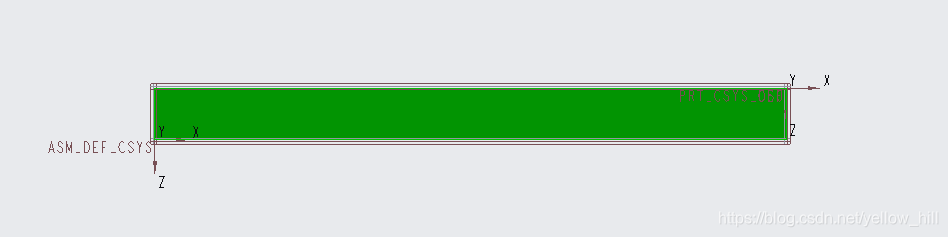

这个例是一个扁平的长方体。

1.2 选一个视图面，这里选了TOP，方便对齐

然后，通过【组装】 命令 ，

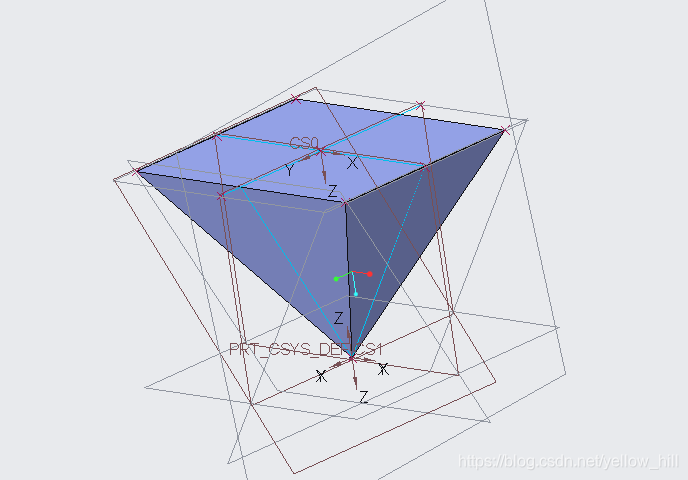

加入一个锥形，如下：

2 移动锥形到长方形的板子上面如图：

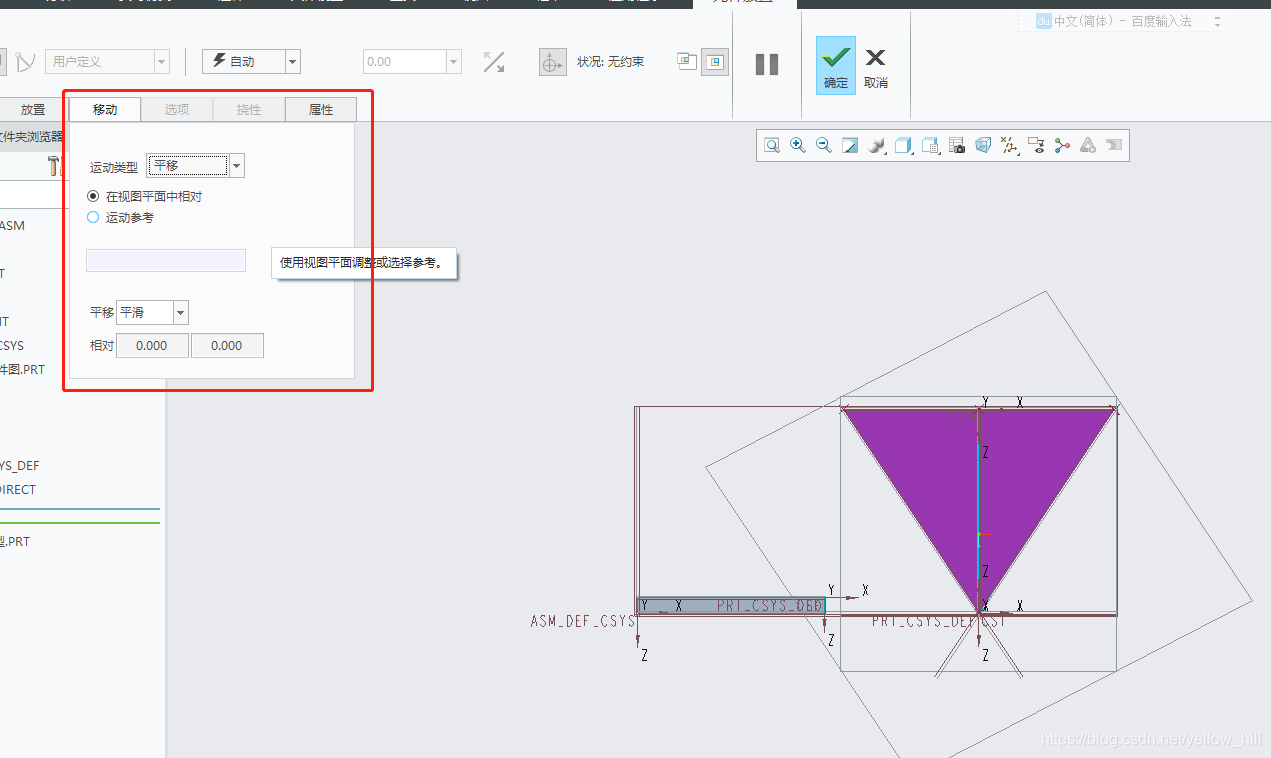

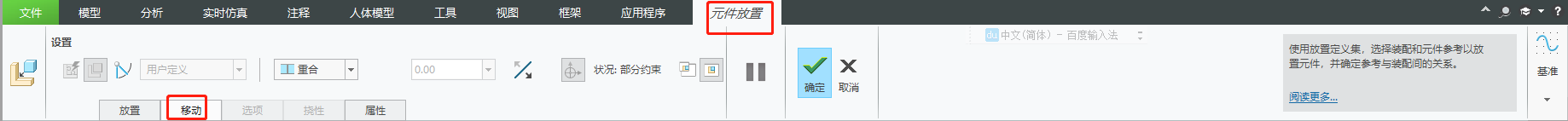

新的零件进来后，就会有如下：元件放置位置这个TAB，如下

在这个菜单里面， 有【移动】、【放置】 两个选项。

2.1 设定移动前的约束准备：

如上图，设定移动前，我们先要自己明确，我们要移动的位置，有没有标记，他可以是一个点、一条线、或者是一个面，

现在我们在TOP这个视图，选长方形板子的上表面面：

我们选定了这个板子，就会给移动设定了一些规矩，否则，你会发现，零件可以任意旋转移动。

现在，

2.2 设定移动前的约束具体：

我们把这个移动 定义为【平移】、然后，【平移】还需要运动参考，我们就贴着FRONT视面的上表面做【平行】的平移。

平移的步长，这也可以设定为步长1，5，10，平滑等待。

下面相对 ，反映了你平移的相对位置。

2.3 开始平移：

设定好了之后，我们就可以很方便的，移动 鼠标了，你可以发现，现在我们只能平移，而且于是平滑的，非常手顺，

当然， 如果为了精确，设定为1步长也是很好。

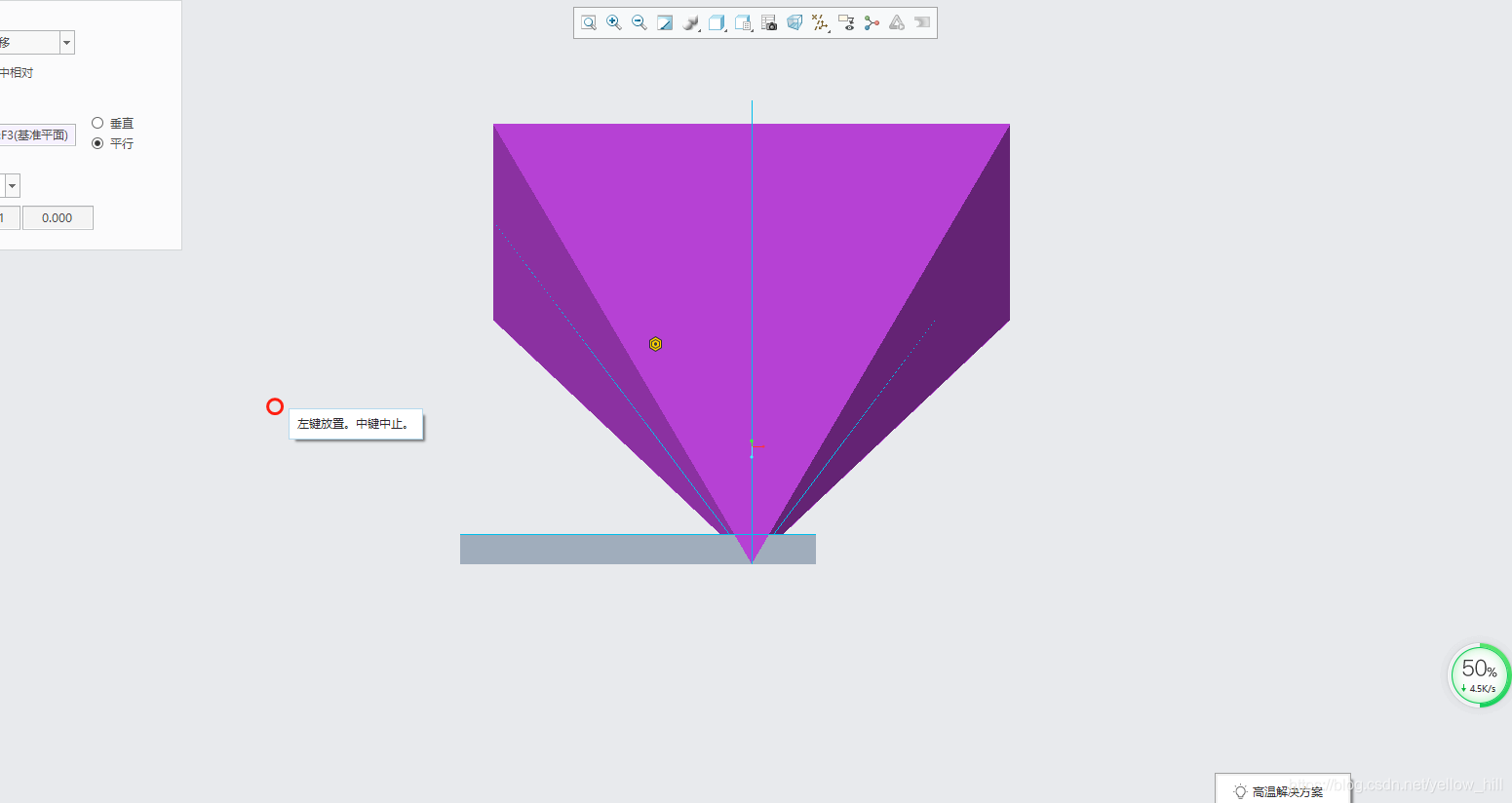

我们目标是移动到中间位置：

用鼠标左键确定，就停下来了。

2.4 平移的快捷键：

我之前没发现，菜单用下来移动选型，网上看老的版本的说明是，用【Ctrl】+ 【Alt】+鼠标左键

来进行平移设定，这个是可以，可是非常不好操作，而且，很容易 控制 失误，但是，也许老版本只有这个方式，至少，6.0的方式非常手顺

3 开始旋转零件：

我们现在开始尝试旋转，目标是，让零件锥形被板子劈开

3.1 准备

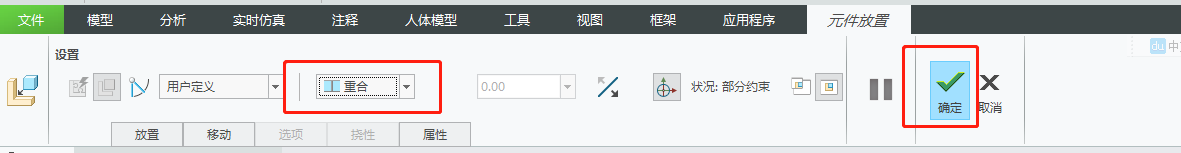

在开始之前，我们看到，我们之前平行的时候，选择的对齐方式是从【用户定义】【自动】【重合】，注意，不要确认【确定】

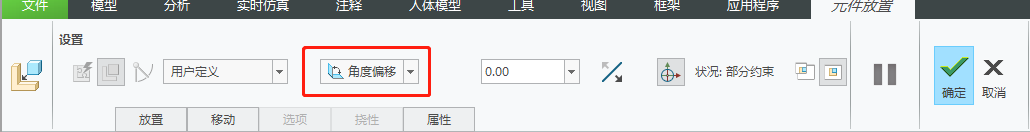

然后，我们选择【角度偏移】

3.3 关键的设定

现在到了比较关键的一步；我们先到 【RIGHT】面，

我们的目标是劈开椎体，那么，椎体的中心要偏转到板子中间才行，【注意】开始图上这些，【角度偏移】一开始还没选择参考面的时候是没有的。

我们现在虽然选了角度偏转模式，但是现在如果我们在这个RIGHT面上去选，选不到我们要的约束面，咋办？

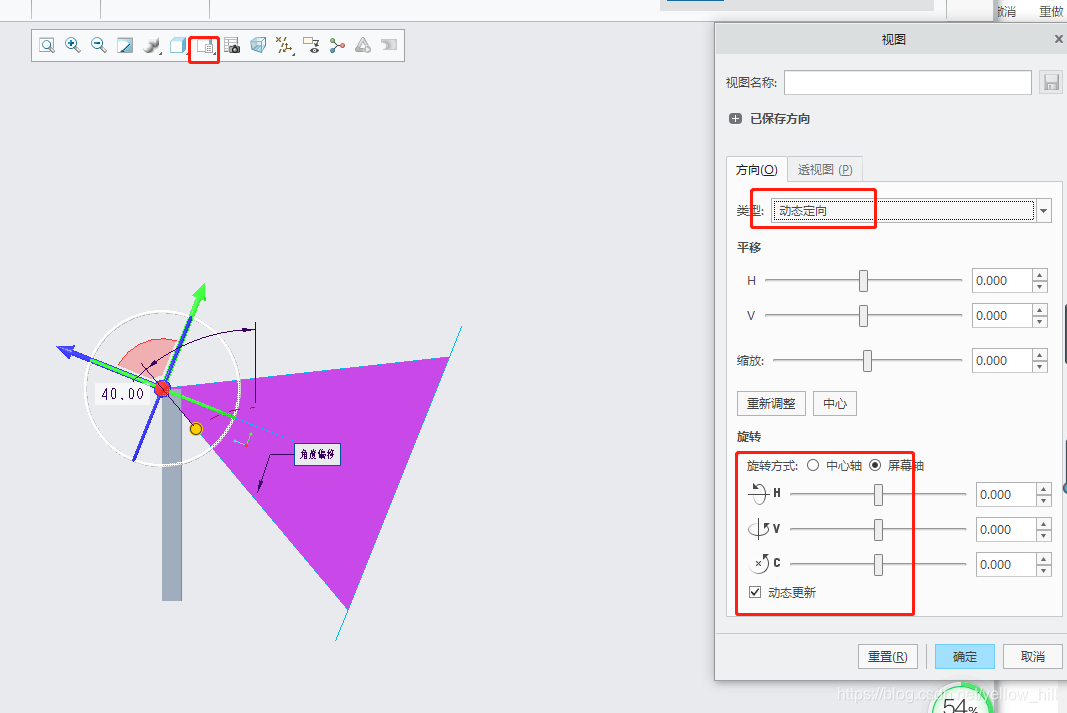

换一个【 标准 面】这样能看到锥形的转动平面，

我放大

一点

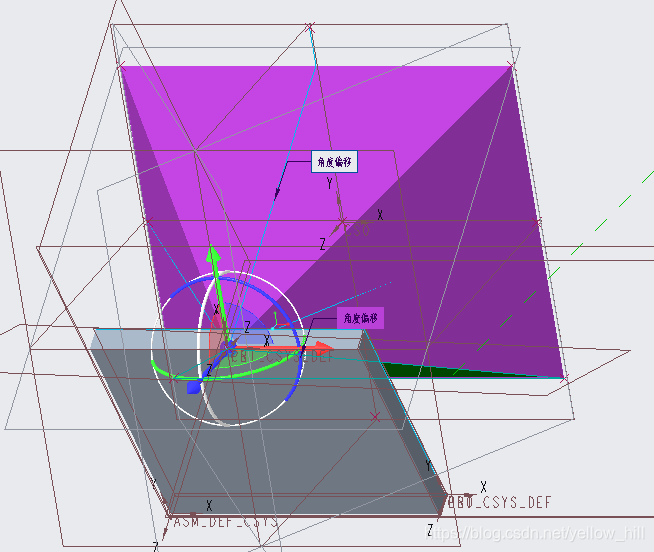

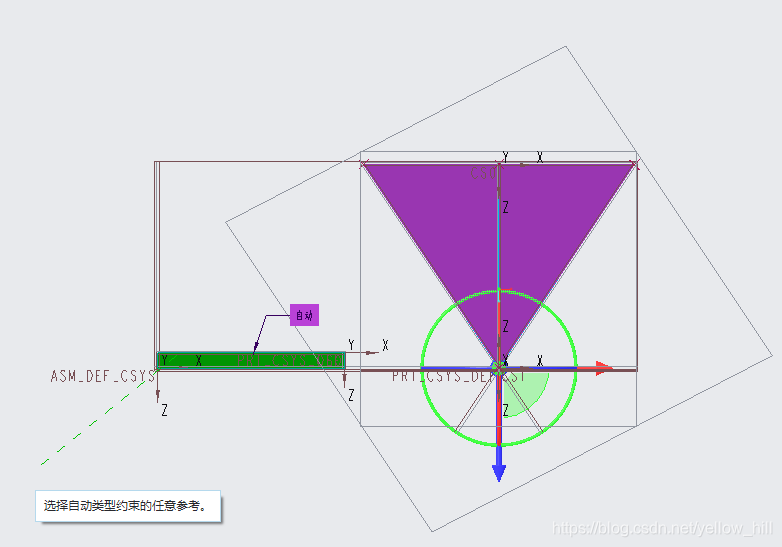

我们可以看到有一个参考虚线【虚线】

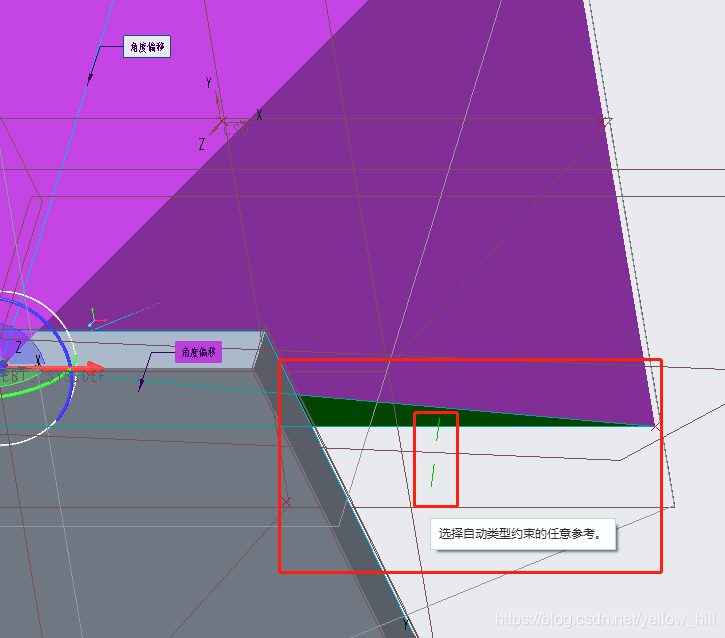

但是，板子上表面选不到怎么办？

然后，我们选择到我们要的板子的平面，

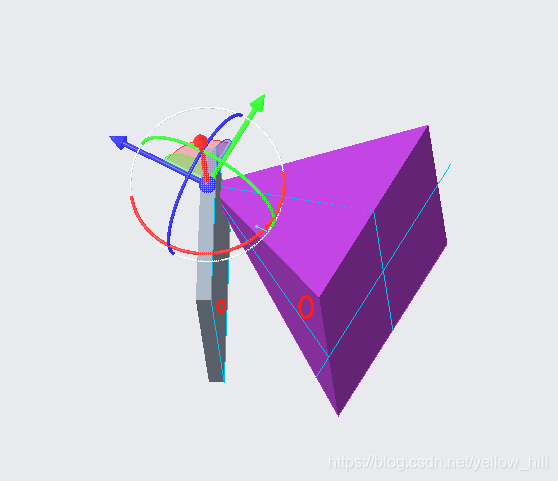

选两个图上的面，作为转动的夹角，

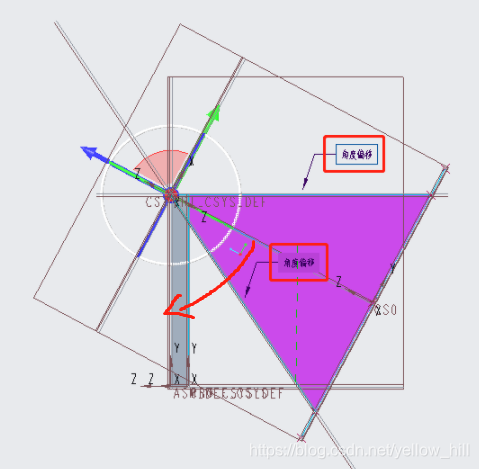

现在回到，[RIGHT]

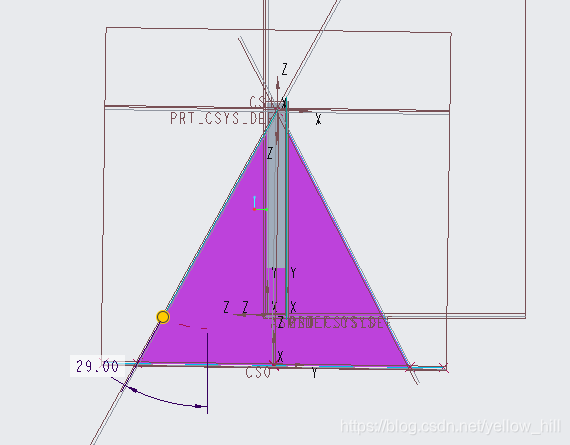

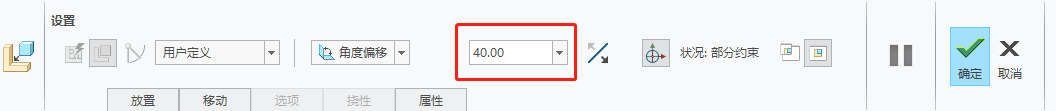

我们看到，已经可调夹角了

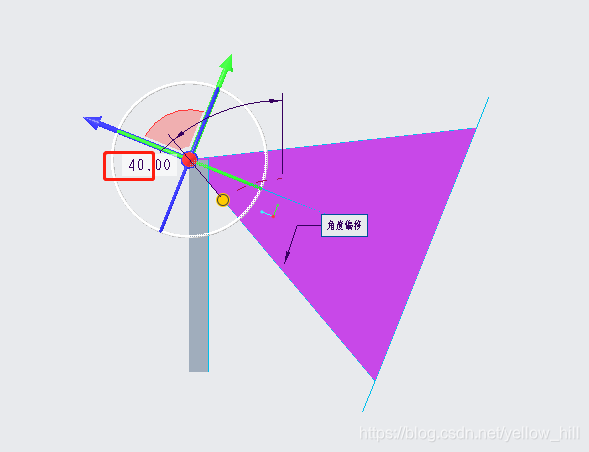

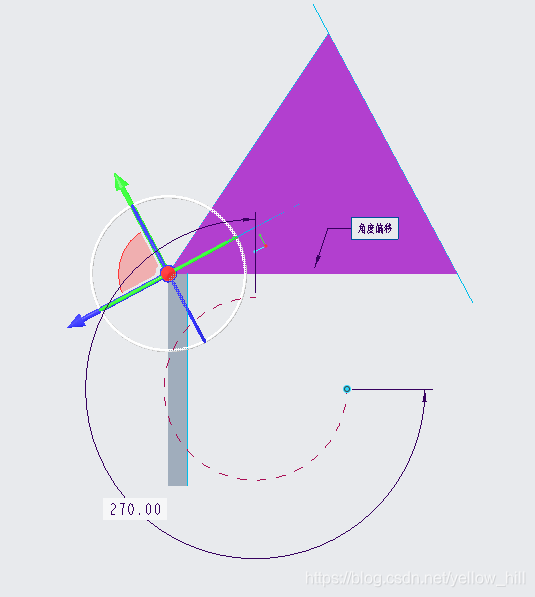

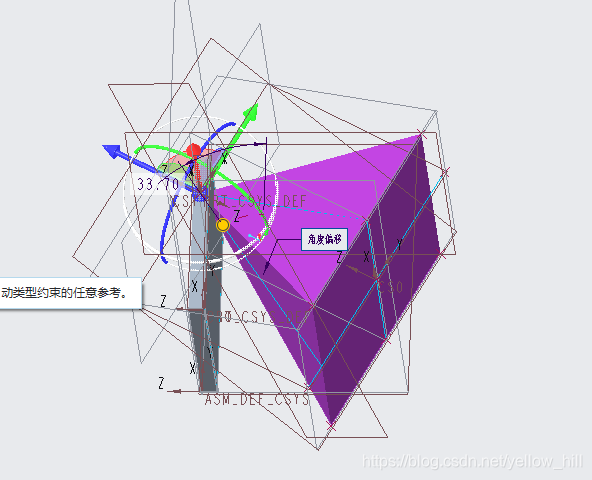

这里点击【黄色】原点可以开始动态调整 角度

、

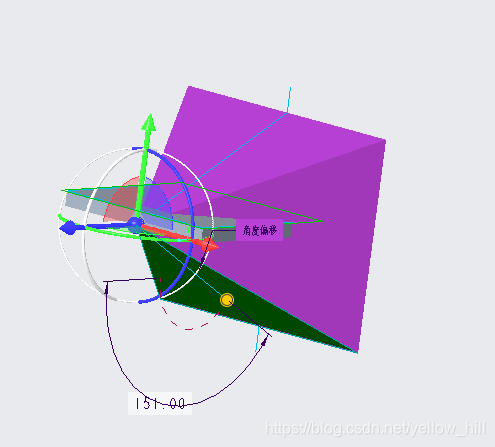

然后可以打着圈，操控

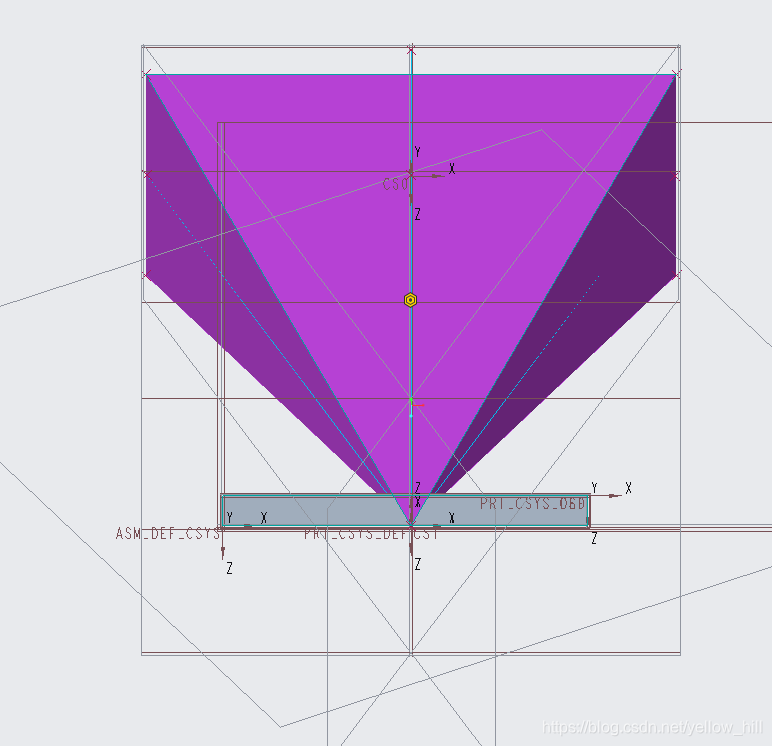

然后就可以调到中间劈开了锥形了，完成
