Creo 6.0圆角、倒角及文本创建的详细教程

11 creo圆角、倒角绘制,文本(文字)创建



1、圆角绘制:

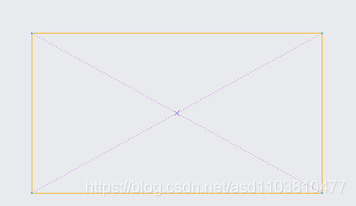

首先绘制一个矩形,对该矩形进行圆角的绘制:
在这里插入图片描述

   圆角有以下几种方式形成
在这里插入图片描述

首先,最基本的方式为:



1、两边选定式——圆形 按钮

分别 左键点击选中 两个直角边就可以生成
在这里插入图片描述

   整个圆角的半径大小与鼠标点击位置有关。可以绘制好后人工修改。

   可以输入半径数据自由修改:在这里插入图片描述





2、圆形修建 按钮

圆形修建 与上面的 圆形 最大区别就是,绘制好圆角后不会出现 构造虚线!!!
在这里插入图片描述
在这里插入图片描述

圆形

在这里插入图片描述

   圆形修建





3、椭圆角

在这里插入图片描述

   \绘制出来是椭圆角





2、倒角绘制:

不过多赘述。
在这里插入图片描述



3、文本的绘制:

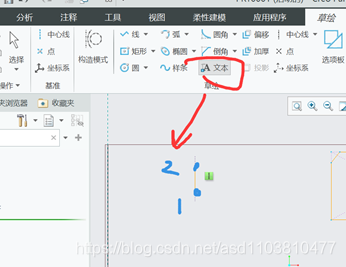

首先点击两点,来确定文本的 大小 和 摆放位置、方位:

   先点1点,后点2点,这样文字的底部就在1点方向,不然文字就是倒立摆放。
在这里插入图片描述

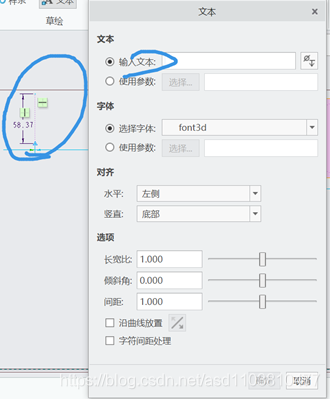

   而后便会出现文本框、和输入面板。


   点击文本便可以修改文本属性:

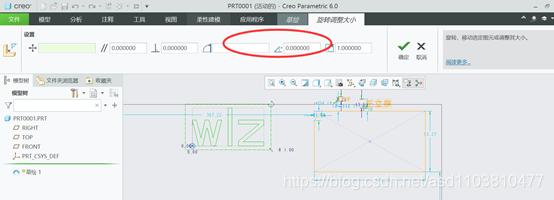

可以调整文本旋转:
在这里插入图片描述

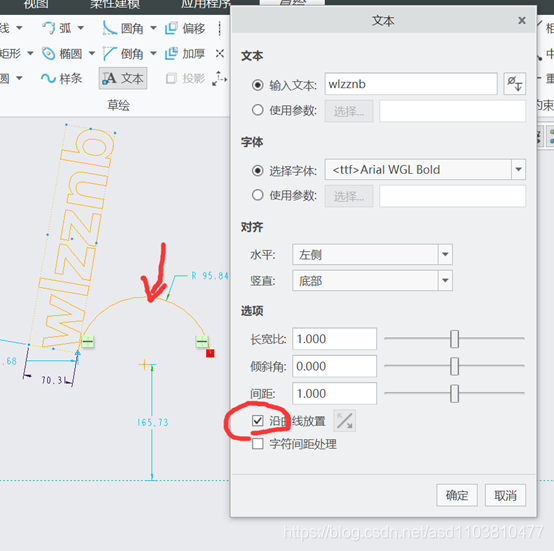

让字符按照圆弧曲线排布:

   绘制好文字后,并点击一条曲线:
在这里插入图片描述

   然后文字就成了这样:
在这里插入图片描述
