Creo零基础入门4.1.2倒圆角特征高级方法，圆角失败多半是顺序没排对

“不能倒圆角，半径大于相邻曲面曲率半径”弹窗跳出来，模型树里那个圆角特征挂红叉，点确定退出来，把刚倒的R5删掉，重新选边，先倒R10再倒R5，一次过。顺序反了，先倒小圆角，大圆角经过小圆角的位置被挡住，Creo算不出来，直接失败。路径D:\Creo\fillet_order\part1.prt。

圆角顺序原则就几条，先倒大半径后倒小半径，先倒三个面交汇的顶点再倒两个面交汇的边，先倒拔模前的圆角后倒拔模，先倒圆角再抽壳。拔模之后再倒圆角，拔模面是斜面，圆角沿斜面走半径会变，有时候算不出来。抽壳后倒圆角，内壁圆角半径受壁厚限制，R大于壁厚直接报错。先把主体上的大圆角倒完，再做拔模和抽壳，最后倒小特征上的圆角。

变半径圆角在模型→倒圆角→半径标签里，选边之后右键添加半径，起点R5中间R10终点R5，控制点位置用比例0.3和0.7，曲率连续。通过曲线圆角，半径标签→通过曲线→选一条曲线当半径变化规律，圆角沿曲线变。弦圆角控制弦长而不是半径，外观面用这个。完全倒圆角选两个面直接倒成圆角，不用选边。过渡模式选相交或混合，默认有时候算不出来，改成相交能过。

倒圆角命令路径，模型→倒圆角，选边，半径输入框，过渡模式下拉。变半径，半径标签→添加控制点→右键添加半径→拖位置。通过曲线，半径标签→通过曲线→选曲线。弦，半径标签→弦→输入弦长8。完全倒圆角，集标签→完全倒圆角→选两个面。参数记一下，R5、R10、弦长8、控制点比例0.3和0.7，过渡模式相交。

相邻特征太近也失败。两个凸台间距3mm，想倒R2的圆角，圆角半径大于间距一半，两个圆角重叠，Creo算不出来。把半径改成R1，或者把凸台间距加大到5mm。倒圆角跟倒角冲突，先倒角再倒圆角，圆角经过倒角位置算不出来，反过来先倒圆角再倒角一般没事。拔模和圆角也冲突，先拔模再倒圆角，圆角沿拔模面走半径变化，有时候报错，先把圆角倒了再拔模。

STP导进来的模型，边线碎成很多小段，倒圆角选边的时候一条边变成十几段，倒出来全是碎面。选一条之后右键“完整环”，把一圈边全选上，再倒圆角，面就光顺了。导入的模型还要检查有没有微小面，有的话先删掉再倒圆角，微小面留着，圆角经过那里直接失败。检查几何用分析→检查几何→自交和间隙，间隙大于0.001mm补面。

一个零件上几十条边要倒圆角，排个顺序：先倒三个面交汇的顶点，再倒两个面交汇的边，先倒大半径，再倒小半径，最后倒与拔模和抽壳相关的。中途失败，撤销回去，把失败的圆角半径改小0.5，或者把相邻特征先隐藏，倒完再显示。圆角特征尽量放在模型树靠后的位置，前面改了尺寸，圆角跟着更新，不容易失败。

D:\Creo\fillet_order\ 下面那个练习件，把R10和R5的顺序换一下重新生成，斑马线在交点处还是有点折，下次把过渡模式从默认改成相交，控制点……

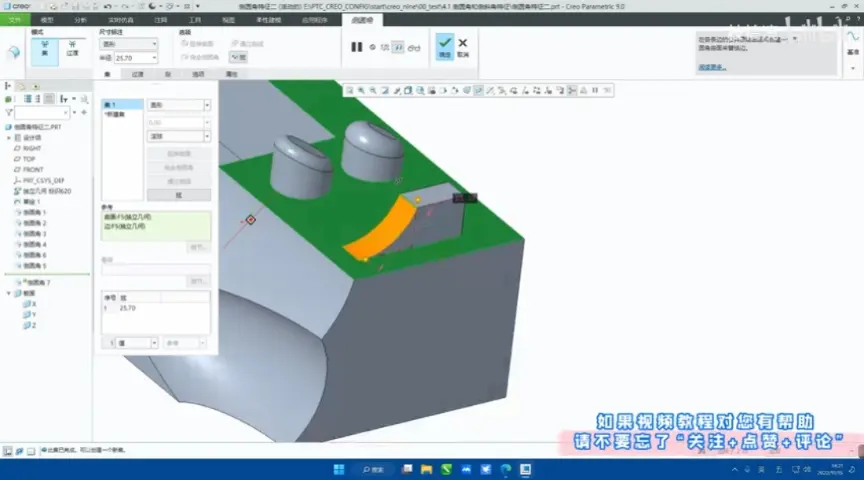

不是移除圆角，而是想去掉倒圆角之后出现的尖角(就是图中黄色部分形成的尖角)，有办法把它消除吗？
