Ansys Workbench分析应用基础（3）：高级功能探索

网格划分 单元类型及装配体分析预备

对结构体进行网格划分时，如果对整个模型进行网格网格地细化，会产生大量地网格数量，增加没必要的 计算 难度。

所以我们可以采用局部网格控制功能，即对应力值比较大地位置进行网格细化，其余部位无需有相同的网格密度。

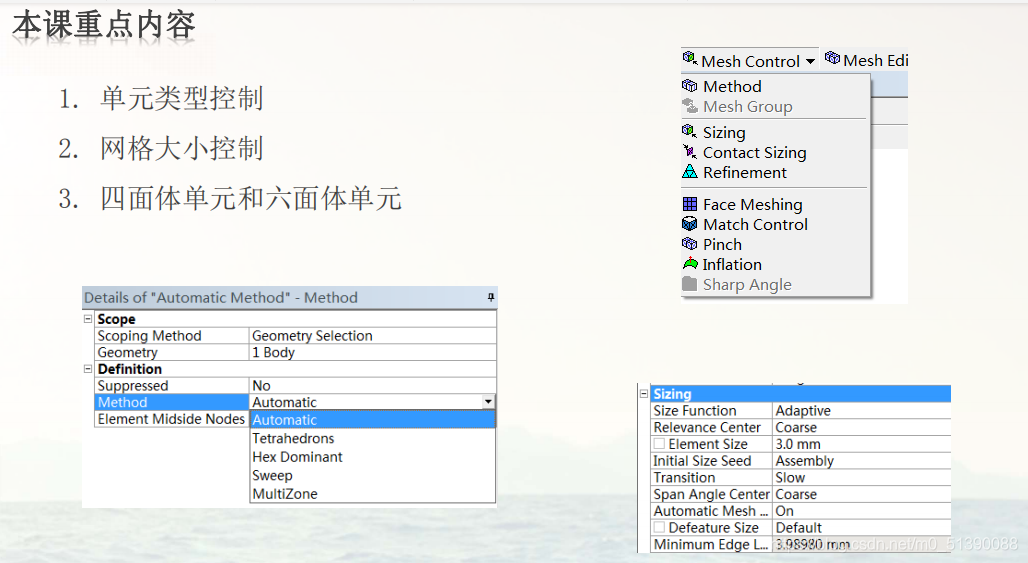

局部网格划分时，需要在mesh的位置插入一个sizing的功能并选择需要划分的部分设置相应的网格大小进行划分，具体如图所示。


   网格单元 类  型的设置也非常重要，目前有六面体网格划分和四面体玩个划分。目前，计算机越来越多使用四面体网格进行划分，对于新手而言，推荐使用四面体网格划分。

装配体分析预备

   针对于上图所示装配体，我们可以先对模型进行简化，简化后的模型如右图所示。

   对于简化后的模型进行求解时，我们要注意底面约束的加载方式。

   首先，我们对支架的两个销钉孔加上固定约束。

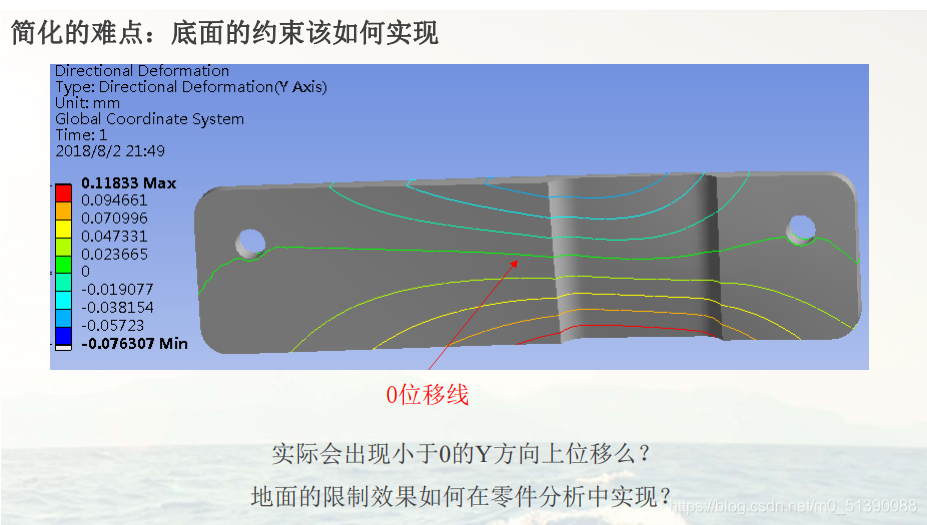

   但是分析后，我们发现模型在y方向产生了位移，如下图所示。


   所以我们需要对底面进行约束，选择displacement约束，约束好底面的 x 轴和y轴方向。此时我们所得到的结果才是正确的。
