sw怎么画螺旋轴

在 SolidWorks（SW）中绘制“螺旋轴”，通常是指创建一个具有‌螺旋特征的轴类零件‌，例如弹簧、螺纹轴或变截面螺旋结构。根据公开资料，主流方法是通过 ‌“螺旋线/涡状线” + 扫描‌ 实现。以下是标准操作流程：

‌基本步骤：绘制螺旋轴（以普通弹簧状螺旋轴为例）‌

‌新建零件‌

打开 SolidWorks，新建一个零件文件。

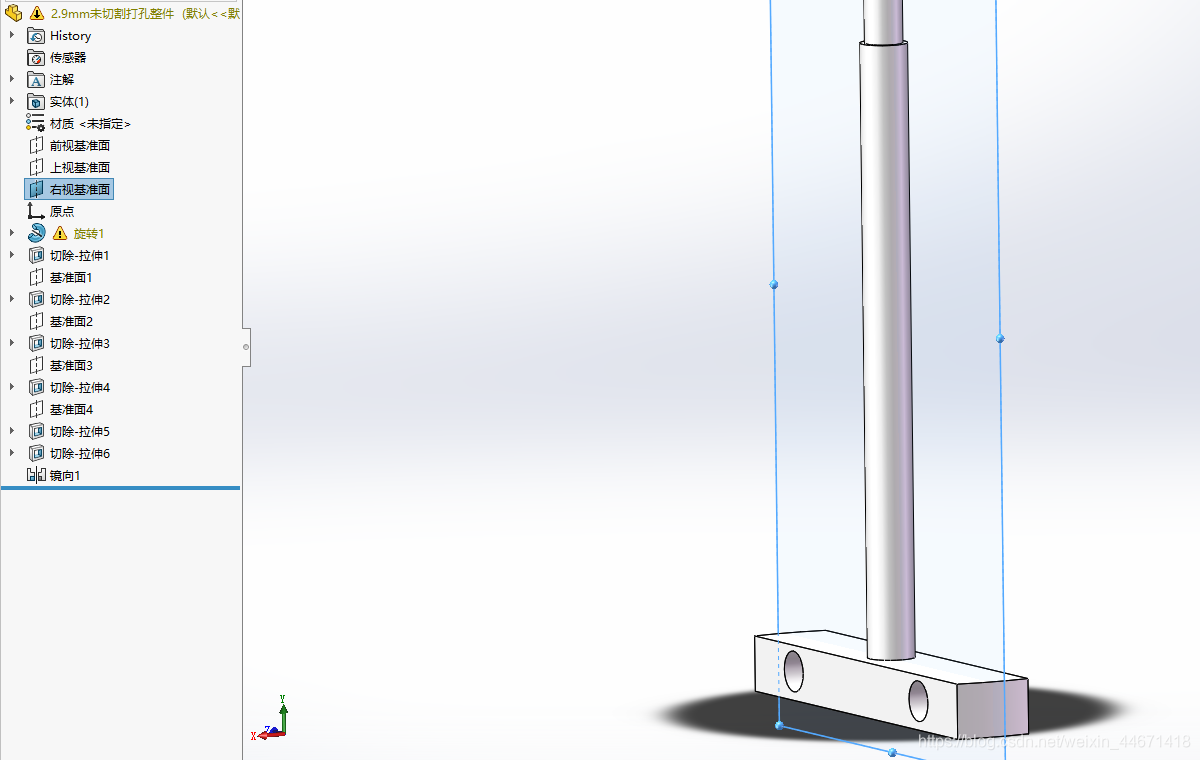

‌绘制基准圆草图‌

选择一个基准面（如“前视基准面”）。

进入草图模式，绘制一个圆，用于定义螺旋线的起始直径（如直径 30mm）。

退出草图。

‌插入螺旋线‌

点击菜单栏：‌插入 > 曲线 > 螺旋线/涡状线‌，或使用曲线工具栏中的对应图标。

在弹出的 ‌“螺旋线/涡状线” 属性管理器‌ 中设置参数：

‌定义方式‌：选择“高度和螺距”或“螺距和圈数”。

示例：高度 = 50mm，螺距 = 5mm（圈数自动计算为 10）。

‌起始角度‌：默认 0° 或按需调整。

‌旋转方向‌：顺时针或逆时针。

（可选）勾选“锥形”并设置锥度角，可生成锥形螺旋轴。


‌创建扫描轮廓‌

新建一个基准面，位于螺旋线起点处（系统通常自动推荐）。

在该基准面上绘制扫描截面（如圆形或矩形），作为螺旋轴的截面形状。

退出草图。

‌执行扫描‌

点击 ‌特征 > 扫描‌。

选择刚绘制的截面为“轮廓”，螺旋线为“路径”。

点击“确定”，生成螺旋轴实体。


‌隐藏辅助曲线（可选）‌

在 FeatureManager 设计树中右键点击螺旋线特征，选择“隐藏”，使模型更清晰。

‌其他变体说明‌

‌变距螺旋轴‌：在螺旋线属性中选择“可变螺距”，分段设置不同螺距值 ‌‌

‌涡状线（平面螺旋）‌：将“定义方式”设为“涡状线”，适用于平面展开的螺旋结构（如涡轮盘）‌‌

‌3D 螺旋线‌：适用于非垂直轴向的复杂螺旋，需在 3D 草图中定义起点和方向 ‌‌

‌参考资料‌

‌‌

SolidWorks 官方帮助文档（2026版）：螺旋线/涡状线创建方法

‌‌

CSDN 博客（2026-04-20）：弹簧建模中的螺旋线与扫描应用

‌‌

SolidWorks 2024 帮助：螺旋线/涡状线 PropertyManager 参数详解

‌‌

PHP中文网教程（2025-10-04）：螺旋线绘制完整步骤

如需视频演示，可参考 Bilibili 旋转建模教程 ‌‌
