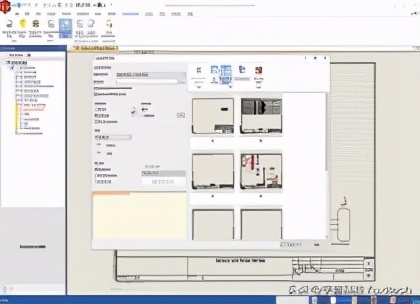

sw螺旋配合怎么用

在 SolidWorks（SW）中使用‌螺旋配合‌，可实现两个零部件之间‌旋转与平移的联动关系‌，常用于螺杆-螺母、虎钳手柄等场景。以下是基于最新官方文档和实战教程整理的操作步骤：

‌基本操作步骤‌

‌打开装配体‌，确保要配合的两个零件已正确插入。

‌点击【配合】‌（位于装配体工具栏）或通过菜单【插入】>【配合】。

在 PropertyManager 中，切换到 ‌【机械】选项卡‌，选择 ‌【螺旋配合】‌。

‌选择配合实体‌：

在第一个零件上选择‌圆柱形外表面‌（如螺杆外螺纹面）。

在第二个零件上选择‌内孔圆柱面‌（如螺母内螺纹孔）。

‌设置螺距参数‌：

选择 ‌【距离/圈数】‌ 或 ‌【圈数/距离】‌，根据实际螺纹规格输入数值。

例如：M6 螺纹的螺距为 1 mm，则填 ‌1‌（若使用“距离/圈数”）。


‌调整方向（可选）‌：

勾选或取消 ‌【反向】‌ 以控制旋转方向是否符合预期。

点击 ‌【确定】‌ 完成配合。

‌关键注意事项‌

‌螺旋配合不会自动避免干涉‌，需额外使用 ‌【碰撞检查】‌ 或 ‌【干涉检查】‌ 验证运动是否正常 ‌‌

若螺纹为‌左旋‌，需勾选 ‌【反向】‌ 以匹配真实运动方向 ‌‌

建议先‌压缩原有配合‌（如重合、同心），再添加螺旋配合，避免冲突 ‌‌

对于标准螺纹件（如 Toolbox 标准件），可直接使用 ‌【机械配合】>【螺旋配合】‌ 快速识别螺纹几何 ‌‌

‌典型应用场景‌

虎钳手柄旋转带动螺杆直线移动 ‌‌

螺栓旋入螺母时的同步旋转与平移 ‌‌

弹簧压缩/拉伸时的轴向位移与旋转联动 ‌‌

如需视频演示，可参考以下资源：

SW实战案例：螺旋配合使用

SW装配体精讲教程（含螺旋配合）
