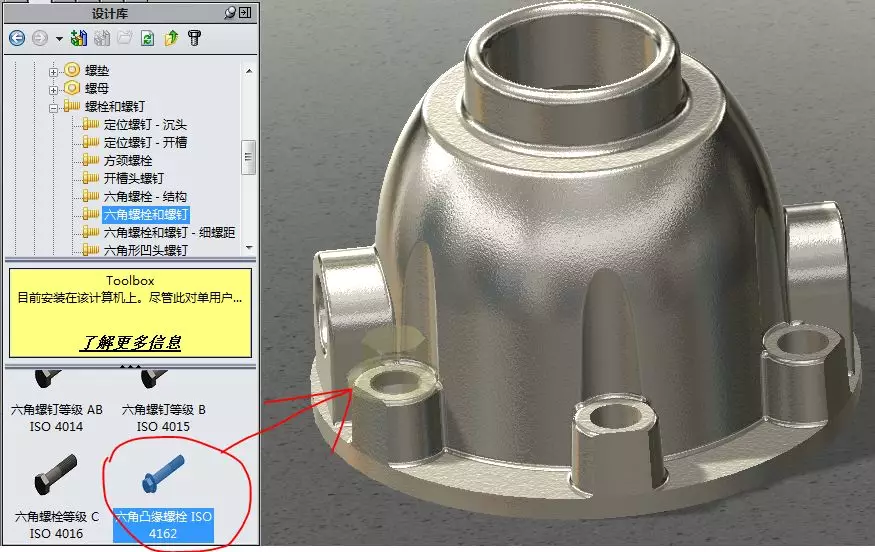

sw高级配合如何使用

在 SolidWorks（SW）中，‌高级配合‌用于实现更复杂、智能的零部件约束关系，相比标准配合（如重合、同心、距离等），能更高效地表达设计意图。根据权威资料 ‌‌

‌高级配合主要包括以下类型‌

‌1. 轮廓中心配合‌

‌作用‌：自动将两个几何轮廓（如矩形、圆、正多边形）的中心对齐。

‌适用对象‌：

支持：全圆边/面、线性边线、正 n 边形、矩形（可含圆角/倒角）。

不支持：有扣减或增加的复杂轮廓（如凸轮）‌‌

‌操作步骤‌：

点击 ‌配合‌ → ‌高级‌ → ‌轮廓中心‌。

选择两个要对齐的面或边线。

可勾选 ‌对齐/反向对齐‌、‌锁定旋转‌、设置 ‌偏移距离‌ 等选项 ‌‌

‌2. 对称配合‌

‌作用‌：使两个实体关于指定基准面或平面保持对称。


‌操作步骤‌：

点击 ‌配合‌ → ‌高级‌ → ‌对称‌。

选择对称基准面（如基准面、零件平面）。

选择两个需对称的实体（面、边线、点等）‌‌

‌3. 宽度配合‌

‌作用‌：将零件约束在两个平行面之间的中心位置，常用于槽中定位。

‌操作步骤‌：

点击 ‌配合‌ → ‌高级‌ → ‌宽度‌。

选择待居中的零件面。

选择两个参考平面（构成“槽”）‌‌

‌4. 路径配合‌

‌作用‌：将零部件上的点约束到一条路径（边线、曲线、草图）上，可沿路径移动。

‌可选控制‌：纵倾、偏转、摇摆等运动姿态 ‌‌

‌操作步骤‌：

点击 ‌配合‌ → ‌高级‌ → ‌路径‌。

选择零部件上的顶点或点。

选择装配体中的路径实体 ‌‌

‌5. 限制配合‌

‌作用‌：限制零部件在指定距离或角度范围内移动（如滑动范围）。

‌设置参数‌：启动值、最小值、最大值，支持在设计表中定义 ‌‌

‌操作步骤‌：

点击 ‌配合‌ → ‌高级‌ → ‌限制‌。

选择两个面/基准。

设置距离/角度的上下限 ‌‌


‌6. 线性/线性耦合配合‌

‌作用‌：建立两个零部件平移运动之间的比例关系（如 4:1 同步移动）。

‌操作步骤‌：

点击 ‌配合‌ → ‌高级‌ → ‌线性/线性耦合‌。

选择两个配合面。

输入比例系数（如 4, 1）‌‌

使用建议

‌入口统一‌：所有高级配合均通过 ‌装配体工具栏 → 配合 → 高级选项卡‌ 进入 ‌‌

‌适用场景‌：当标准配合无法满足动态、对称、比例或范围约束时，优先考虑高级配合。

‌效率提升‌：一个高级配合常可替代多个标准配合，减少冲突和修改工作量 ‌‌
