sw怎么绕轴旋转实体

在 SolidWorks（SW）中绕轴旋转实体，主要通过 ‌“移动/复制实体”‌ 或 ‌“旋转凸台/基体”‌ 等功能实现。根据当前操作场景（草图或三维实体），方法略有不同。

‌一、旋转三维实体（非草图）‌

适用于已创建的三维实体绕指定轴旋转：

‌打开“移动/复制实体”命令‌

路径：【直接编辑】选项卡 → 【移动/复制实体】

（若未显示“直接编辑”选项卡，可右键顶部功能区 → 勾选【直接编辑】）

‌选择要旋转的实体‌

在图形区域中点击目标实体。

‌设置旋转参数‌

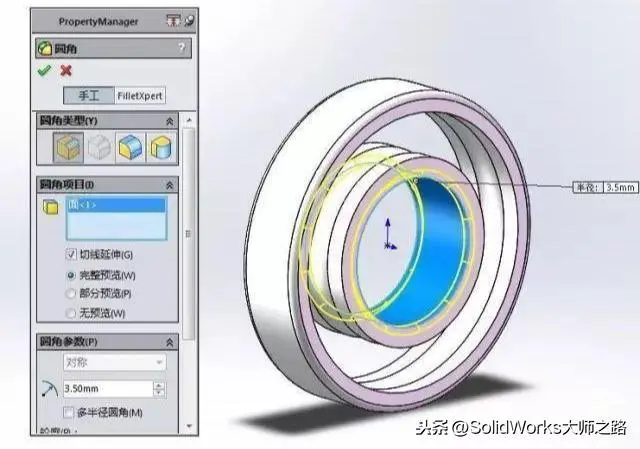

在 PropertyManager 中：

‌旋转参考‌：选择一条边线、基准轴或直线作为旋转轴。

‌旋转原点‌：默认为实体边界框中心，也可手动输入 X/Y/Z 坐标。

‌旋转角度‌：输入绕 X、Y、Z 轴分别旋转的角度（如绕 Y 轴转 70°，则在 Y 旋转角度中输入 70）。

‌确认操作‌


点击 ‌√‌ 完成旋转。

‌‌

‌二、旋转草图中的几何体（如直线、轮廓）‌

适用于在草图内绕某点或轴旋转线条、圆等：

‌进入草图编辑状态‌，确保处于 2D 草图模式。

‌选择“旋转实体”命令‌

路径：【草图】选项卡 → 【旋转】工具。


‌选择要旋转的草图实体‌（如一条直线）。

‌指定旋转中心‌

点击图形区域中作为旋转中心的点（如直线端点、原点等）。

‌输入旋转角度‌

在 PropertyManager 中输入角度（如 45 度），按回车确认。

‌‌

‌三、通过特征生成旋转实体（如创建圆柱、活塞）‌

若目的是‌创建‌一个绕轴旋转生成的实体（如拉伸草图绕中心线旋转）：

绘制草图（如一个矩形或轮廓），并添加一条‌中心线‌作为旋转轴。

退出草图后，点击 ‌【旋转凸台/基体】‌（位于【特征】选项卡）。

系统会自动识别中心线为旋转轴；若未识别，可手动选择。

设置旋转角度（通常为 360°），点击 ‌√‌ 生成实体。

‌‌

💡 ‌提示‌：

若需‌复制‌实体同时旋转，可在“移动/复制实体”中勾选 ‌“复制”‌ 并设置份数。

视图旋转（如按住鼠标中键拖动）仅改变观察角度，‌不改变实体实际位置或方向‌。‌‌

如需进一步操作演示，可参考官方教程：SolidWorks 旋转实体帮助文档。
